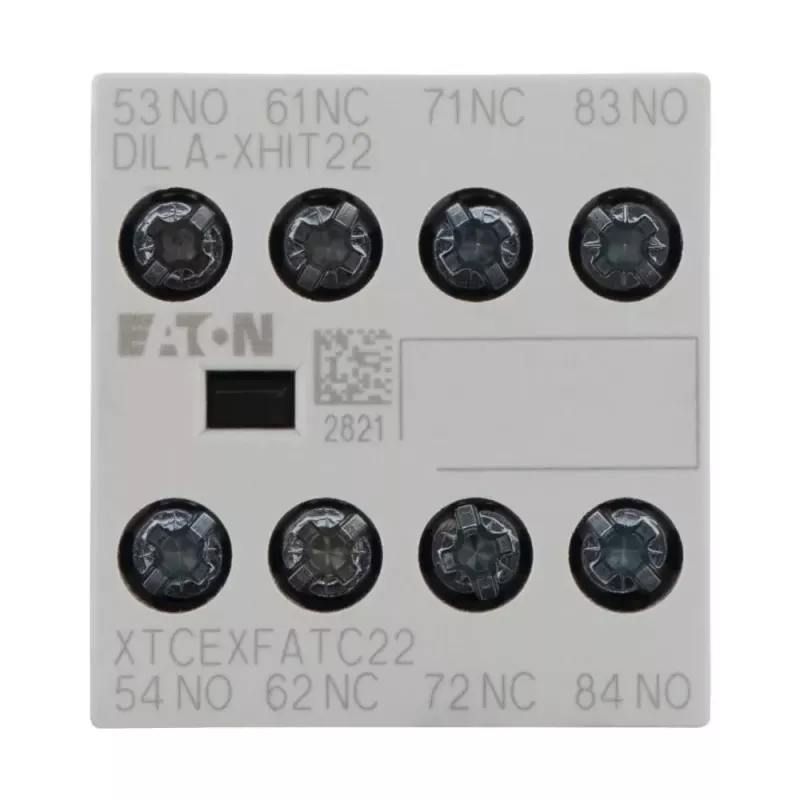

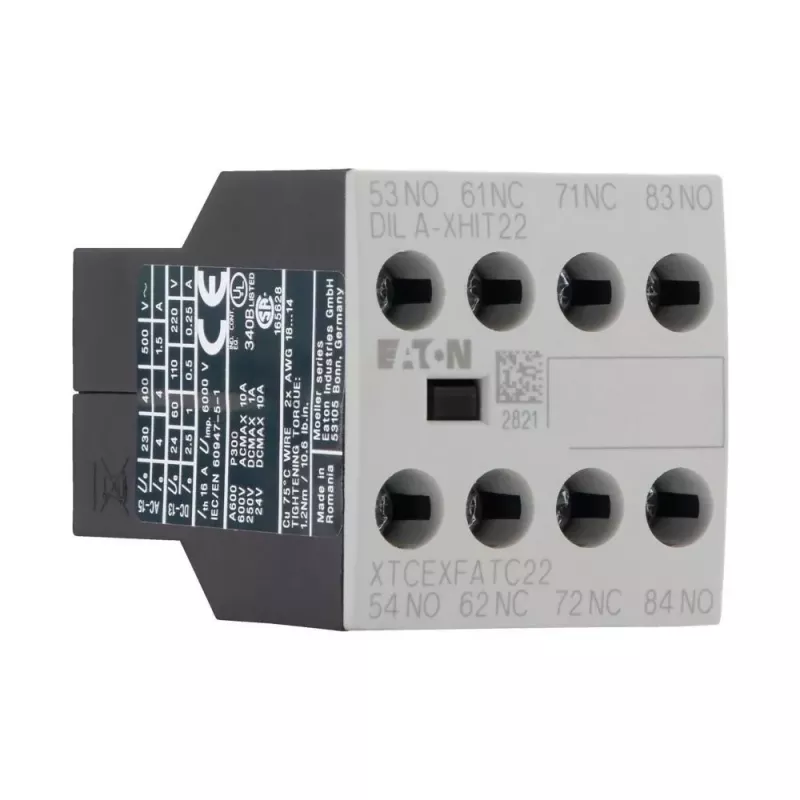

Eaton DILA-XHIT22 pagalbinis kontaktų blokas, 2NO+2NC, priekinio montavimo, varžtiniai gnybtai, juodas/baltas 101044

Du normaliai atviri ir du normaliai uždari kontaktai viename kompaktiškame bloke – tai iš karto išsprendžia papildomų valdymo ir signalizavimo grandinių poreikį ties kontaktoriumi. Eaton DILA-XHIT22 montuojamas priekinėje dalyje, todėl prieiga prie gnybtų išlieka patogi net tankiai sukomplektuotuose skirstomuosiuose skyduose.

Kodėl verta rinktis

• Kontaktų konfigūracija: 2NO + 2NC – lankstus valdymo ir grįžtamojo ryšio sprendimas
• Priekinis montavimas – greitas ir patogus montavimas bei aptarnavimas
• Varžtiniai gnybtai – patikimas ir ilgaamžis sujungimas
• Suderinamumas su Eaton DILM kontraktoriais, DILMP variklių apsaugos automatiniais jungikliais ir DILMF kontraktoriais
• Darbinė temperatūra: nuo -25 iki 60 °C

Kasdienėje eksploatacijoje

DILA-XHIT22 skirtas patikimam pagalbinių grandinių perjungimui variklių valdymo sistemose. Kompaktiški matmenys (45 mm x 125 mm x 68 mm) ir juoda/balta spalva puikiai dera su standartine Eaton valdymo įranga. Blokas atlaiko iki 690 V izoliacijos įtampą ir 6 kV impulsinę įtampą, užtikrindamas saugų darbą pramoninėje aplinkoje.

Techniniai duomenys

• Gaminio tipas: pagalbinis kontaktų blokas
• Kontaktų konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždari (NC)
• Montavimo tipas: priekinis
• Gnybtų tipas: varžtiniai
• Suderinamumas: Eaton DILM kontraktoriai, DILMP variklių apsaugos automatiniai jungikliai, DILMF kontraktoriai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (DC-13, 24 V): 3 A
• Darbinės temperatūros diapazonas: nuo -25 iki 60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki 80 °C
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Spalva: juoda / balta
• Gnybtų talpa (standus): 1 x (0,75 - 2,5) mm² / 2 x (0,75 - 2,5) mm²
• Gnybtų talpa (lankstus): 1 x (0,75 - 2,5) mm² / 2 x (0,75 - 2,5) mm²
• Mechaninis ilgaamžiškumas: > 10 milijonų operacijų
• Užteršimo laipsnis: 3

Pritaikymas

Šis blokas skirtas inžinieriams, techninės priežiūros specialistams ir pramonės įmonėms, kurios naudoja Eaton DILM serijos kontaktorius. Jis pravers, kai reikia papildyti esamą valdymo grandinę papildomais kontaktais, pavyzdžiui, signalizacijai, blokavimui ar nuosekliam valdymui.

Naudojimo patarimai

Montuodami bloką, įsitikinkite, kad kontaktorius yra atjungtas nuo maitinimo. Varžtinius gnybtus priveržkite rekomenduojamu sukimo momentu, kad užtikrintumėte patikimą kontaktą. Periodiškai patikrinkite jungčių tvirtumą ir kontaktų būklę – tai prailgins įrenginio tarnavimo laiką.
