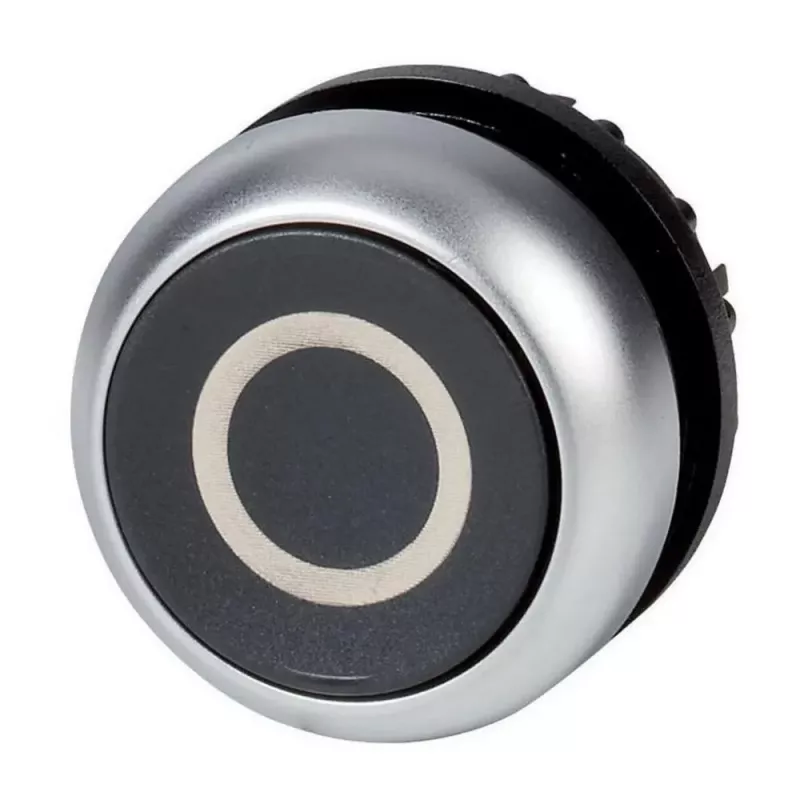

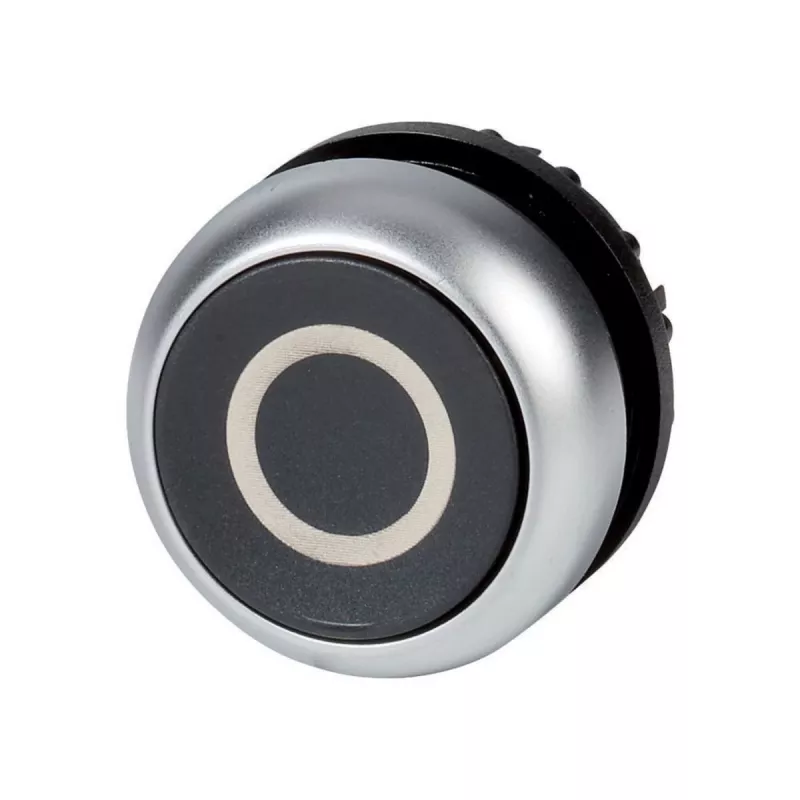

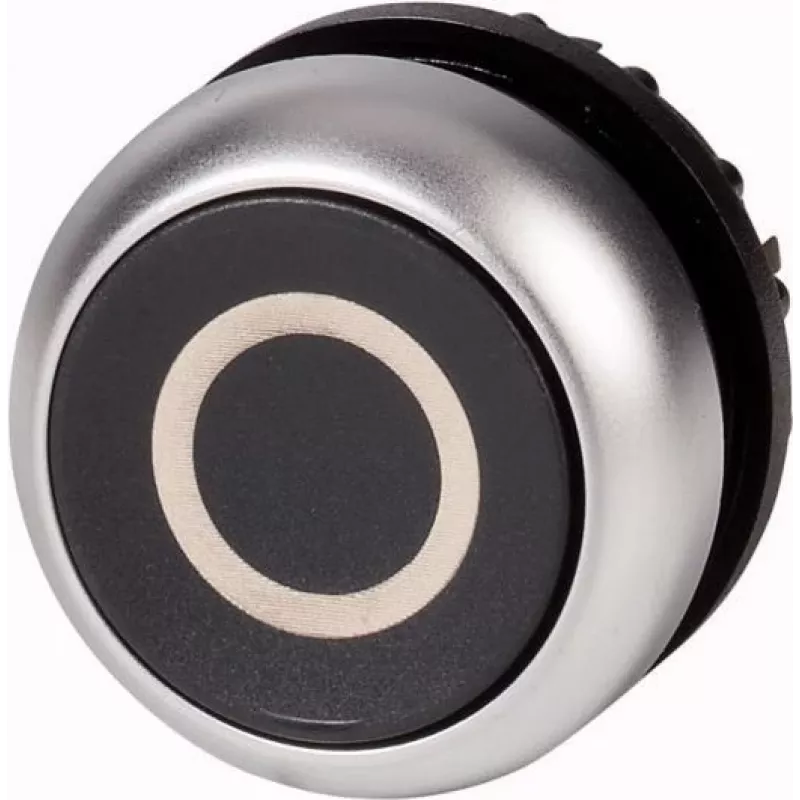

Eaton M22-D-S-X0 mygtuko pavara, juoda, plokščia, momentinė, metalinis priekinis žiedas, 22,5 mm 216609

Valdymo pultuose, kuriuose vibracija, drėgmė ir dažnas mygtukų spaudimas yra kasdienybė, įrenginio patikimumas tampa tiesiogine sąnaudų ir prastovų problema. Eaton M22-D-S-X0 momentinė mygtuko pavara su metaliniu priekiniu žiedu sukurta taip, kad atlaikytų ilgalaikį eksploatavimą net sunkiausiomis sąlygomis.

Ką tai keičia kasdieniame darbe

Plojaus profilio juodas mygtukas su titano spalvos metaliniu priekiniu žiedu užtikrina aiškų paspaudimo grįžtamąjį ryšį ir apsaugo nuo atsitiktinio suveikimo. Momentinis veikimas reiškia, kad kontaktai užsidaro tik laikant mygtuką – tai standartinė logika paleidimo, sustabdymo ir valdymo grandinėse. Mechaninis patvarumas viršija 5 000 000 operacijų, todėl pavara tarnauja metų metus net intensyvaus ciklo linijose.

Kam skirta

Sprendimas skirtas mašinų ir skydų gamintojams, automatizavimo inžinieriams bei techninės priežiūros specialistams, projektuojantiems pramoninės įrangos, konvejerių ir procesų valdymo sistemas. Pavara suderinama su Eaton M22 kontaktų blokais ir LED elementais, todėl konfigūraciją galima pritaikyti pagal konkrečią grandinę.

Pagrindinės savybės

• Momentinis veikimas, plokščio profilio mygtukas
• Juoda pavaros spalva, titano spalvos metalinis priekinis žiedas
• Montavimo angos skersmuo: 22,5 mm
• Mechaninis patvarumas: daugiau kaip 5 000 000 operacijų
• Darbinė temperatūra: nuo -25 iki +70 °C

Techninės specifikacijos

• Pavaros tipas: mygtukas
• Veikimo tipas: momentinis
• Spalva: juoda
• Priekinio žiedo medžiaga: metalas
• Priekinio žiedo spalva: titano
• Montavimo angos skersmuo: 22,5 mm
• Serija: M22
• Apsaugos klasė (IP): IP66, IP67, IP69K
• Apsaugos klasė (NEMA): NEMA 4X, 13
• Darbinė temperatūra: nuo -25 iki +70 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Mechaninis patvarumas: daugiau kaip 5 000 000 operacijų
• Apšvietimas: neapšviesta
• Konstrukcija: plokščia
• Standartai: IEC/EN 60947, VDE 0660
• RoHS atitiktis: taip

Kaip naudoti

Pavara montuojama į 22,5 mm skersmens skydo išpjovą ir fiksuojama veržle. Priklausomai nuo perjungimo poreikio, prie jos tvirtinamas atitinkamas Eaton M22 kontaktų blokas; jei reikia signalizacijos, galima pridėti LED elementą. Metaliniame priekiniame žiede esantis sandarinimo tarpiklis užtikrina IP66, IP67 ir IP69K apsaugą, todėl pavara tinka ir vietose, kur plaunama aukštu slėgiu.

Patarimas: prieš montuodami patikrinkite, ar skydo išpjova tiksliai 22,5 mm – per didelis tarpas susilpnina sandarumą. Jei mygtukas veiks vietose su stipria vibracija ar smūgiais, metalinis priekinis žiedas suteikia papildomo mechaninio atsparumo. Laikymo metu laikykite -40 iki +80 °C temperatūroje, kad nesideformuotų tarpinės.
