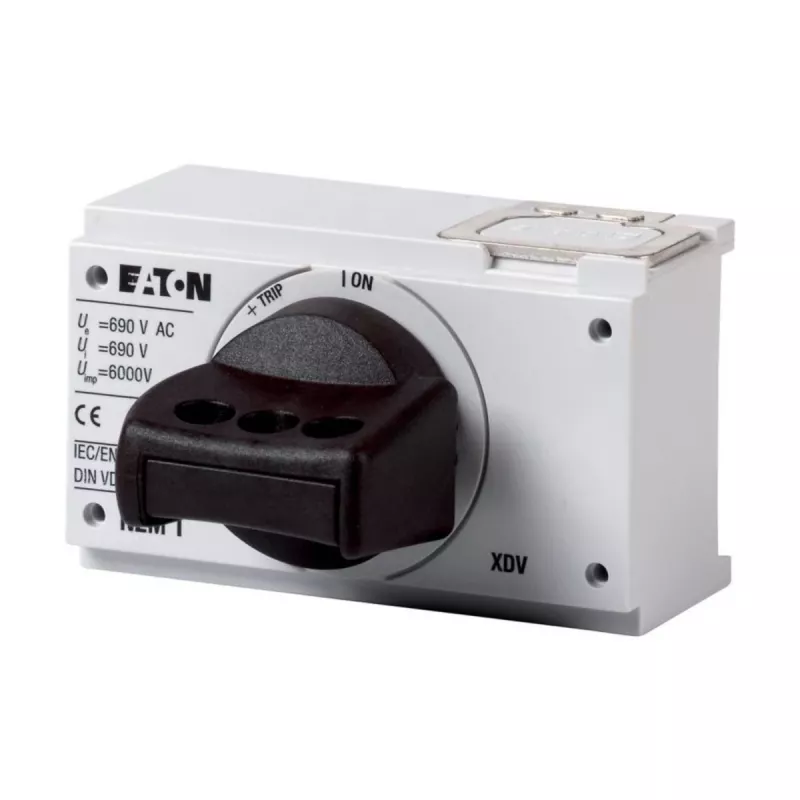

Eaton NZM1-XDV rakinama rotacinė rankena NZM1 serijos automatiniams jungtuvams (260125)

Kai reikia valdyti NZM1 serijos automatinį jungtuvą neatsidarant spintos durelių ir užtikrinti, kad įrenginys nebus įjungtas atliekant techninę priežiūrą, Eaton NZM1-XDV rakinama rotacinė rankena yra patikimas sprendimas. Ši durelių movos rankena fiksuojama OFF padėtyje ir leidžia užrakinti iki trijų spynų su 4–8 mm skersmens lankeliu, todėl lengvai įgyvendinami LOTO (lockout/tagout) reikalavimai.

Kodėl verta rinktis

• IP66 apsaugos klasė priekinėje dalyje – atspari dulkėms ir vandens srovėms, tinka net sunkioje pramoninėje aplinkoje.
• Stiprus polikarbonato korpusas atlaiko mechaninius smūgius ir ilgalaikį naudojimą.
• Aiškus ON/OFF padėties indikavimas sumažina klaidingo įjungimo riziką.
• Galimybė užrakinti iki 3 spynų – idealiai tinka grupiniam darbų saugos užrakinimui.
• Suderinama su visais Eaton NZM1 serijos automatiniais jungtuvais.

Techniniai duomenys

• Modelis: NZM1-XDV (260125)
• Suderinamumas: Eaton NZM1 serijos automatiniai jungtuvai
• Montavimo tipas: durelių mova
• Rakinama: taip, OFF padėtyje
• Maksimalus spynų skaičius: 3
• Spynos lankelio skersmuo: 4–8 mm
• Rankenos spalva: juoda / pilka
• Padėties indikacija: ON/OFF
• Apsaugos klasė (priekinė): IP66
• Medžiaga: polikarbonatas
• Valdymo mechanizmas: rotacinis
• Perjungimo kampas: 90°
• Darbinė temperatūra: nuo -25 iki +70 °C

Kam tinka

Ši rankena skirta elektros skydų montuotojams, pramonės automatizavimo specialistams ir techninės priežiūros inžinieriams, kurie dirba su Eaton NZM1 serijos jungtuvais. Ji būtina, kai reikia valdyti jungtuvą iš išorės, o saugos procedūros reikalauja užrakinti maitinimą. Tinka tiek naujiems skydams, tiek esamų jungtuvų modernizavimui.

Naudojimas

Rankena montuojama ant skydo durelių ir sujungiama su jungtuvu per NZM-XTVD prailginimo veleną (parduodamas atskirai). Pasukus rankeną 90° kampu, jungtuvas įjungiamas arba išjungiamas. Norint užrakinti OFF padėtyje, į specialias vietas įstatomos iki trijų spynų. Prieš naudojimą įsitikinkite, kad velenas tinkamai sujungtas ir rankena laisvai sukasi.

Patarimas: planuodami grupinį darbų saugos užrakinimą, naudokite skirtingų spalvų spynas su asmeniniais raktais – taip lengviau kontroliuoti, kas ir kada atrakino įrenginį. Visada patikrinkite, ar rankena tvirtai laikosi ir ar indikacija atitinka faktinę jungtuvo padėtį.
