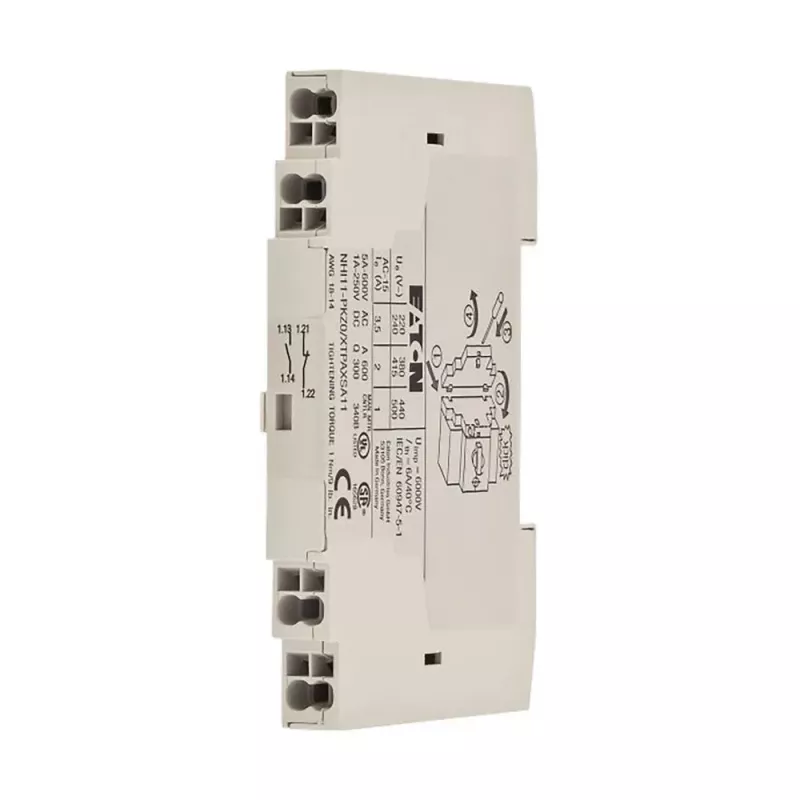

Eaton NHI11-PKZ0-PI pagalbinis kontaktas 1NO+1NC, skirtas PKZ0, 199328

Kai reikia patikimo PKZ0 variklio apsaugos automatinio jungiklio būsenos signalo, Eaton NHI11-PKZ0-PI pagalbinis kontaktas užtikrina 1NO+1NC kontaktų konfigūraciją ir integraciją į valdymo grandines. Šis modulis montuojamas tiesiai ant PKZ0 serijos jungiklio šono, todėl praplečia jo funkcionalumą nekeisdamas pagrindinių matmenų.

Privalumai

• Montuojamas be papildomų įrankių tiesiai ant PKZ0 jungiklio šono – greitas ir paprastas diegimas.
• Sraigtiniai gnybtai priima standžius, lanksčius ir susuktus laidininkus su įvorėmis iki 2,5 mm², užtikrinant patikimą kontaktą.
• Kompaktiškas dizainas išlaiko jungiklio užimamą plotą, tuo pačiu suteikdamas signalizacijos galimybę.
• 1NO+1NC kontaktai leidžia realizuoti tiek būsenos indikaciją, tiek blokavimo grandines.

Kam skirta

• PKZ0 variklio apsaugos automatinių jungiklių būsenos indikacijai.
• Valdymo grandinių blokavimui variklių starteriuose.
• Nuotoliniam jungiklio padėties signalizavimui.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC.
• Nominali darbinė srovė: 2 A esant AC-15 230 V, 1 A esant AC-15 400 V, 1 A esant DC-13 24 V.
• Nominali izoliacijos įtampa: 690 V (IEC/EN), 600 V (UL/CSA).
• Nominali impulsinė atsparumo įtampa: 6 kV.
• Gnybtų talpa: 0,75–2,5 mm² standus/lankstus arba lankstus su įvore.
• Priveržimo momentas: 0,8–1,2 Nm.
• Apsaugos laipsnis: IP20 gnybtams, IP40 priekinei daliai.

Naudojimo patarimai

Patikimam PKZ0 jungiklio būsenos signalizavimui montuokite NHI11-PKZ0-PI kairėje arba dešinėje pusėje. Naudokite tinkamą atsuktuvą ir laikykitės nurodyto priveržimo momento, kad užtikrintumėte atsparius vibracijai sujungimus.
