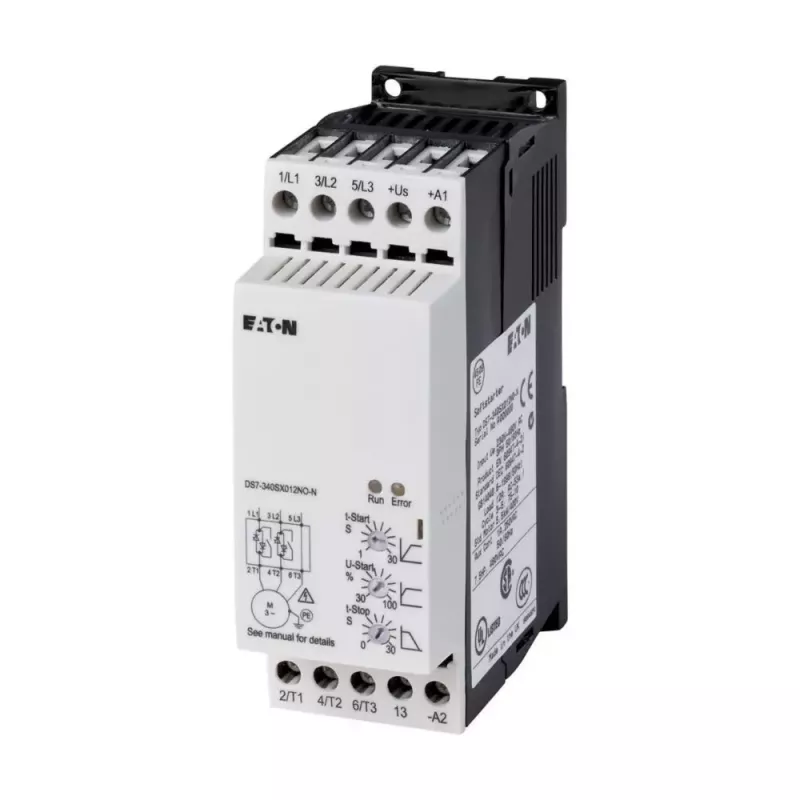

Eaton DS7-340SX009N0-N švelnaus paleidimo įtaisas, 9 A, 4 kW, 200-460 V AC, 24 V AC/DC valdymas, pilkas 134910

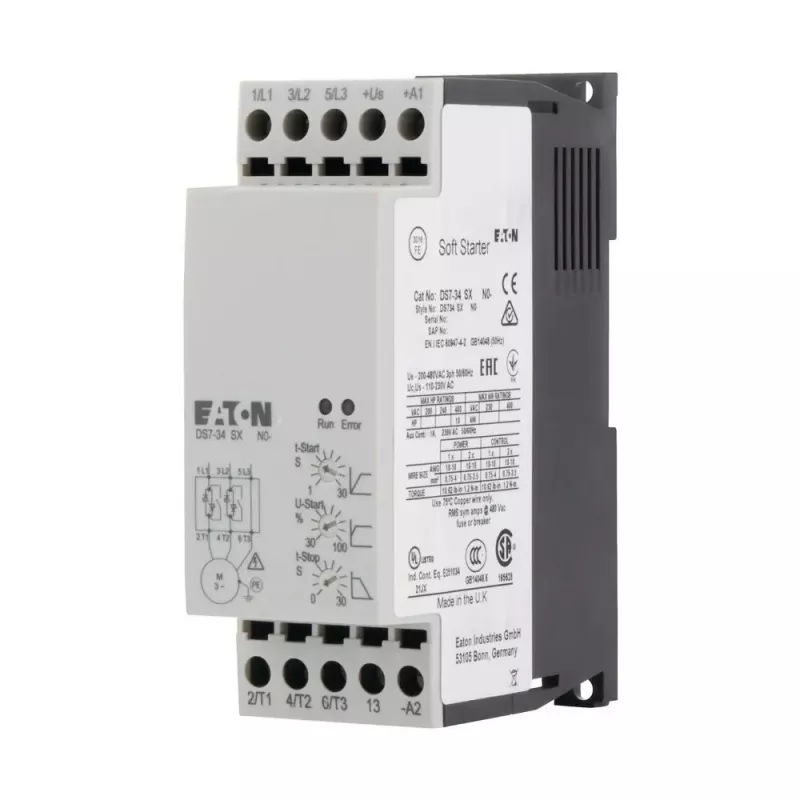

Eaton DS7-340SX009N0-N – tai kompaktiškas švelnaus paleidimo įtaisas su integruotu apėjimo kontaktu, skirtas 3 fazių varikliams iki 4 kW. Jis užtikrina tolygų įtampos didėjimą paleidimo metu, sumažina įsijungimo srovę ir apsaugo mechanines dalis nuo smūgių.

Privalumai

• Integruotas apėjimo kontaktas – mažesnis šilumos išsiskyrimas ir paprastesnis pajungimas
• Reguliuojama apsauga nuo perkrovos – patikima variklio apsauga
• Montavimas ant DIN bėgelio arba varžtais – lankstus spintos išdėstymas
• Platus maitinimo įtampos diapazonas 200-460 V AC – tinka įvairiems pramoniniams tinklams
• Kompaktiškas pilkas korpusas, IP20 – skirta valdymo spintoms

Kasdienis naudojimas

DS7 serijos įtaisas idealiai tinka konvejerių, siurblių ir ventiliatorių pavaroms, kur būtinas švelnus paleidimas. 24 V AC/DC valdymo įtampa leidžia lengvai integruoti su PLC sistemomis. Integruotas apėjimas užtikrina vėsų darbą, o reguliuojama perkrovos apsauga saugo variklį tiek paleidimo, tiek veikimo metu.

Techniniai duomenys

• Serija: DS7
• Nominali darbinė srovė: 9 A
• Variklio galia esant 400 V: 4 kW
• Nominali darbinė įtampa: 200-460 V AC
• Valdymo įtampa: 24 V AC/DC
• Fazių skaičius: 3
• Paleidimo būdas: įtampos rampa
• Sustabdymo būdas: laisvas sustojimas
• Integruotas apėjimas: taip
• Apsauga nuo perkrovos: integruota, reguliuojama
• Montavimas: DIN bėgelis / varžtai
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25 iki +50 °C
• Pagalbiniai kontaktai: 1 NO
• Gnybtų tipas: varžtiniai
• Trumpojo jungimo apsauga: reikalingas išorinis saugiklis / automatinis jungiklis
• Spalva: pilka

Pritaikymas

Šis įtaisas skirtas inžinieriams ir techniniam personalui, projektuojantiems ar eksploatuojantiems variklių valdymo sistemas. Jis tinka įmonėms, kurios vertina patikimumą, energijos efektyvumą ir ilgą tarnavimo laiką.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka 200-460 V AC diapazoną, o valdymo grandinė – 24 V AC/DC. Nustatykite perkrovos apsaugą pagal variklio vardinę srovę. Dėl integruoto apėjimo papildomi kontaktoriai nereikalingi, tačiau būtinai numatykite išorinę trumpojo jungimo apsaugą.
