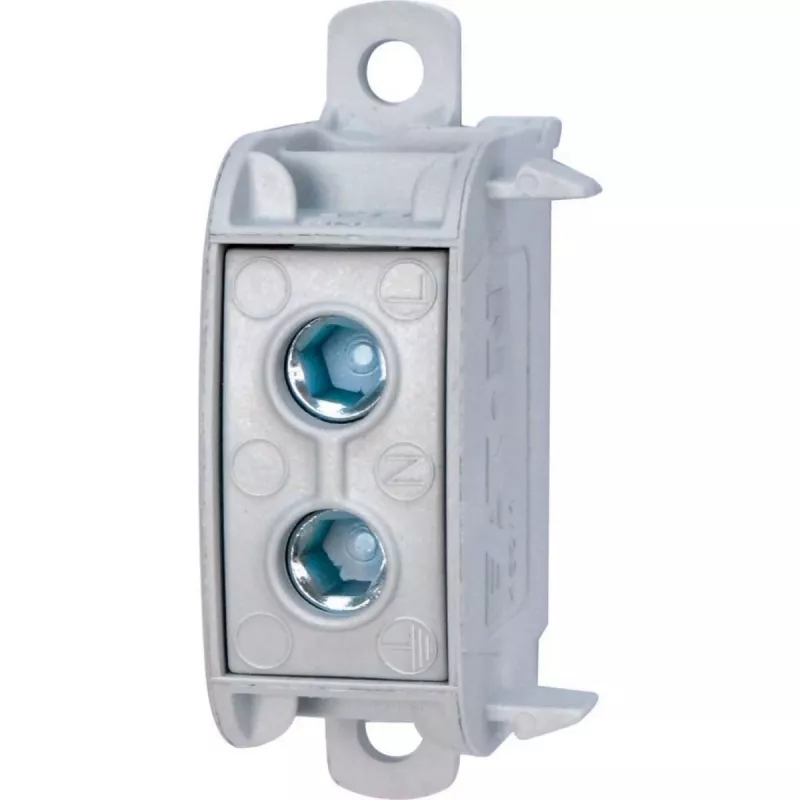

Eaton 098573 PE/N/PEN gnybtų blokas 100A su vienu spaustuku K50/1

Kai elektros skirstymo spintoje reikia patikimai prijungti apsauginį įžeminimą, neutralę arba kombinuotą PE/N/PEN laidininką esant didelei srovei, Eaton K50/1 gnybtų blokas užtikrina tvirtą ir saugią jungtį. Šis 100 A gnybtų blokas su vienu spaustuku skirtas profesionaliems montuotojams, kuriems svarbus ilgaamžiškumas ir paprastas montavimas.

Kodėl verta rinktis

• Didelė srovės galia: nominali srovė 100 A.
• Platus laidininkų diapazonas: pagrindiniai 10–70 mm² (standūs), 10–50 mm² (lankstūs); pagalbiniai 1,5–25 mm² (standūs), 1,5–16 mm² (lankstūs).
• Šeši pagalbiniai varžtiniai gnybtai papildomiems prijungimams.
• Patvarus nikeliuotas žalvaris – ilgaamžė eksploatacija.
• 3 taršos laipsnis – atsparumas sudėtingoms aplinkos sąlygoms.

Techninė informacija

• Nominali izoliacijos įtampa: 690 V AC.
• Jungties tipas: varžtinis gnybtas.
• Montavimas: DIN bėgelis TS35 arba tvirtinimas varžtais.
• Apsaugos laipsnis: IP20.
• Korpuso medžiaga: poliamidas (PA).
• Spalva: mėlyna.

Kam tinka

Šis gnybtų blokas skirtas elektros skirstymo spintų montuotojams, pramonės įmonių elektrikams ir visiems, kurie dirba su didelės srovės įrenginiais. Jis puikiai tinka tiek naujose instaliacijose, tiek atliekant priežiūros darbus, kur reikalingas patikimas PE/N/PEN prijungimas.

Kaip naudoti

Pritvirtinkite bloką ant 35 mm DIN bėgelio arba varžtais prie montavimo plokštės. Pagrindinius laidininkus įkiškite į centrinį spaustuką ir priveržkite varžtą. Pagalbinius laidininkus junkite prie šešių varžtinių gnybtų. Prieš įjungdami maitinimą patikrinkite, ar visi sujungimai tvirti ir atitinka schemą.

Patarimas: montuodami visada laikykitės vietinių elektros saugos taisyklių. Prieš pradėdami darbą įsitikinkite, kad įtampa išjungta. Naudokite tinkamo dydžio įrankius, kad nepažeistumėte gnybtų. Periodiškai patikrinkite varžtų priveržimą, ypač po pirmojo įjungimo, kai laidininkai gali šiek tiek susigulėti.
