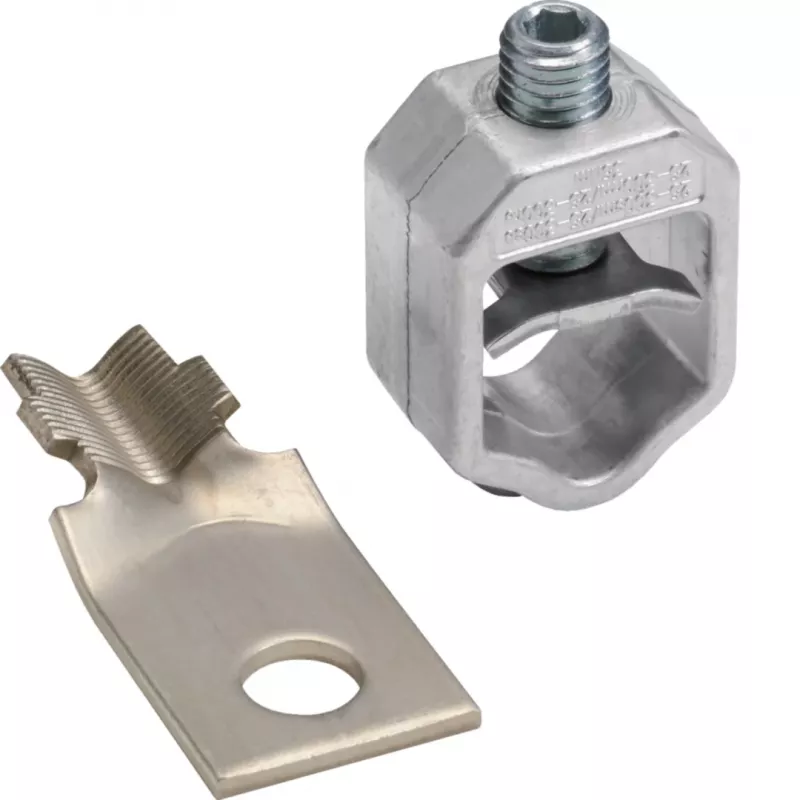

HAGER LVZAVK PEN laidininko gnybtų blokas 300mm² V2N

PEN laidininko sujungimas pagrindinėse ir pogrupinėse skirstyklose reikalauja tvirto bei patikimo sprendimo, ypač kai srovės siekia šimtus amperų. HAGER LVZAVK V2N gnybtų blokas su 300 mm² pagrindiniu gnybtu užtikrina saugų ir ilgaamžį sujungimą net intensyvaus naudojimo sąlygomis.

Privalumai profesionalams

• Didelė srovė: 630 A ir 690 V AC leidžia naudoti galingose elektros sistemose.
• Universalus montavimas: tvirtinama ant DIN bėgelio TS35 arba varžtais.
• Patikima izoliacija: pilkos spalvos poliamido (PA) korpusas atsparus mechaniniams pažeidimams.
• Sertifikuota pagal IEC 60947-7-1.

Kam skirta

Šis gnybtų blokas skirtas elektrikams, projektuotojams ir įmonėms, kuriančioms ar atnaujinantioms pagrindines skirstyklas, kuriose reikalingas patikimas PEN laidininkų sujungimas. Jis tinka tiek pramoninėms, tiek komercinėms patalpoms, kur svarbus ilgaamžiškumas ir atitiktis standartams.

Pagrindinės specifikacijos

• Pagrindinio laidininko skerspjūvis (maks.): 300 mm²
• Atšakų laidininkų skerspjūvis: 2x 16 mm², 4x 10 mm²
• Vardinė įtampa: 690 V AC
• Vardinė srovė: 630 A
• Montavimas: DIN bėgelis TS35 / varžtinis
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtinis
• Korpuso medžiaga: poliamidas (PA)
• Laidininko medžiaga: alavuotas žalvaris
• Darbo temperatūra: -25 iki +70 °C
• Spalva: pilka
• Standartas: IEC 60947-7-1
• Versija: V2N

Naudojimas

Įrengimas atliekamas uždaroje skirstykloje. Pagrindinis laidininkas iki 300 mm² įkišamas į centrinį gnybtą ir priveržiamas varžtu. Atšakų laidininkai (2x 16 mm² ir 4x 10 mm²) jungiami prie atitinkamų gnybtų. Dėl IP20 apsaugos blokas turi būti montuojamas tik apsaugotose nuo dulkių ir drėgmės vietose.

Praktiniai patarimai

Rekomenduojama periodiškai tikrinti varžtų priveržimą, ypač po pirmojo eksploatacijos mėnesio. Naudokite tik standartą atitinkančius laidininkus ir laikykitės gamintojo nurodytų sukimo momentų. Montuodami šalia kitų įrenginių, palikite pakankamai vietos vėdinimui.
