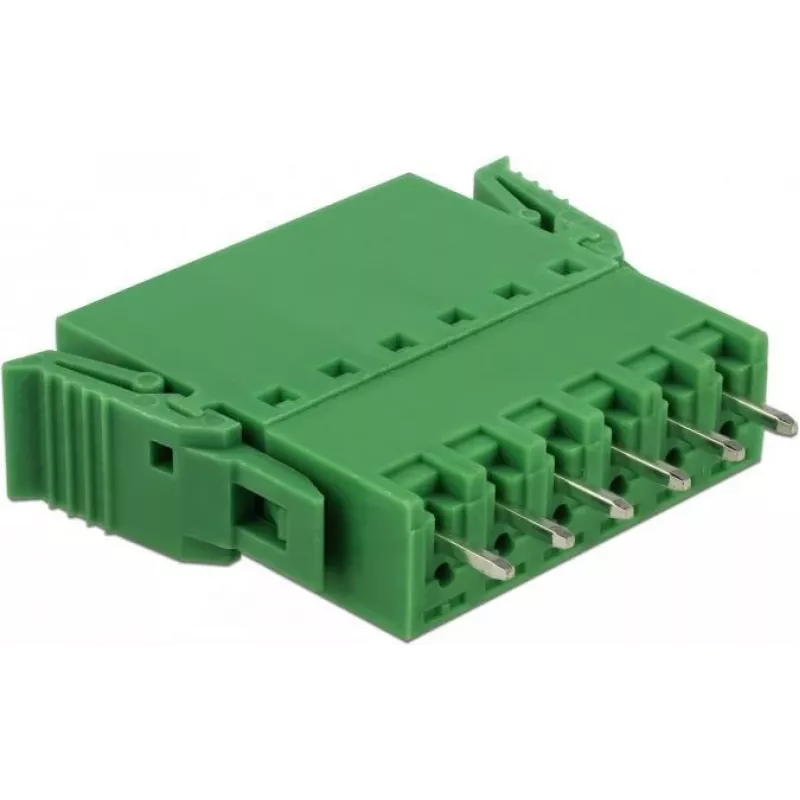

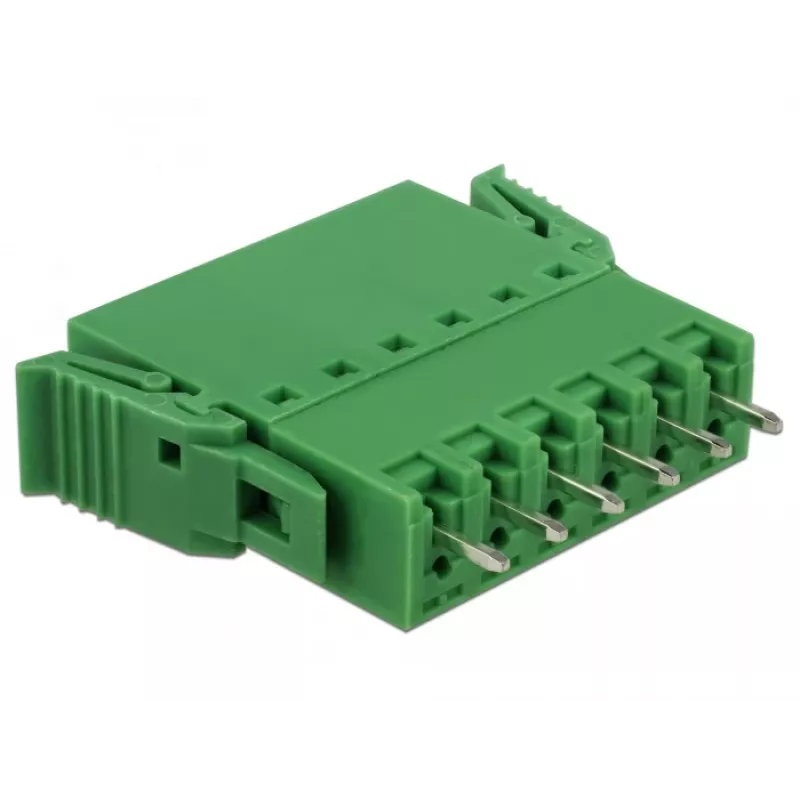

Delock Terminalų blokų rinkinys PCB 6 kontaktų 3,81 mm žingsniu vertikalus (65972)

8 A vardinė srovė ir 300 V vardinė įtampa – tokie parametrai išlaikomi kiekviename šio Delock 65972 terminalų blokų rinkinio modulyje. 6 kontaktų blokai su 3,81 mm žingsniu skirti vertikaliam montavimui ant spausdintinių plokščių, kur svarbus patikimas ir ilgaamžis sujungimas.

Privalumai

Rinkinį sudaro 10 terminalų blokų – pakankamas kiekis kelioms plokštėms ar prototipavimo darbams. Varžtiniai gnybtai priima 28–16 AWG laidus, todėl tinka įvairiems laidininkams. PA66 korpusas ir fosforo bronzos kontaktai užtikrina atsparumą ir stabilų elektros kontaktą net ir intensyvaus naudojimo sąlygomis. Degumo klasė UL94V-0 reiškia, kad medžiaga atitinka aukštus saugos reikalavimus.

Kam skirta

• Spausdintinių plokščių prototipavimui ir gamybai
• Pramoniniams valdymo moduliams
• Bandymų ir matavimų įrangai
• „Pasidaryk pats“ elektronikos projektams

Pagrindinės specifikacijos

• Jungties tipas: terminalų blokų rinkinys
• Montavimo tipas: PCB (spausdintinė plokštė)
• Kontaktų konfigūracija: 6 kontaktai
• Žingsnis: 3,81 mm
• Orientacija: vertikali
• Prijungimo būdas: varžtiniai gnybtai
• Laidų storis: 28–16 AWG
• Vardinė srovė: 8 A
• Vardinė įtampa: 300 V
• Izoliacijos varža: > 500 MΩ (esant 500 V DC)
• Atsparumas įtampai: AC 2000 V / 1 min
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66 (poliamidas 66)
• Kontaktų medžiaga: fosforo bronza
• Varžtų medžiaga: plienas, cinkuotas
• Spalva: žalia
• Vienetų skaičius rinkinyje: 10
• Degumo klasė: UL94V-0

Naudojimo patarimai

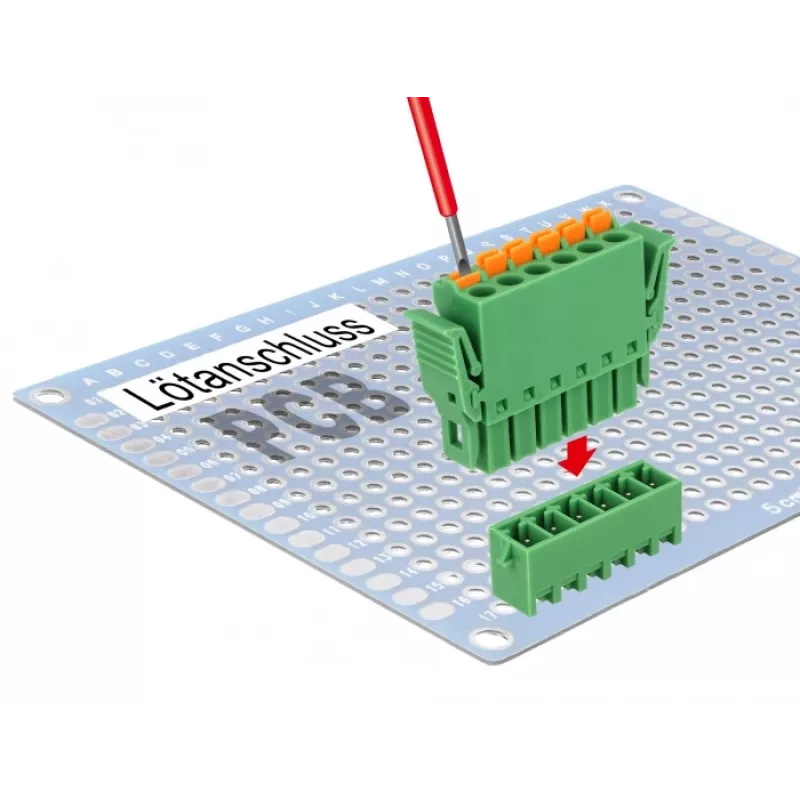

Rekomenduojama inžinieriams ir elektronikos entuziastams, kuriems reikia patikimo vertikalaus terminalų bloko su 3,81 mm žingsniu PCB išdėstymui. Montuodami ant plokštės, įsitikinkite, kad kontaktų žingsnis tiksliai atitinka PCB padėklo angas. Varžtus užveržkite saikingai, kad nepažeistumėte laidininkų ir užtikrintumėte ilgaamžį kontaktą.
