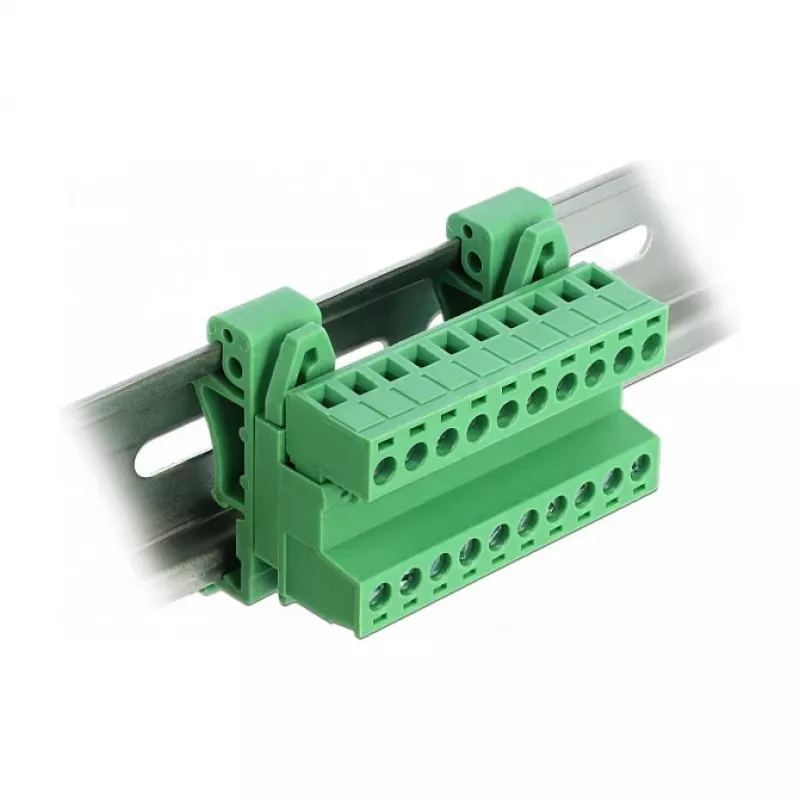

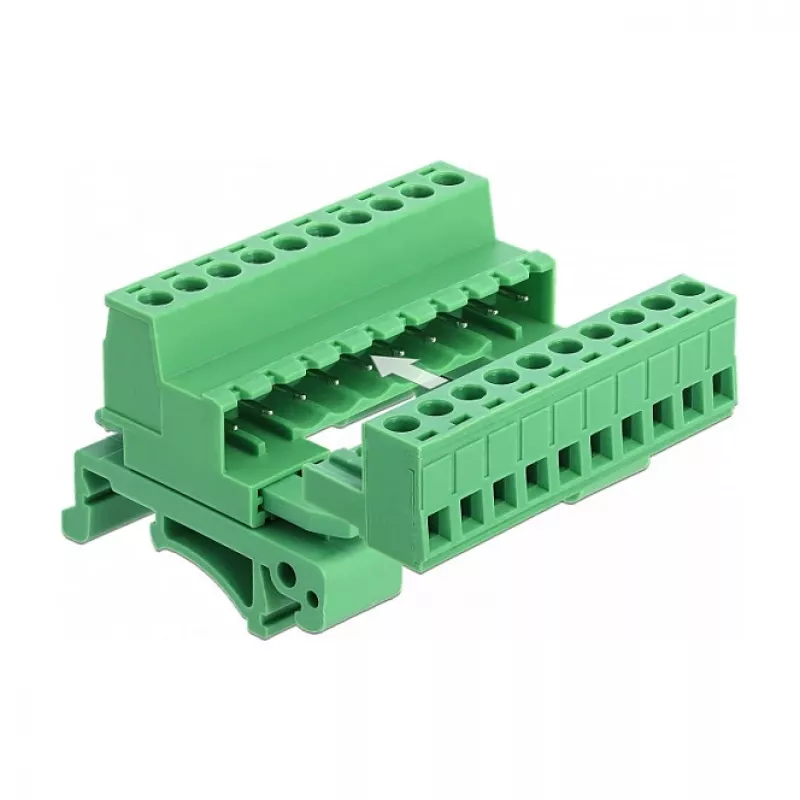

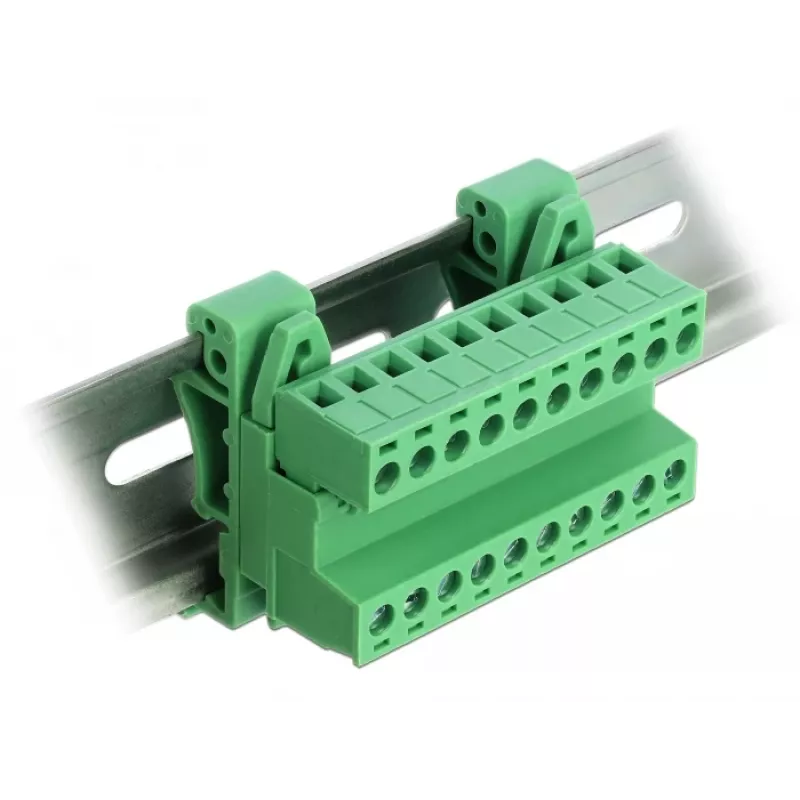

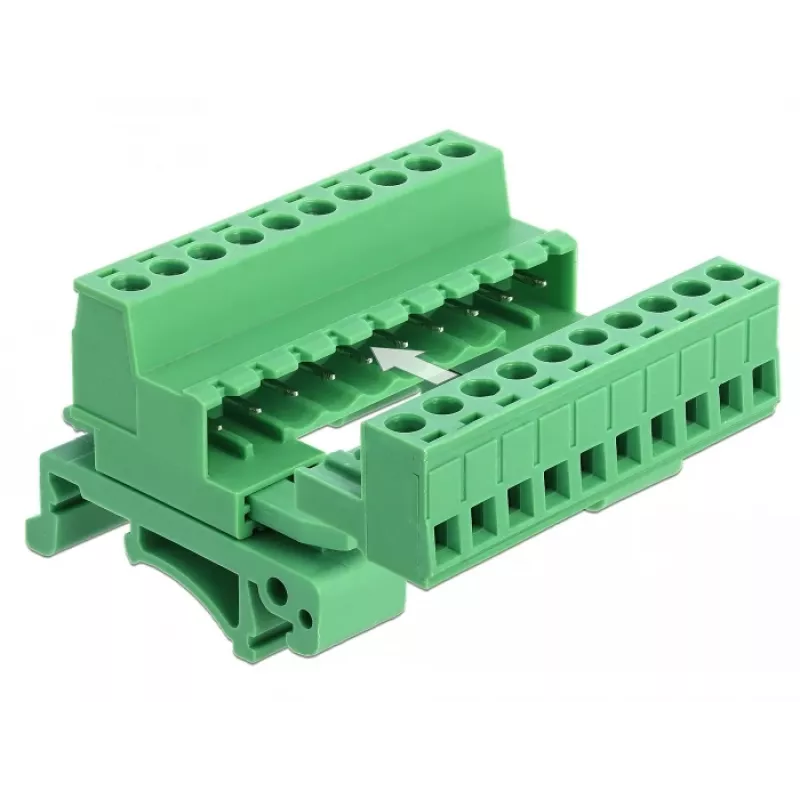

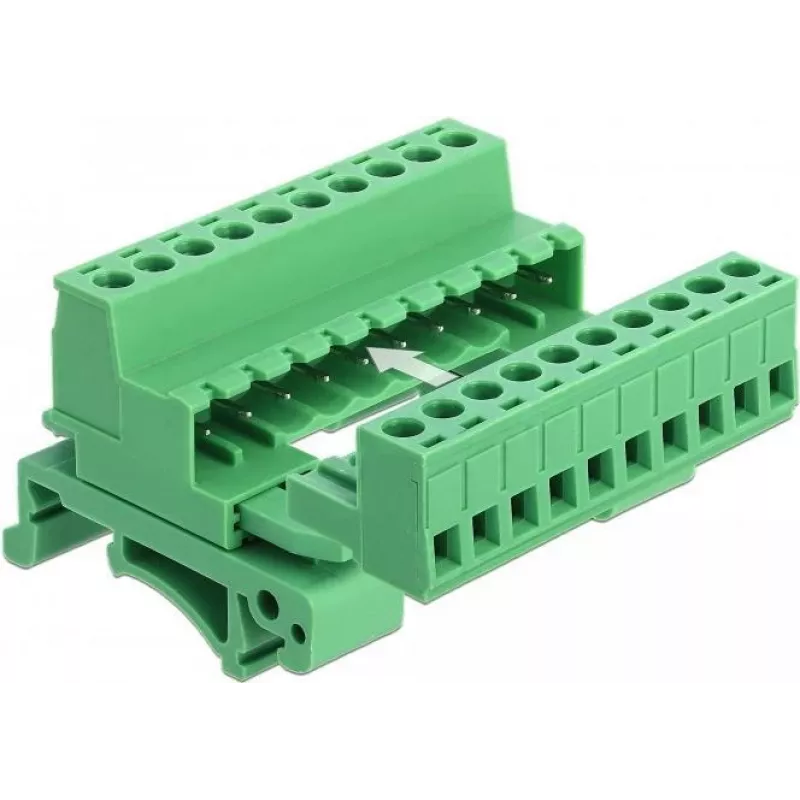

DELOCK Terminal Block Set DIN bėgiui, 10 kontaktų, 5,08 mm žingsnis, kampuotas

10 kontaktų, 5,08 mm žingsnio kampuotas terminalų blokų rinkinys, skirtas tvirtinti ant DIN bėgio (TS-35). Šis sprendimas užtikrina patikimą ir tvarkingą iki 10 laidų prijungimą pramoninėse valdymo spintose.

Kam skirtas

Elektrikams, skydų montuotojams ir automatizavimo inžinieriams, kuriems reikia patikimo kištukinio terminalų bloko, montuojamo ant DIN bėgio. Idealiai tinka, kai erdvė ribota, o laidai turi būti įkišami 90° kampu.

Pagrindinės savybės

• 10 kontaktų kištukinis terminalų blokų rinkinys su 5,08 mm žingsniu
• Kampuotas (90°) laidų įkišimas kompaktiškam montavimui
• Montavimas ant DIN bėgio (TS-35) užtikrina greitą ir saugų įrengimą
• Varžtiniai gnybtai, tinkami vientisos ir suvytos vielos laidams nuo 0,2 iki 2,5 mm² (24-12 AWG)
• Nominali įtampa 300 V, srovė 10 A
• Žalias poliamido 66 (PA66) korpusas, žalvariniai, alavuoti kontaktai

Specifikacijos

• Produkto tipas: Kištukinis terminalų blokų rinkinys
• Kontaktų skaičius: 10
• Žingsnis: 5,08 mm
• Montavimo tipas: DIN bėgis (TS-35)
• Gnybtų orientacija: Kampinė (90 laipsnių)
• Laidų įkišimo kampas: 90 laipsnių
• Jungties tipas: Varžtiniai gnybtai
• Laidų skerspjūvis (vientisa viela): 0,2 - 2,5 mm² (24-12 AWG)
• Laidų skerspjūvis (suvyta viela): 0,2 - 2,5 mm² (24-12 AWG)
• Nominali įtampa: 300 V
• Nominali srovė: 10 A
• Izoliacijos medžiaga: Poliamidas 66 (PA66)
• Kontaktų medžiaga: Žalvaris, alavuotas
• Varžtų medžiaga: Plienas, cinkuotas
• Darbinė temperatūra: -40°C iki +105°C
• Spalva: Žalia
• Atsparumas įtampai: 2000 V AC / 1 min
• Izoliacijos varža: >500 MΩ esant 500 V DC
• Varžtų priveržimo momentas: 0,4 Nm
• Laidų nuėmimo ilgis: 7-8 mm

Naudojimo patarimai

Kad užtikrintumėte patikimą jungtį, priveržkite varžtus 0,4 Nm momentu ir nuimkite laidų izoliaciją 7-8 mm ilgyje prieš įkišdami. Prieš įjungdami maitinimą, įsitikinkite, kad DIN bėgis tinkamai įžemintas, o terminalų blokas tvirtai įstatytas.

Patarimas: prieš montuodami patikrinkite, ar laidų skerspjūvis atitinka 0,2-2,5 mm² diapazoną, ir naudokite tinkamo dydžio atsuktuvą, kad nepažeistumėte varžtų.
