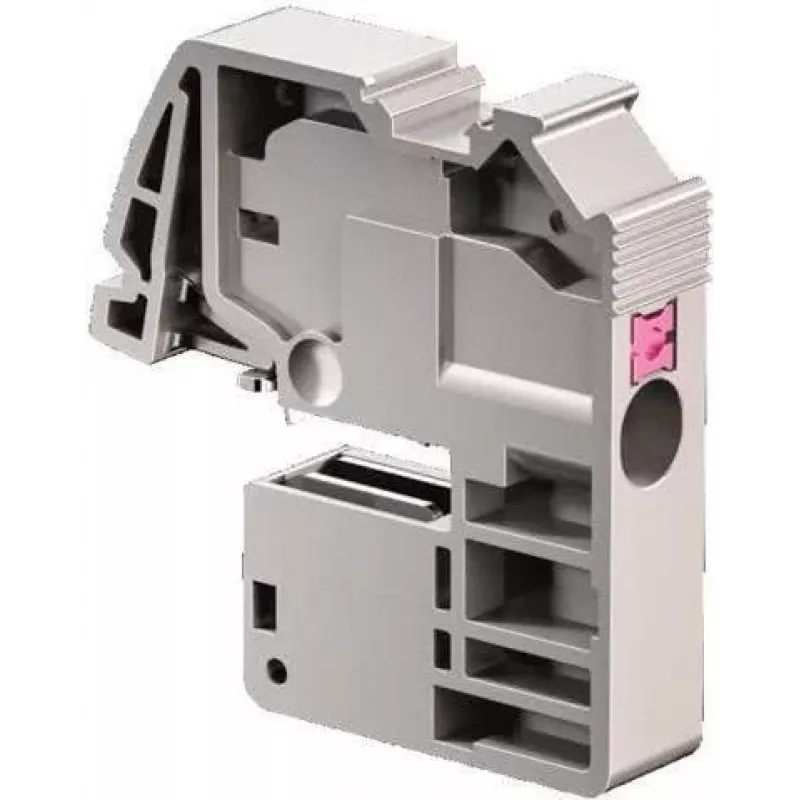

Rittal SV 3450505 laidininko gnybtas RiLine60 šynų sistemai, varžtinis sujungimas, 1,5-50 mm², 160 A, 690 V, juodas

Skirstomųjų įrenginių projektuotojams ir elektros inžinieriams, dirbantiems su RiLine60 šynų sistemomis, šis laidininko gnybtas užtikrina patikimą ir efektyvų galios paskirstymą. Rittal SV 3450505 yra skirtas tiesioginiam montavimui ant RiLine60 šynų, todėl sumažėja papildomų komponentų poreikis ir pagreitėja surinkimo procesas.

Privalumai

Varžtinis sujungimas užtikrina tvirtą ir ilgaamžį laidininkų prispaudimą, atsparų vibracijai ir temperatūros svyravimams. Poliamido (PA) izoliacija suteikia puikias elektrines izoliacines savybes ir mechaninį atsparumą, o vario / žalvario laidininko medžiaga garantuoja aukštą laidumą ir mažą kontaktinę varžą. Gnybtas atitinka 160 A vardinę srovę ir 690 V AC/DC darbinę įtampą, todėl tinka net reikliems pramoniniams sprendimams.

Kam skirta

• Galios paskirstymui žemos įtampos skirstomuosiuose ir valdymo įrenginiuose
• Kabelių ir laidininkų prijungimui prie RiLine60 šynų sistemų
• Pramoninėms aplikacijoms, kuriose reikalinga iki 160 A vardinė srovė ir iki 690 V AC/DC darbinė įtampa

Pagrindinės specifikacijos

• Sujungimo technologija: varžtinis sujungimas
• Laidininko skerspjūvis: 1,5–50 mm² (vientisas, lankstus su/išorinis įvore)
• Vardinė darbinė įtampa: 690 V AC/DC
• Vardinė srovė: 160 A
• Polių skaičius: 1
• Montavimas: tiesiogiai ant RiLine60 šynos
• Izoliacijos medžiaga: poliamidas (PA)
• Laidininko medžiaga: varis / žalvaris
• Spalva: juoda
• Darbinės temperatūros diapazonas: nuo -25 °C iki +70 °C

Naudojimo rekomendacijos

Norėdami užtikrinti optimalų veikimą, patikrinkite, ar laidininko skerspjūvis ir priveržimo momentas atitinka RiLine60 sistemos reikalavimus. Naudokite tinkamus įrankius varžtiniam sujungimui ir prieš montuodami įsitikinkite, kad šyna yra be įtampos.
