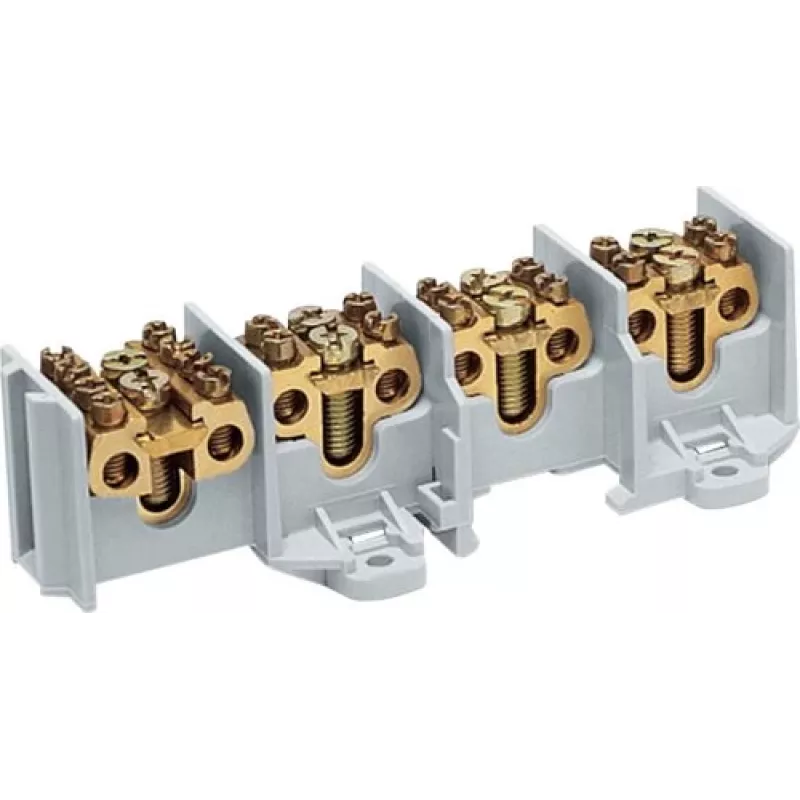

Hager Pagrindinės linijos atšakos gnybtų blokas 4x35/4PEN-Abg. K65A (K65A)

Kai nuo pagrindinės linijos reikia atšakoti maitinimą į kelias grandines, kiekviena jungtis turi būti patikima ir saugi. Hager K65A pagrindinės linijos atšakos gnybtų blokas užtikrina tvarkingą 4 laidų (3P + PEN) grandinių atšakojimą iki 65 A. Jis leidžia atšakoti po keturis išėjimus kiekvienai fazei ir vieną PEN laidui, todėl montavimas skirstomosiose spintose tampa paprastesnis ir greitesnis.

Kam skirta

Elektrikams ir skydų surinkėjams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo gnybtų bloko pagrindinės linijos paskirstymui gyvenamosiose ar komercinėse elektros instaliacijose.

Pagrindinės savybės

• Vardinė srovė 65 A, vardinė įtampa 400 V AC.
• Pagrindinio laidininko skerspjūvis: 6–35 mm² (standus arba lankstus).
• Atšakos laidininko skerspjūvis: 1,5–16 mm² fazėms, 6–35 mm² PEN.
• Keturi atšakos išėjimai kiekvienai fazei, vienas atšakos išėjimas PEN.
• Sraigtinė jungtis, DIN bėgelio (TS35) arba varžtinis montavimas.
• Be halogėnų poliamido korpusas, pilkos spalvos, IP20 apsaugos klasė.

Specifikacijos

• Gaminio tipas: Pagrindinės linijos atšakos gnybtų blokas
• Polių skaičius: 4 (3P + PEN)
• Vardinė srovė (In): 65 A
• Vardinė įtampa (Un): 400 V AC
• Pagrindinio laidininko skerspjūvis (standus): 6–35 mm²
• Pagrindinio laidininko skerspjūvis (lankstus): 6–35 mm²
• Atšakos laidininko skerspjūvis (fazė, standus): 1,5–16 mm²
• Atšakos laidininko skerspjūvis (fazė, lankstus): 1,5–16 mm²
• Atšakos laidininko skerspjūvis (PEN, standus): 6–35 mm²
• Atšakos laidininko skerspjūvis (PEN, lankstus): 6–35 mm²
• Atšakos išėjimų skaičius vienai fazei: 4
• Atšakos išėjimų skaičius PEN: 1
• Montavimo tipas: DIN bėgelis (TS35) / varžtinis montavimas
• Jungties tipas: Sraigtinė jungtis
• Korpuso medžiaga: Poliamidas (PA), be halogėnų
• Spalva: Pilka
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +40 °C
• Standartai: IEC/EN 60947-7-1

Naudojimo patarimai

Užtikrinkite, kad laidininkai būtų tinkamai nuimti ir priveržti pagal gamintojo specifikacijas. Montuokite ant standartinio 35 mm DIN bėgelio, kad instaliacija būtų saugi. Lankstiems laidininkams naudokite tinkamas įvorės, kad jungtys išliktų patikimos.

Patarimas: prieš jungdami visada patikrinkite, ar grandinė be įtampos, ir naudokite kalibruotą veržliaraktį, kad pasiektumėte rekomenduojamą priveržimo momentą.
