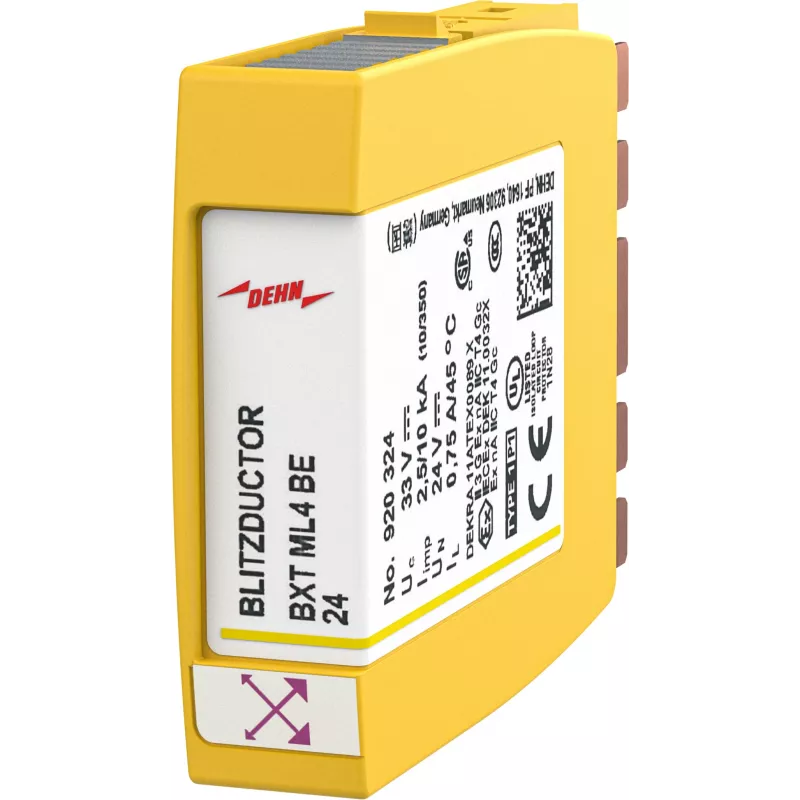

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BE 24 kombinuotas apsaugos modulis

Kai signalo linijoje svarbus ne tik apsaugos lygis, bet ir duomenų perdavimo greitis, šis modulis išsiskiria savo pralaidumu – iki 100 MHz. Tai reiškia, kad matavimo ir valdymo grandinės išlieka skaidrios greitiems duomenims, o kartu yra apsaugotos nuo viršįtampių.

Privalumai profesionalams

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BE 24 yra kištukinis kombinuotas apsaugos modulis, skirtas 24 V nuolatinės srovės analoginėms ir skaitmeninėms sąsajoms. Jis užtikrina patikimą 4 polių signalų grandinių apsaugą, sujungdamas 2,5 kA vardinę iškrovos srovę vienai linijai ir žemą įtampos apsaugos lygį – ≤500 V. Atitinka IEC 61643-21 standartą, todėl tinka pramoninei matavimo ir valdymo technikai, kur svarbus kompaktiškumas ir našumas.

Pagrindiniai privalumai

• Aukšto dažnio pralaidumas: >100 MHz ribinis dažnis užtikrina duomenų vientisumą.
• Kompaktiškas kištukinis dizainas – lengva priežiūra ant DEHNrail pagrindų.
• Atsparumas viršįtampiams: 2,5 kA (8/20 µs) vienai linijai, 1 kA (10/350 µs) vienai linijai.
• Maža talpa (<200 pF) sumažina signalo iškraipymus.
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C.

Techniniai duomenys

• Vardinė įtampa: 24 V DC
• Maksimali nuolatinė darbinė įtampa: 28 V DC
• Vardinė iškrovos srovė (8/20 µs): 2,5 kA vienai linijai / 10 kA bendra
• Impulsinė srovė (10/350 µs): 1 kA vienai linijai / 2,5 kA bendra
• Įtampos apsaugos lygis linija-linija: ≤500 V
• Įtampos apsaugos lygis linija-PE: ≤500 V
• Maksimali darbinė srovė: 0,5 A
• Nuosekli varža: 0,9 omo vienai linijai
• Ribinis dažnis (50 omų): >100 MHz
• Talpa linija-linija: <200 pF
• Talpa linija-PE: <200 pF
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Montavimas: kištukinis modulis DEHNrail pagrindui
• Laidininkų skaičius: 4 polių (2 signalų linijos + PE)
• Korpuso medžiaga: termoplastikas
• Standartai: IEC 61643-21 / EN 61643-21
• Bandymo klasė: C2 / D1

Kaip naudoti

Modulis įstatomas į DEHNrail pagrindą, kuris montuojamas ant DIN bėgelio. Jis tinka apsaugoti 24 V nuolatinės srovės signalų grandines, pvz., matavimo daviklių, valdymo sistemų ar duomenų perdavimo linijų. Dėl kištukinės konstrukcijos modulį galima greitai pakeisti be įrankių, o tai sumažina prastovų laiką.

Patarimas: norėdami užtikrinti maksimalų apsaugos efektyvumą, įžeminimo laidą junkite kuo trumpesnį ir tiesesnį – tai sumažina induktyvumą ir pagerina apsaugos lygį.
