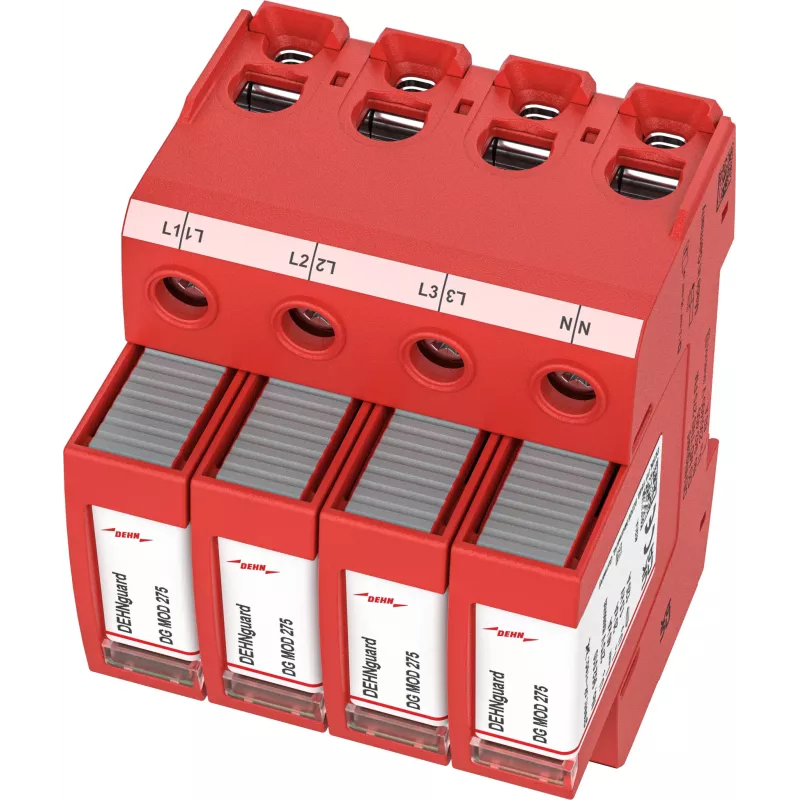

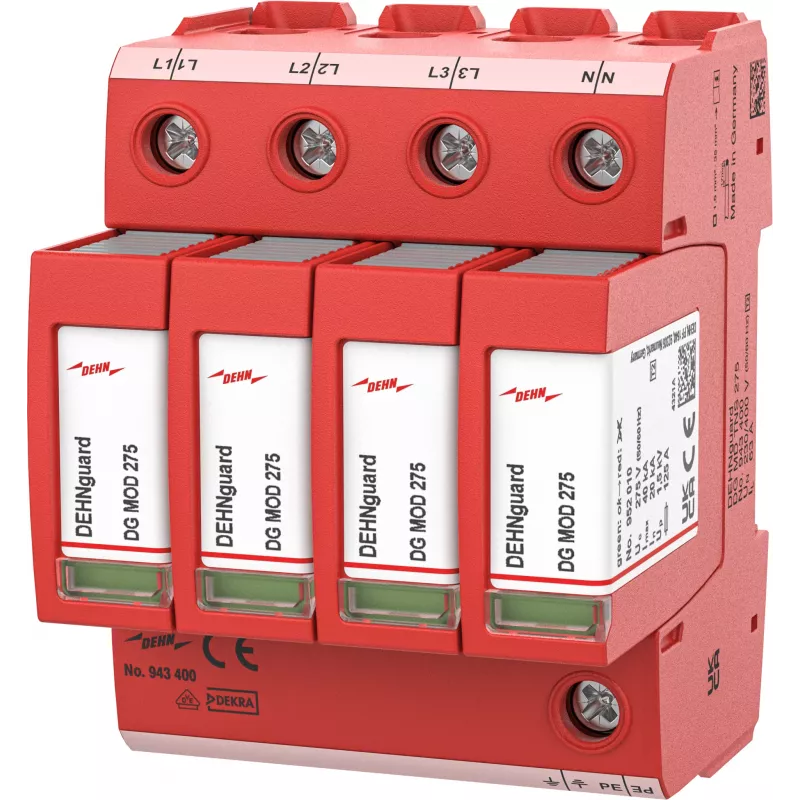

DEHN „guard“ DG MD TNS 275 2 tipo viršįtampių ribotuvas (943400)

Kai elektros instaliacijoje sumontuotas DEHN „guard“ DG MD TNS 275, jūsų įranga apsaugoma nuo trumpalaikių viršįtampių, galinčių sutrikdyti darbą ar sugadinti brangią įrangą. Šis 2 tipo modulinis viršįtampių ribotuvas, skirtas TN-S įžeminimo sistemoms, užtikrina patikimą apsaugą visiems faziniams laidininkams ir neutraliam laidininkui.

Privalumai

• 2 tipo viršįtampių apsauga TN-S sistemoms
• 4 polių konstrukcija (3P+N) su apsaugos takais L-N ir N-PE
• Nominali iškrovos srovė 20 kA vienam poliui, maksimali – 40 kA
• Įtampos apsaugos lygis ≤ 1,5 kV
• Terminis atjungiklis saugiam darbui
• Kompaktiškas 4 modulių DIN bėgio montavimas

Kasdienis naudojimas

Sumontuotas ant 35 mm DIN bėgio, „guard“ DG MD TNS 275 užtikrina patikimą apsaugą nuo pereinamųjų viršįtampių. Greitas reagavimo laikas (< 25 ns) apsaugo jautrią įrangą nuo viršįtampių pažeidimų. Termoplastinis korpusas atsparus temperatūrų diapazone nuo -40 °C iki +80 °C, todėl tinka įvairioms aplinkoms.

Techninės specifikacijos

• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs) vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV esant In
• Sekančios srovės gesinimo geba: 100 A rms
• Reagavimo laikas: < 25 ns
• Trumpojo jungimo atsparumas: 50 kA rms su maksimaliu apsauginiu saugikliu
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Korpuso medžiaga: termoplastikas
• Montavimas: 35 mm DIN bėgis
• Nuotolinio signalizavimo kontaktas: ne

Kam tinka

Šis viršįtampių ribotuvas rekomenduojamas elektrikams, projektuotojams ir įmonėms, kurioms reikia patikimos apsaugos komercinėse ar pramoninėse patalpose. Jis apsaugo jautrią elektroniką, tokią kaip serveriai, valdymo pultai ar matavimo prietaisai, nuo žaibo ar perjungimo sukeltų viršįtampių.

Kaip naudoti

Montuokite ant 35 mm DIN bėgio skirstomojoje spintoje. Prijunkite pagal TN-S sistemos schemą: fazinius laidininkus prie atitinkamų gnybtų, neutralų – prie N gnybto, o PE – prie įžeminimo. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Rekomenduojama naudoti kartu su tinkamu apsauginiu saugikliu (maks. 50 kA rms trumpojo jungimo atsparumui).

Patarimas: reguliariai tikrinkite ribotuvo būklę – jei indikatorius rodo gedimą, nedelsdami pakeiskite modulį. Siekiant ilgaamžiškumo, venkite montavimo vietų, kur temperatūra viršija nurodytą diapazoną.
