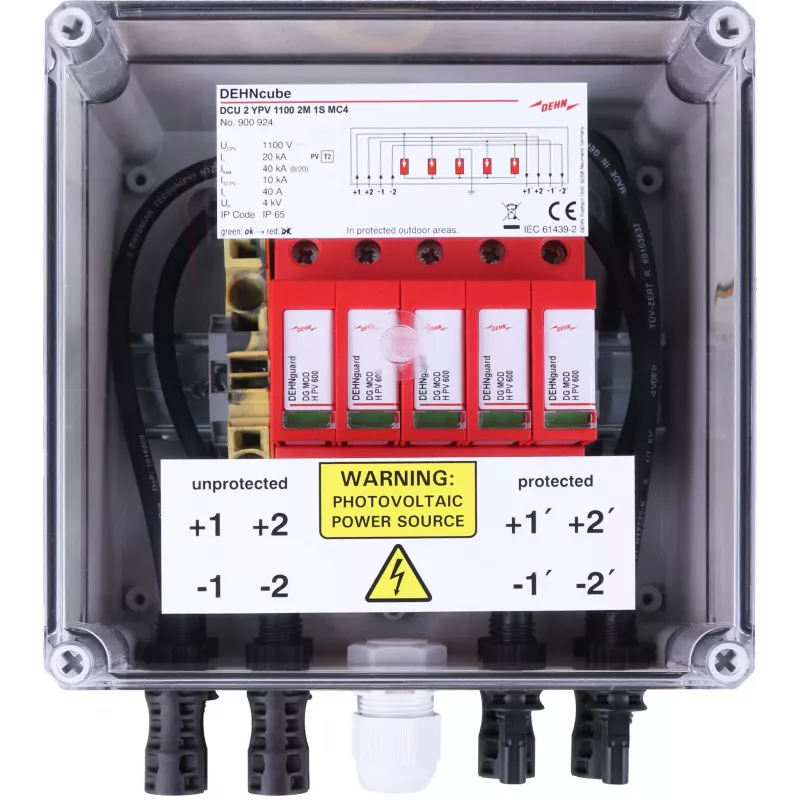

DEHN Generator Connection Box Type 2 IP65 2 MPPT po 1 stringą vienam MPPT iki 1100 V DC (900924)

Kai fotovoltinė sistema turi du atskirus MPPT įėjimus, DC pusės apsauga ir tvarkingas sujungimo taškas tampa ne mažiau svarbūs už pačius modulius. DEHN Generator Connection Box 900924 sujungia po vieną stringą kiekvienam MPPT ir integruoja 2 tipo viršįtampių apsaugą, todėl inverteris apsaugomas nuo pereinamųjų viršįtampių dar prieš jiems pasiekiant įrenginio įėjimą.

Kodėl verta rinktis šį sprendimą

Integruoti 2 tipo apsaugos moduliai apriboja pereinamuosius viršįtampius iki ≤ 4,0 kV – tai tiesioginė investicijų į inverterį apsauga. SCI technologija leidžia saugiai pakeisti apsaugos modulius neatjungus PV masyvo, tad techninė priežiūra atliekama greičiau ir be papildomų sistemos prastovų. UV spinduliams atsparus polikarbonato korpusas su IP65 apsaugos klase leidžia įrenginį montuoti lauke, o darbo temperatūrų diapazonas nuo -40 °C iki +80 °C užtikrina stabilumą tiek žiemos šalčiuose, tiek vasaros karštyje.

Kam tinka

• Fotovoltinėms sistemoms su dviem MPP sekikliais ir vienu stringu kiekvienam sekikliui
• Inverteriams, kurių maksimali DC įėjimo įtampa siekia 1100 V
• Lauko instaliacijoms, kuriose reikalinga IP65 apsauga

Pagrindinės specifikacijos

• MPPT skaičius: 2
• Stringų skaičius vienam MPPT: 1
• Maksimali PV įtampa: 1100 V DC
• Maksimali trumpojo jungimo srovė vienam stringui: 20 kA
• Nominali iškrovos srovė (8/20 µs): 20 kA
• Maksimali iškrovos srovė (8/20 µs): 40 kA
• Įtampos apsaugos lygis: ≤ 4,0 kV
• Korpuso medžiaga: UV spinduliams atsparus polikarbonatas
• Apsaugos klasė: IP65
• Darbo temperatūra: nuo -40 °C iki +80 °C
• Jungtys: varžtinės gnybtai iki 16 mm²

Kaip naudoti

Įrenginys tvirtinamas prie sienos pasirinktoje vietoje tarp PV masyvo ir inverterio. Kiekvieno MPPT stringo laidininkai prijungiami prie varžtinių gnybtų (iki 16 mm²), o integruoti 2 tipo apsaugos moduliai perima viršįtampių energiją. Sumontavus korpusą lauke, IP65 klasė apsaugo vidines dalis nuo dulkių ir vandens, o SCI funkcija leidžia modulius keisti neatskyrus PV grandinės.

Patarimas: planuodami montavimą palikite pakankamai vietos prie korpuso, kad apsaugos modulius galėtumėte patikrinti ir pakeisti neatjungę stringų. Reguliariai tikrinkite modulių būklę – taip užtikrinsite ilgalaikę inverterio apsaugą visais metų laikais.
