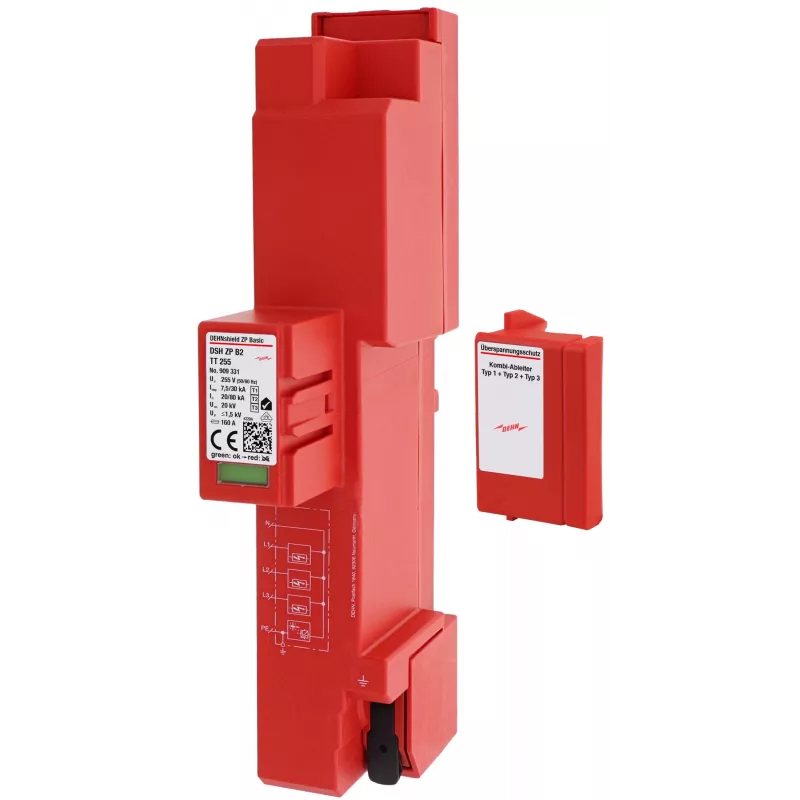

DEHN DSH ZP B2 TT 255 1+2 tipo kombinuotasis viršįtampių ribotuvas 3+1 255V 909331

Vienas įrenginys, užtikrinantis ir žaibo, ir viršįtampių apsaugą žemos įtampos tinkluose – DEHN DSH ZP B2 TT 255 su 3+1 konfigūracija leidžia apsaugoti TT ir TN-S įžeminimo sistemas be papildomų modulių. Kai elektros tinkle kyla tiesioginio žaibo smūgio ar perjungimo viršįtampis, šis ribotuvas sureaguoja per ≤100 ns ir nukreipia energiją saugiu keliu, išsaugodamas brangią įrangą.

Kodėl verta rinktis šį sprendimą

Kombinuotas 1+2 tipo ribotuvas sujungia žaibo srovės ir viršįtampių apsaugą viename korpuse. Bendra žaibo impulsinė srovė siekia 50 kA (10/350 µs), o įtampos apsaugos lygis – ≤1,5 kV. 3+1 grandinė su atskiru NPE moduliu užtikrina saugų darbą TT sistemose, o 50 kA rms sekančiosios srovės gesinimo geba patikimai nutraukia maitinimo tinklo srovę po suveikimo. Tai reiškia mažiau sudegusios įrangos, mažiau prastovų ir mažesnes eksploatavimo išlaidas.

Kam tinka

• TT ir TN-S įžeminimo sistemoms
• Pagrindiniams ir antriniams skirstomiesiems skydams
• Jautrios elektroninės įrangos apsaugai

Pagrindinės specifikacijos

• SPD tipas: 1 + 2 tipas
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Žaibo impulsinė srovė (Iimp) vienam poliui: 12,5 kA (10/350 µs)
• Bendra žaibo impulsinė srovė (Itotal): 50 kA (10/350 µs)
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤1,5 kV
• Sekančiosios srovės gesinimo geba (Ifi): 50 kA rms
• Reagavimo laikas (tA): ≤100 ns
• Polių skaičius: 3 poliai + NPE (3+1 konfigūracija)
• Montavimo tipas: 35 mm DIN bėgelis
• Prijungimo skerspjūvis: 1,5–35 mm² vienagyslis / 1,5–25 mm² daugiagyslis
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0

Kaip naudoti

Ribotuvas montuojamas ant standartinio 35 mm DIN bėgelio pagrindiniame skirstomajame skydelyje. Prijungimo gnybtai priima tiek vienagyslius, tiek daugiagyslius laidininkus, todėl instaliacija atliekama greitai ir tvarkingai. Prieš montavimą įsitikinkite, kad sistemos įžeminimo varža atitinka reikalavimus, o po įrengimo patikrinkite, ar laikomasi EN 61643-11 standarto reikalavimų.

Patarimas: montuokite pagrindiniame skirstomajame skydelyje, kad apsaugotumėte nuo tiesioginių žaibo smūgių ir viršįtampių, ir periodiškai tikrinkite indikatorių – laiku pakeistas modulis išsaugos visą sistemą.
