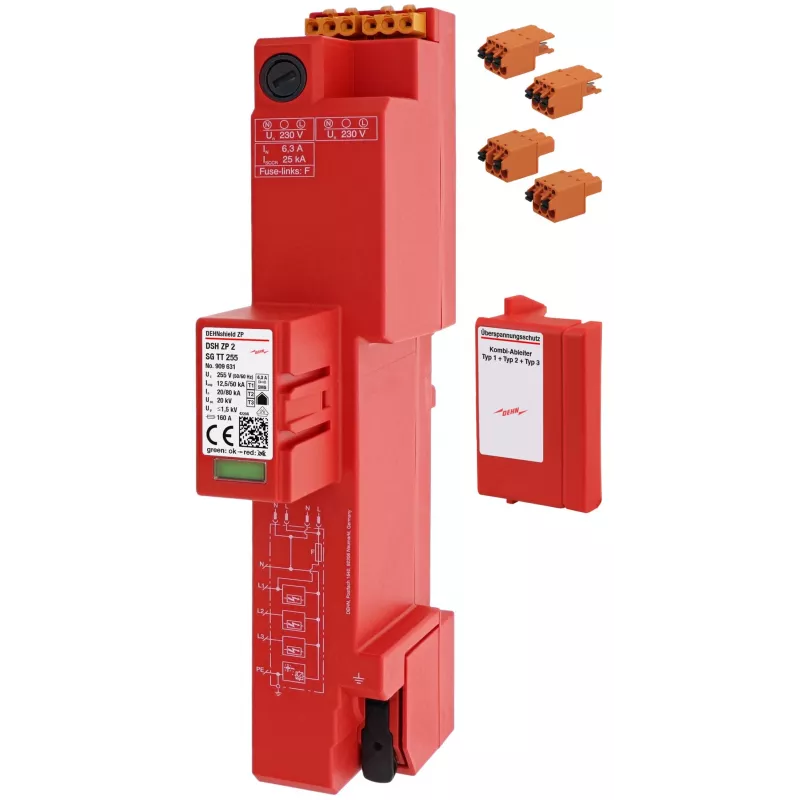

DEHN DSH ZP 2 SG TT 255 1+2 tipo kombinuotasis viršįtampių ribotuvas DEHNshield ZP 2 SG 909631

Kai reikia apsaugoti TT ir TN-S sistemos maitinimo tinklą nuo tiesioginių žaibo impulsų ir perjungimo viršįtampių, DEHN DSH ZP 2 SG TT 255 užtikrina patikimą apsaugą su 50 kA bendru žaibo impulsu.

Kodėl verta rinktis

• Didelė iškrovos galia: 12,5 kA vienam poliui (10/350 µs) ir 50 kA bendra.
• Žema apsaugos įtampa: ≤ 1,5 kV esant Iimp, apsauganti jautrią įrangą.
• 50 kA rms sekančiosios srovės gesinimo geba saugiam darbui.
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C.
• Kompaktiška 4 polių konstrukcija taupo vietą DIN bėgelyje.

Techniniai duomenys

• SPD tipas: 1 + 2 tipo kombinuotasis ribotuvas
• Tinklo sistema: TT ir TN-S
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali įtampa (Un): 230 / 400 V AC
• Žaibo impulsinė srovė (Iimp) vienam poliui: 12,5 kA (10/350 µs)
• Žaibo impulsinė srovė (Iimp) bendra: 50 kA (10/350 µs)
• Nominali iškrovos srovė (In) vienam poliui: 20 kA (8/20 µs)
• Nominali iškrovos srovė (In) bendra: 80 kA (8/20 µs)
• Apsaugos įtampa (Up) esant Iimp: ≤ 1,5 kV
• Apsaugos įtampa (Up) esant In: ≤ 1,2 kV
• Sekančiosios srovės gesinimo geba (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reakcijos laikas (tA): ≤ 100 ns
• Montavimo tipas: 35 mm DIN bėgelis
• Polių skaičius: 4
• Apsaugos laipsnis (korpusas): IP20
• Technologija: užkapsuliuotas kibirkštinis tarpas
• Prijungimo skerspjūvis: 1,5 - 35 mm² vienagyslė / 1,5 - 25 mm² daugiagyslė

Kam tinka

Šis kombinuotasis viršįtampių ribotuvas skirtas profesionalams ir įmonėms, kurioms reikia patikimos apsaugos pastatų elektros skirstymo sistemose su TT ar TN-S tinklu. Jis idealiai tinka montuoti pagrindiniuose skirstomuosiuose skyduose, kuriuose įrengiama 4 polių apsauga nuo žaibo ir perjungimo viršįtampių.

Kaip naudoti

Montuokite ant 35 mm DIN bėgelio. Prijunkite fazinius laidininkus ir nulį bei įžeminimo laidą pagal schemą. Užtikrinkite, kad prijungimo skerspjūvis atitiktų reikalavimus: vienagyslių laidų – 1,5–35 mm², daugiagyslių – 1,5–25 mm². Įrenginys neturi būti naudojamas be papildomų apsaugos priemonių, jei viršijamos nurodytos vertės.

Patarimas: reguliariai tikrinkite indikatorių, kad įsitikintumėte, jog apsauga veikia. Sumontavę patikėkite kvalifikuotam elektrikui, kad būtų laikomasi vietinių elektros saugos taisyklių.
