DEHN DSH TNS 255 FM kombinuotasis viršįtampių ribotuvas Type 1+2 TN-S sistemoms (941405)

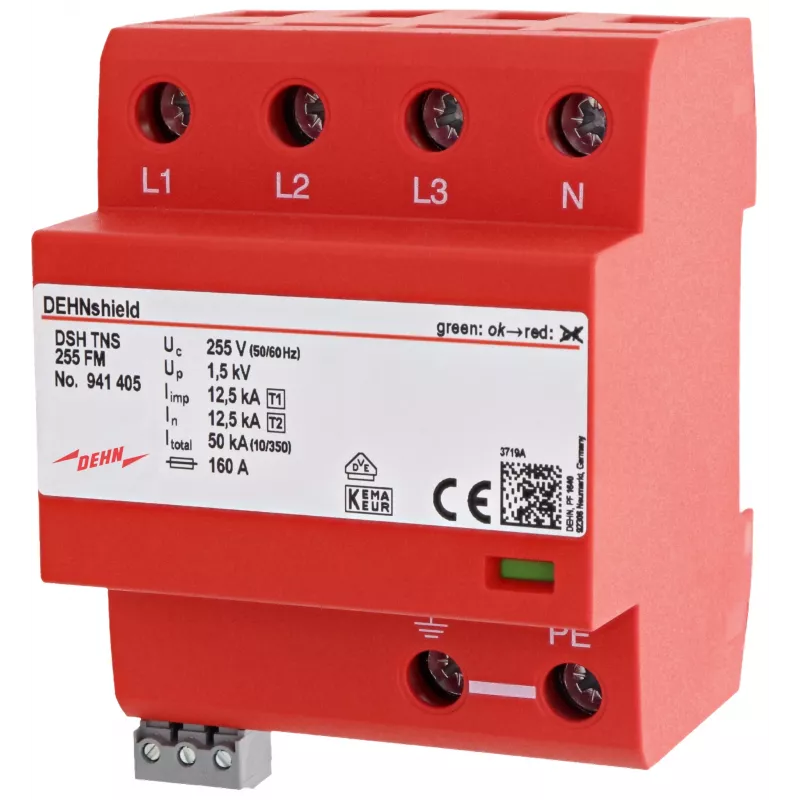

Keturių polių korpusas su integruotu nuotolinio signalizavimo kontaktu – tai iš karto išduoda, kad DEHN DSH TNS 255 FM (941405) skirtas rimtam darbui pagrindiniame skirstomajame skydelyje. Šis kombinuotasis Type 1+2 viršįtampių ribotuvas sujungia žaibo srovės ir perjungimo viršįtampių apsaugą viename įrenginyje, todėl nereikia atskirų pakopų – sprendimas, taupantis vietą ir montavimo laiką.

Kodėl verta rinktis

• Kombinuota Type 1+2 apsauga pagal IEC/EN 61643-11 – vienas įrenginys visam spektrui
• Sukurta TN-S sistemoms, kurių nominali įtampa 230/400 V AC
• Didelė iškrovos galia: 7 kA (10/350 µs) vienam poliui, 28 kA bendra
• Žema apsaugos įtampa ≤ 1,5 kV
• Integruotas bekontaktis perjungiamasis kontaktas nuotoliniam signalizavimui
• Termoplastinis korpusas, raudonas, UL 94 V-0, IP20

Kasdienėje eksploatacijoje

Montuojamas ant 35 mm DIN bėgelio, šis ribotuvas užtikrina patikimą apsaugą nuo trumpalaikių viršįtampių. Jo gebėjimas užgesinti lydžiąją srovę siekia 50 kA rms, o trumpojo jungimo atsparumas – 50 kA rms (su 160 A gG atsarginiu saugikliu), todėl saugus darbas garantuojamas net gedimų atveju. Nuotolinio signalizavimo kontaktas leidžia integruoti į pastato valdymo sistemas ir stebėti būseną.

Techniniai duomenys

• SPD tipas: Type 1+2 kombinuotasis ribotuvas
• Įžeminimo sistema: TN-S
• Nominali įtampa (Un): 230 / 400 V AC (50/60 Hz)
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA
• Impulsinė srovė (Iimp) (10/350 µs): 7 kA vienam poliui / 28 kA bendra
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV (esant Iimp) / ≤ 1,2 kV (esant In)
• Gebėjimas užgesinti lydžiąją srovę (Ifi): 50 kA rms
• Reakcijos laikas (tA): < 100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Polių skaičius: 4
• Montavimas: 35 mm DIN bėgelis
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Apsaugos laipsnis: IP20
• Nuotolinio signalizavimo kontaktas: taip (bekontaktis perjungiamasis)
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms (su maks. atsarginiu saugikliu)
• Maks. atsarginis saugiklis: 160 A gG
• Prijungimo skerspjūvis (vientisos/gijinės): 1,5–35 mm² / 1,5–25 mm²

Kam tinka

Ribotuvas skirtas elektros inžinieriams, projektuotojams ir įmonių techninėms tarnyboms, kurioms reikia patikimos apsaugos TN-S sistemose. Idealiai tinka pagrindiniams skirstomiesiems skydams pramonės objektuose, komerciniuose pastatuose ar daugiabučių namų įvaduose, kur būtina apsauga nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių.

Kaip naudoti

Montuokite ant 35 mm DIN bėgelio pagrindiniame skirstomajame skydelyje. Prieš montavimą įsitikinkite, kad sistema atitinka TN-S reikalavimus. Prijunkite fazinius ir neutralų laidininkus prie atitinkamų gnybtų, o PE – prie įžeminimo. Nuotolinio signalizavimo kontaktą prijunkite prie pastato valdymo sistemos, kad galėtumėte stebėti ribotuvo būseną. Būtinai naudokite 160 A gG atsarginį saugiklį, jei to reikalauja instaliacija.

Patarimas: reguliariai tikrinkite ribotuvo būseną – DEHN DSH TNS 255 FM turi vizualinę indikaciją, o nuotolinis signalizavimas leis laiku sureaguoti į gedimą. Siekiant ilgaamžiškumo, montuokite skydelyje, apsaugotame nuo tiesioginio vandens poveikio, nors korpusas atsparus IP20.
