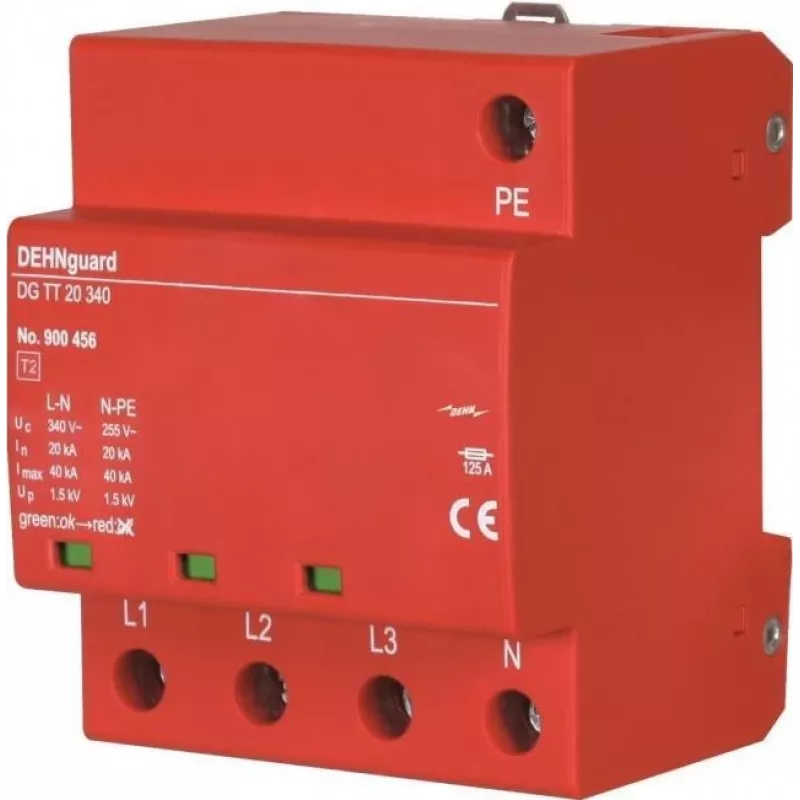

DEHN DG TT 20 340 4 polių 2 tipo apsaugos nuo viršįtampių įtaisas TT ir TN-S sistemoms

DEHN DG TT 20 340 išsiskiria iš įprastų apsaugos nuo viršįtampių įtaisų savo keturių polių varistorių konstrukcija, specialiai sukurta TT ir TN-S įžeminimo sistemoms. Skirtingai nei bendros paskirties 2 tipo įrenginiai, jis užtikrina 20 kA (8/20 µs) vardinę iškrovos srovę ir 40 kA maksimalią iškrovos srovę, taip užtikrindamas patikimą žemos įtampos įrenginių apsaugą. Kompaktiškas termoplastinis korpusas, atitinkantis UL 94 V-0, montuojamas tiesiai ant 35 mm DIN bėgelio, todėl tai paprastas skirstomųjų skydų atnaujinimas.

Privalumai

• 2 tipo apsaugos nuo viršįtampių įtaisas (SPD) pagal EN 61643-11 ir IEC 61643-11
• 4 polių konfigūracija trifazėms sistemoms su nuliniu laidininku
• Maksimali nuolatinė darbinė įtampa Uc: 340 V AC
• Apsaugos įtampos lygis Up ≤ 1,5 kV – saugus jautriai įrangai
• Vizuali būsenos indikacija (žalia/raudona vėliavėlė) – greitai patikrinkite
• Be lydinčiosios srovės – didesnis patikimumas ir mažesnis krūvis aukštesnio lygio apsaugai

Naudojimas praktikoje

Pagrindiniame skirstomajame skydelyje sumontuotas DEHNguard DG TT 20 340 nuolat stebi pereinamuosius viršįtampius. Kai įvyksta viršįtampis – ar dėl žaibo, ar perjungimo procesų – varistoriai sureaguoja per 25 nanosekundes ir nukreipia energijos perteklių į žemę. Įrenginys skirtas TT ir TN-S įžeminimo sistemoms, kuriose nulinis ir apsauginis laidininkai yra atskirti, todėl veikia teisingai be nereikalingų atjungimų. Trumpojo jungimo atlaikymo geba (50 kA RMS) ir suderinamumas su atsarginiais saugikliais iki 125 A gG leidžia jį integruoti į esamas instaliacijas be didelių pakeitimų. Darbinės temperatūros diapazonas nuo -40 °C iki +80 °C daro jį tinkamą įvairioms aplinkoms – nuo šaldymo sandėlių iki pramonės objektų.

Pagrindinės specifikacijos

• Gamintojas: DEHN + SÖHNE
• Modelis: DG TT 20 340
• MPN: 900456
• EAN: 6942299502336
• SPD tipas: 2 tipas
• Suderinamos įžeminimo sistemos: TT, TN-S
• Polių skaičius: 4
• Maksimali nuolatinė darbinė įtampa (Uc): 340 V AC
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Reagavimo laikas (tA): ≤ 25 ns
• Trumpojo jungimo atlaikymo geba (Isccr): 50 kA (RMS)
• Maks. atsarginis saugiklis (gG): 125 A
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Apsaugos laipsnis: IP20
• Standartai: EN 61643-11, IEC 61643-11
• Technologija: varistorinė
• Gedimo indikacija: vizuali (žalia/raudona vėliavėlė)
• Lydinčiosios srovės gesinimas: nėra lydinčiosios srovės

Pabaigai

DEHN DG TT 20 340 – patikimas pasirinkimas apsaugant elektros įrenginius TT ir TN-S sistemose, suderinantis didelę iškrovos galią su kompaktišku, DIN bėgelio montavimo dizainu.
