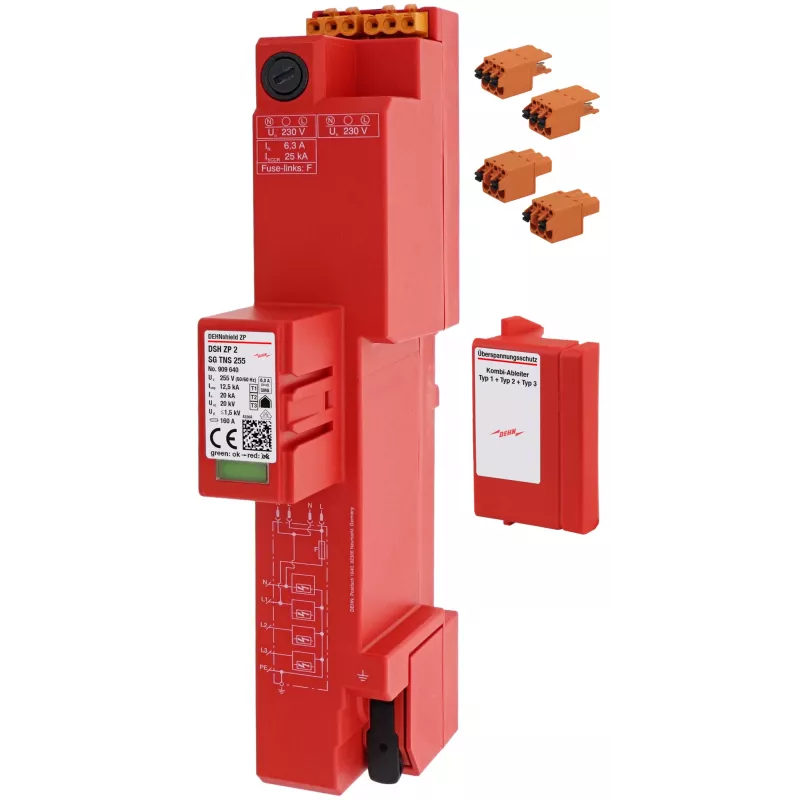

DEHN DEHNshield ZP 2 SG TNS 255 1+2 tipo kombinuotasis žaibo srovės ir viršįtampių ribotuvas 909640

Įrenginio apsauga nuo žaibo ir perjungimo viršįtampių tampa paprastesnė, kai pagrindiniame skirstomajame skydelyje sumontuojamas vienas kompaktiškas modulis. DEHN DEHNshield ZP 2 SG TNS 255 sujungia 1 ir 2 tipo apsaugą, užtikrindamas patikimą žemos įtampos tinklų apsaugą nuo didelės energijos trumpalaikių viršįtampių.

Kam skirta

Elektros projektų planuotojams, skydų gamintojams ir pastatų ūkio vadovams, kuriems reikia patikimos, vietą taupančios viršįtampių apsaugos pagrindiniuose skirstomuosiuose skydeliuose su TN-S įžeminimo sistema. Idealiai tinka, kai žaibo srovės ir viršįtampių apsauga turi būti integruota viename įrenginyje.

Pagrindinės savybės

• Kombinuotas 1+2 tipo žaibo srovės ir viršįtampių ribotuvas TN-S tinklams
• Didelis išlydžio pajėgumas: 25 kA bendroji žaibo impulso srovė (10/350 µs)
• Žemas įtampos apsaugos lygis ≤ 1,5 kV, užtikrinantis efektyvią įrangos apsaugą
• Terminis atjungiklis su vizualine gedimo indikacija (žalia/raudona)
• Kompaktiškas, 2 modulių, montuojamas ant DIN bėgelio

Specifikacijos

• SPD tipas: kombinuotas žaibo srovės ir viršįtampių ribotuvas 1 + 2 tipas
• Tinklo konfigūracija: TN-S
• Nominali įtampa: 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa: 255 V AC
• Bendroji žaibo impulso srovė (10/350 µs): 25 kA
• Žaibo impulso srovė vienam poliui (10/350 µs): 12,5 kA
• Nominali išlydžio srovė vienam poliui (8/20 µs): 25 kA
• Maks. išlydžio srovė vienam poliui (8/20 µs): 50 kA
• Įtampos apsaugos lygis esant I_imp: ≤ 1,5 kV
• Įtampos apsaugos lygis esant I_n: ≤ 1,2 kV
• Reakcijos laikas: < 100 ns
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Montavimo tipas: 35 mm DIN bėgelis
• Modulių skaičius: 2 TE
• Apsaugos laipsnis: IP20
• Atsparumas trumpajam jungimui: 50 kA_rms
• Integruotas atjungiklis: taip, terminis
• Gedimo indikacija: vizualinė (žalia/raudona)
• Atitiktis standartams: IEC 61643-11 / EN 61643-11

Naudojimo patarimai

Montuokite DEHNshield ZP 2 SG TNS 255 prie įvado arba pagrindiniame skirstomajame skydelyje, kad apsaugotumėte žemiau esančią įrangą. Užtikrinkite tinkamą įžeminimą ir laikykitės vietinių elektros instaliacijos taisyklių, skirtų TN-S sistemoms.

Patarimas: prieš montuodami visada išjunkite maitinimą ir patikrinkite, ar tinklo varža atitinka reikalavimus. Reguliariai tikrinkite indikatoriaus spalvą – jei ji pasikeitė į raudoną, nedelsdami pakeiskite modulį, kad apsauga išliktų veiksminga.
