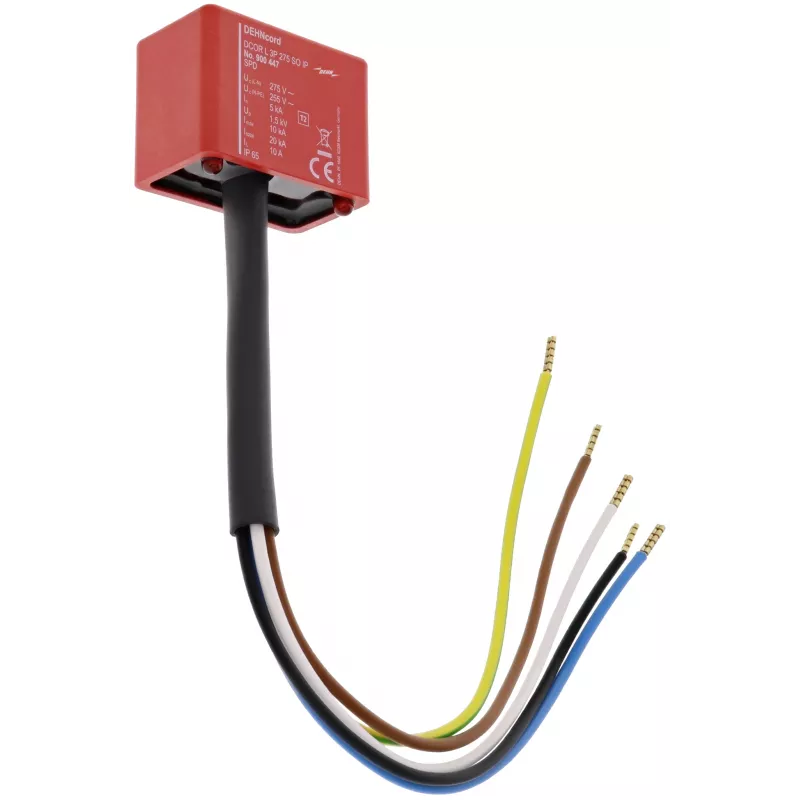

DEHN DEHNcord L3P 275SO IP 2 tipo viršįtampių apsaugos įtaisas (900447)

Nominalioji iškrovos srovė (8/20 µs) – 20 kA, o didžiausioji – 40 kA. Šis DEHN DEHNcord L3P 275SO IP 2 tipo viršįtampių apsaugos įtaisas skirtas trifaziams tinklams su nuliniu laidininku apsaugoti nuo pereinamųjų viršįtampių. Montuojamas ant 35 mm DIN bėgelio skirstomuosiuose skyduose, jis apsaugo žemos įtampos įrangą nuo žaibo išlydžių ar perjungimo operacijų sukeliamų pažeidimų.

Pagrindinės specifikacijos

• 2 tipo viršįtampių apsaugos įtaisas pagal EN 61643-11 / IEC 61643-11
• Nominalioji įtampa: 230 / 400 V AC
• Didžiausia nuolatinė darbinė įtampa: 275 V AC
• Nominalioji iškrovos srovė (8/20 µs): 20 kA
• Didžiausia iškrovos srovė (8/20 µs): 40 kA
• Apsaugos lygis esant In: ≤ 1,3 kV
• Apsaugos lygis esant 5 kA: ≤ 1,1 kV
• 3 polių + N konfigūracija su apsaugos keliais L1-N, L2-N, L3-N, N-PE
• Vizualinė būsenos indikacija: žalia = OK, raudona = gedimas
• Prijungimas: varžtiniai gnybtai 1,5–35 mm² vienagysliams arba 1,5–25 mm² daugiagysliams laidininkams
• Maks. atsarginis saugiklis: 125 A gG
• Trumpojo jungimo atsparumas: 50 kA_rms
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20

Kodėl verta rinktis

DEHNcord L3P 275SO IP užtikrina patikimą trifazių maitinimo tinklų apsaugą dėl didelės iškrovos galios ir žemo apsaugos lygio. Kompaktiška konstrukcija, pritaikyta DIN bėgeliui, palengvina montavimą skirstomuosiuose skyduose, o aiškus vizualinis indikatorius leidžia greitai atlikti techninę priežiūrą.

Idealūs naudojimo atvejai

• Pramoninių valdymo sistemų ir mašinų apsauga
• Komercinių pastatų maitinimo skirstymo apsauga nuo viršįtampių
• Montavimas pogrupio skirstomuosiuose skyduose, siekiant apsaugoti žemesnio lygio įrangą

Gera žinoti

Įtaisas skirtas naudoti TN-S ir TT maitinimo sistemose. Jis turi 3 polių + N konfigūraciją, užtikrinančią visų fazių ir nulinio laidininko apsaugą. Varžtiniai gnybtai pritaikyti įvairių skerspjūvių laidininkams, o įtaisas gali būti apsaugotas iki 125 A gG saugikliu.

Patarimas: montuodami šį įtaisą, įsitikinkite, kad skirstomajame skyde yra pakankamai vietos 35 mm DIN bėgeliui ir kad laikomasi gamintojo nurodytų atstumų iki kitų įrenginių. Periodiškai tikrinkite indikatoriaus spalvą – raudona spalva reiškia, kad įtaisą reikia pakeisti. Siekiant išvengti nereikalingų prastovų, rekomenduojama turėti atsarginį įtaisą.
