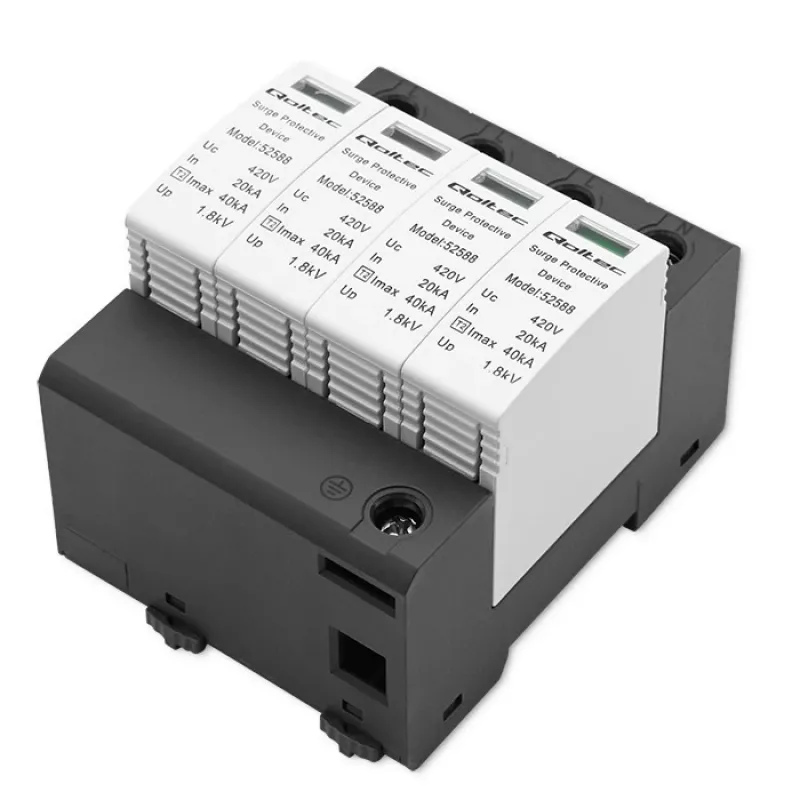

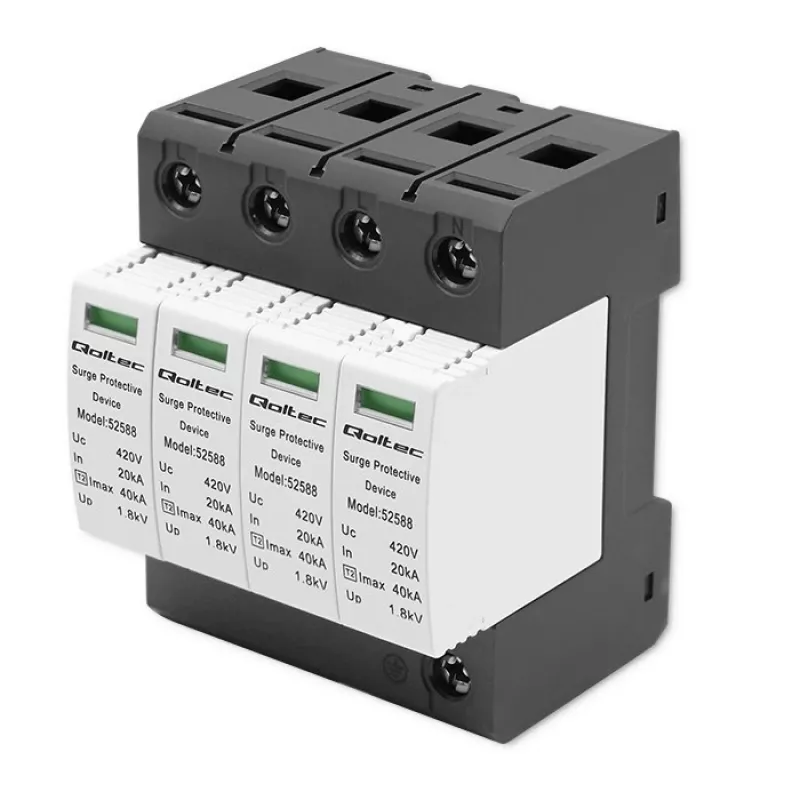

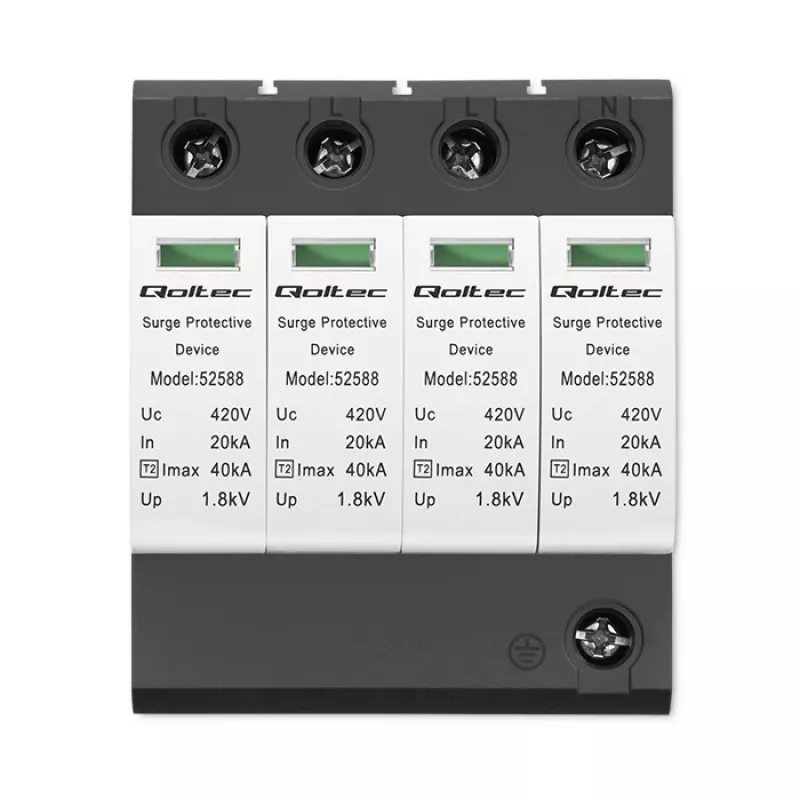

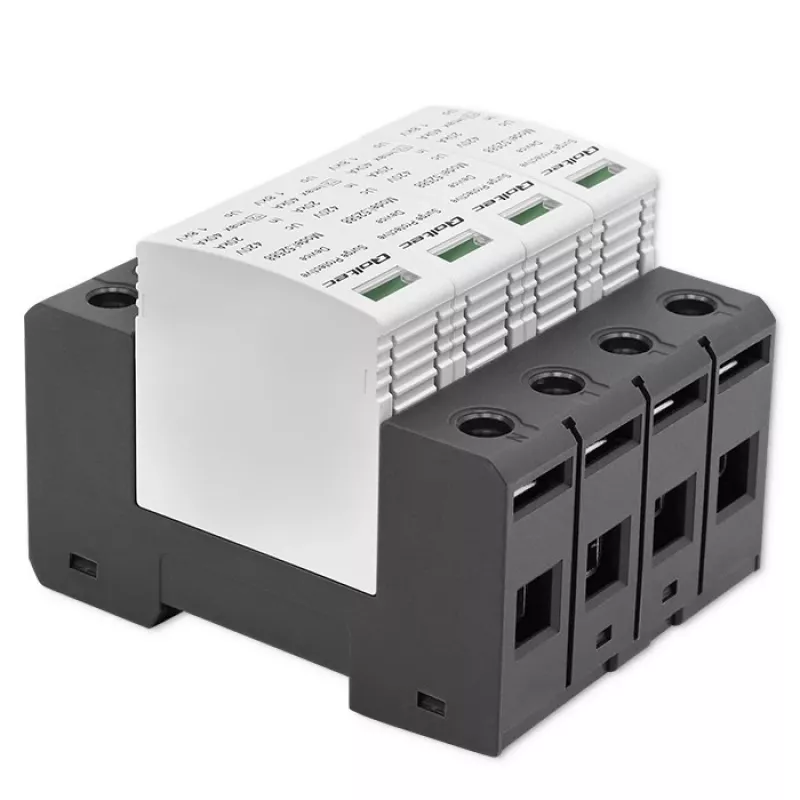

Apsaugos nuo viršįtampių įrenginys QOLTEC 52588 AC 4P 420V T2 C – 4 polių kintamosios srovės viršįtampių ribotuvas, 420 V, 2 tipo

QOLTEC 52588 AC 4P 420V T2 C yra 4 polių 2 tipo viršįtampių ribotuvas, skirtas apriboti trumpalaikes viršįtampius kintamosios srovės skirstomuosiuose tinkluose. Įrenginys montuojamas skirstomuosiuose skyduose ir užtikrina koordinuotą daugiafazių grandinių apsaugą, apsaugodamas elektros instaliaciją bei prijungtą įrangą nuo žaibų sukeltų viršįtampių ir perjungimo procesų. Kompaktiškas korpusas ir standartiniai montavimo sprendimai leidžia lengvai integruoti į komercinius ir gyvenamuosius skydus.

Privalumai

Šis viršįtampių ribotuvas užtikrina keturių polių apsaugą, tinkančią įprastoms trifazėms sistemoms su nuliniu laidininku, leidžiančią vienu metu apsaugoti visus fazinius ir nulinį laidininkus. Kaip 2 tipo įrenginys, jis skirtas valdyti perjungimo viršįtampius ir liekamąją žaibo energiją po pagrindinės apsaugos. Dėl savo konstrukcijos supaprastinamas montavimas daugiafazėse instaliacijose ir sumažinama įrangos gedimų ar izoliacijos pažeidimų rizika dėl trumpalaikių viršįtampių.

Tinka

• Skirstomiesiems skydams gyvenamuosiuose pastatuose
• Komerciniams elektros skydams ir mažoms pramoninėms instaliacijoms
• Variklių, valdymo įrangos ir elektroninių prietaisų, prijungtų prie trifazių sistemų, apsaugai
• Modernizavimo projektams, kai reikalinga koordinuota 2 tipo apsauga

Pagrindinės techninės specifikacijos

• Konfigūracija: 4 polių viršįtampių ribotuvas (trys fazės ir nulis)
• Vardinė sistemos įtampa: suderinama su 420 V klasės kintamosios srovės sistemomis
• Apsaugos klasė: 2 tipas (skirtas trumpalaikiams viršįtampiams po pagrindinės apsaugos)

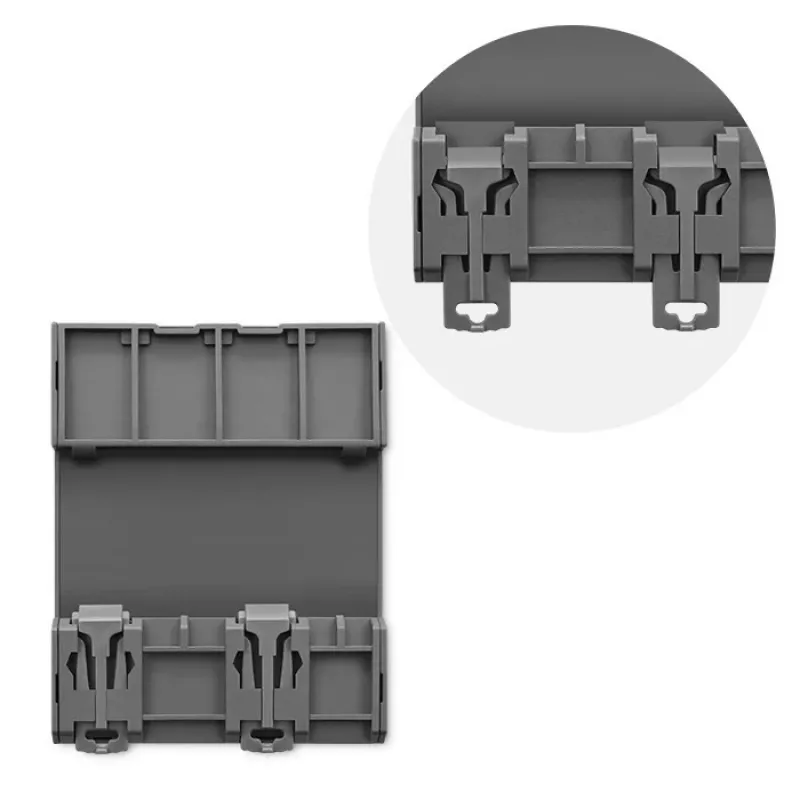

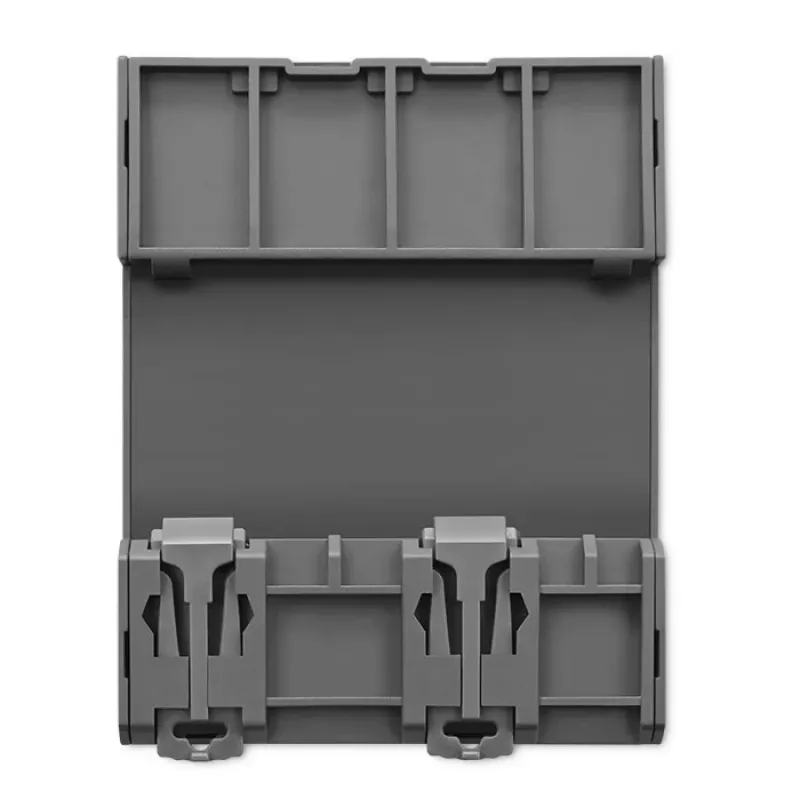

• Montavimas: skirstomajame skyde / DIN bėgelio formos faktorius
• Pagrindinė funkcija: sumažinti trumpalaikius viršįtampius, kylančius dėl žaibų ir perjungimo procesų

Kaip naudoti

Įrenginį montuokite skirstomajame skyde kuo arčiau įvadinio maitinimo ir jautrios įrangos, kad būtų kuo trumpesni laidai. Prijunkite tris fazinius laidininkus ir nulinį laidininką prie atitinkamų gnybtų, užtikrinkite mažos varžos potencialų išlyginimą su įžeminimo sistema. Prieš pradėdami eksploatuoti, patikrinkite, ar aukštesnio lygio apsaugos įtaisai ir įžeminimas yra suderinti su 2 tipo apsauga. Periodiškai tikrinkite įrenginį ir jungtis kaip įprastinės elektros priežiūros dalį.

Rekomendacijos

Naudokite šį 2 tipo viršįtampių ribotuvą kaip sluoksniuotos apsaugos schemos dalį: derinkite jį su pagrindine apsauga ir tinkamu įžeminimu, kad būtų užtikrintas efektyvus viršįtampių slopinimas. Venkite montuoti įrenginį be patikrinto įžeminimo, o keisdami naudokite tik originalias charakteristikas ir montavimo reikalavimus atitinkantį įrenginį.
