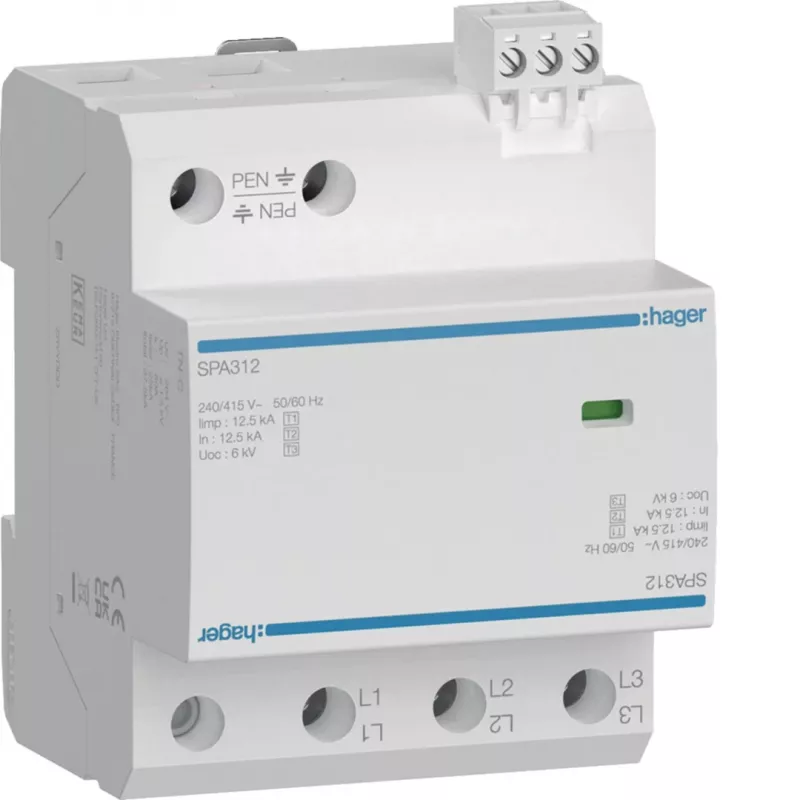

Hager SPA312 1+2+3 tipo viršįtampių apsaugos įtaisas, 3 polių, 12,5 kA, TN-C, DIN bėgiui

12,5 kA impulsinė srovė vienam poliui (10/350 µs) – toks parametras iš karto išduoda, kad Hager SPA312 skirtas tiesioginiams žaibo smūgiams atlaikyti TN-C sistemose. Tai kombinuotas 1+2+3 tipo viršįtampių apsaugos įtaisas, kurio nereikia papildyti atskirais moduliais.

Kodėl verta rinktis

• Didelė impulsinė atspara: 12,5 kA vienam poliui (10/350 µs) – apsaugo net nuo tiesioginių žaibo iškrovų.
• Kombinuota 1+2+3 tipo apsauga – vienas įtaisas padengia visus viršįtampių lygius.
• Nuotolinio signalizavimo kontaktas – galima integruoti į pastato monitoringo sistemą.
• Integruotas atjungiklis – saugus izoliavimas be papildomų priemonių.
• Vizuali būsenos indikacija (žalia/raudona) – lengva patikrinti, ar apsauga veikia.

Techniniai duomenys

• Polių skaičius: 3
• Įžeminimo sistema: TN-C
• Nominali iškrovos srovė (In): 20 kA vienam poliui (8/20 µs)
• Maksimali iškrovos srovė (Imax): 50 kA vienam poliui (8/20 µs)
• Nominali įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa: 275 V AC
• Apsaugos lygis (Up): < 1,5 kV
• Reakcijos laikas: < 25 ns
• Maksimalus apsauginis saugiklis: 160 A gG
• Darbinė temperatūra: nuo -25 iki +60 °C
• Montavimas: DIN bėgiui, 3 moduliai (TE)

Kam tinka

Hager SPA312 rekomenduojamas pramonės ir komerciniams objektams, kuriuose įrengta TN-C tipo maitinimo sistema. Jis apsaugos jautrią įrangą – automatikos valdiklius, serverių maitinimo šaltinius, dažnio keitiklius – nuo trumpalaikių viršįtampių, galinčių sutrikdyti gamybos procesus ar sugadinti brangią įrangą. Tinka ir tiems, kurie vertina ilgalaikį patikimumą bei mažesnes eksploatavimo išlaidas.

Naudojimas

Įtaisas montuojamas ant DIN bėgio skirstomojoje spintoje, 3 modulių pločio. Prieš montavimą įsitikinkite, kad sistema atitinka TN-C reikalavimus. Prijungus nuotolinio signalizavimo kontaktą, galima stebėti apsaugos būseną per pastato valdymo sistemą. Rekomenduojama periodiškai patikrinti indikatoriaus spalvą – žalia reiškia, kad apsauga veikia tinkamai, raudona – kad įtaisą reikia keisti.

Patarimas: viršįtampių apsaugos įtaisą visada junkite prieš jautriausią įrangą, o maksimalų apsauginį saugiklį (160 A gG) parinkite pagal esamą instaliaciją. Jei TN-C sistemoje yra atskirti PE ir N laidininkai, pasitarkite su elektriku dėl papildomų apsaugos priemonių.
