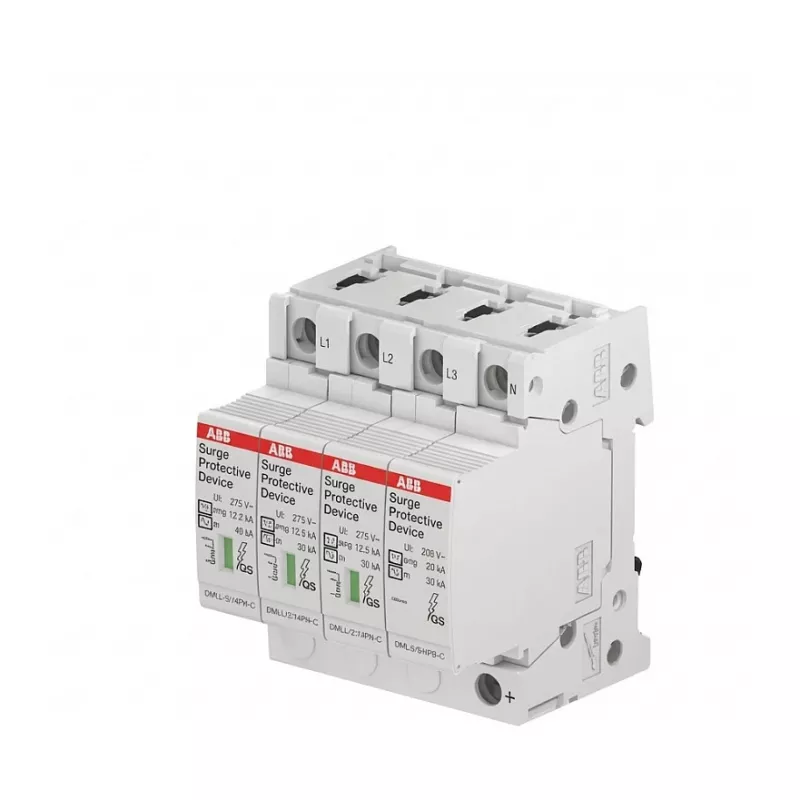

Apsauginis įtaisas nuo viršįtampių ABB OVR T1‑T2 3N 12.5‑275s P QS SPD Kombi T1+2 12.5kA pro Pol. TT/TNS 3P

Šis kombinuotas ABB OVR T1‑T2 3N 12.5‑275s P QS apsauginis įtaisas nuo viršįtampių (SPD) skirtas trifazėms TT ir TNS sistemoms. Jis sujungia 1 ir 2 tipo apsaugos pakopas viename modulyje, taip užtikrinant efektyvią apsaugą nuo žaibo impulsų ir pereinamųjų viršįtampių, kylančių dėl komutacinių procesų. Įrenginys montuojamas skirstomuosiuose skyduose, apsaugant prijungtą elektros įrangą ir sumažinant trikdžius dėl trumpalaikių viršįtampių.

Pagrindinės techninės specifikacijos

• Tipas: Kombinuotas 1+2 tipo (T1+T2)
• Impulsinė srovė: 12,5 kA vienam poliui
• Apsauginė įtampa: Iki 275 V (s)
• Konfigūracija: 3N (trys fazės + nulis) TT/TNS sistemoms
• Montavimas: Ant DIN bėgelio skirstomajame skyde
• Koordinuota apsauga: Suderintas su žemyniniais apsaugos įtaisais, ribojant viršįtampių energijos perdavimą jautriai įrangai

Pritaikymas

Šis SPD idealiai tinka pramoniniams ir komerciniams objektams, kur reikalinga patikima apsauga nuo žaibo ir pereinamųjų viršįtampių. Jis sumažina įrangos gedimo riziką ir pailgina jos tarnavimo laiką.

Naudojimas

Montuokite įrenginį skirstomajame skyde ant standartinio DIN bėgelio, laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite prie trijų fazių ir nulio pagal 3N konfigūraciją, užtikrindami tinkamą įžeminimą (PE). Patikrinkite, ar aukštesnės grandies apsaugos įtaisai suderinti, o laidų skerspjūviai ir apsaugos parametrai atitinka montavimo sąlygas.

Rekomendacijos

Naudokite šį kombinuotą 1+2 tipo SPD kartu su tinkamu įžeminimu ir koordinuota žemynine apsauga. Po stiprių audrų ar elektros įvykių periodiškai tikrinkite įrenginio būklę – jei indikatorius rodo, kad jis suveikė, arba yra pažeidimų, pakeiskite jį nauju.
