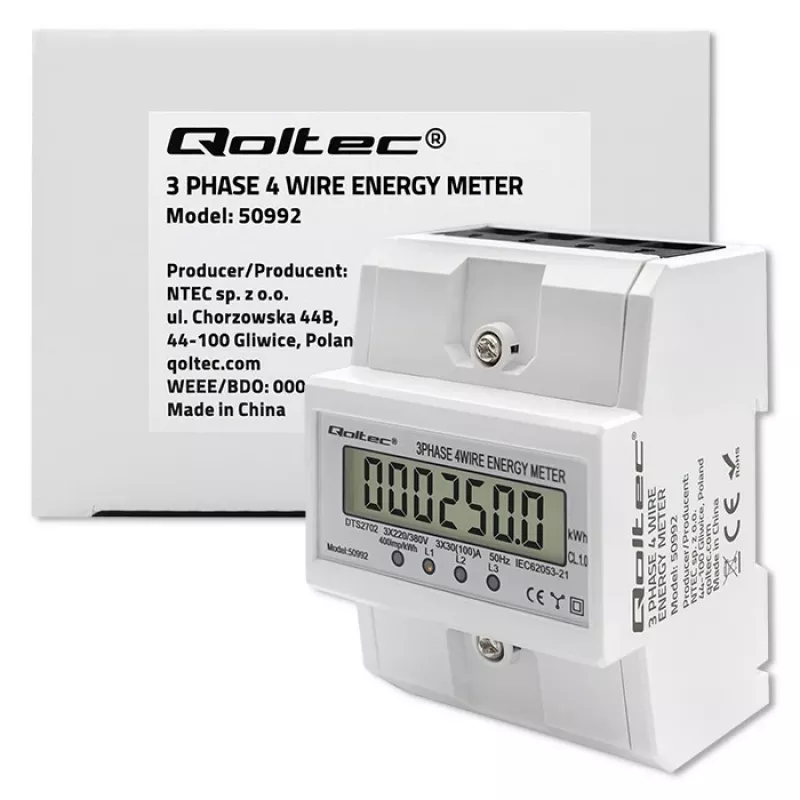

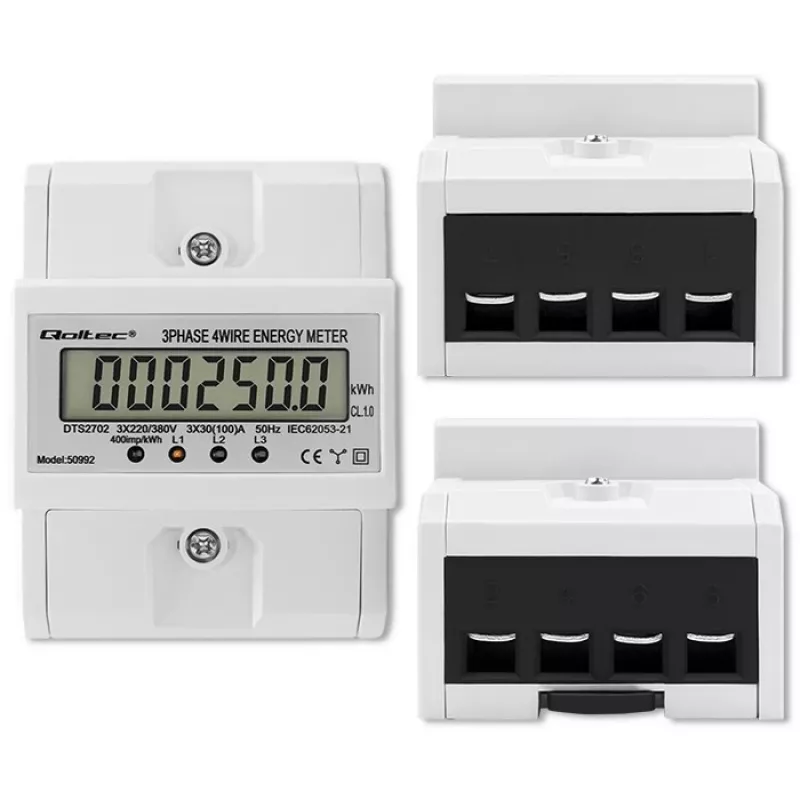

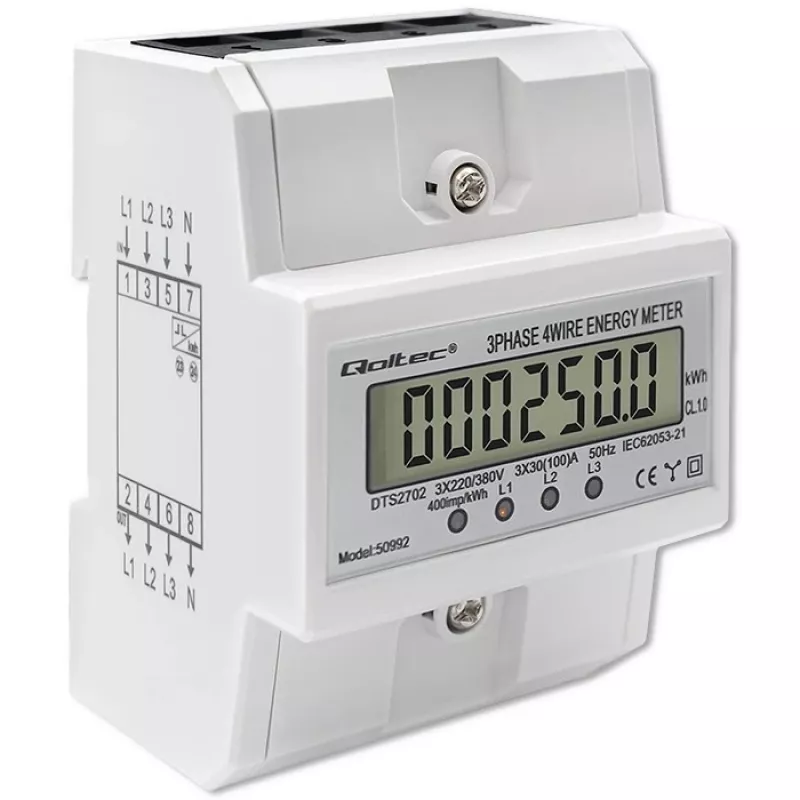

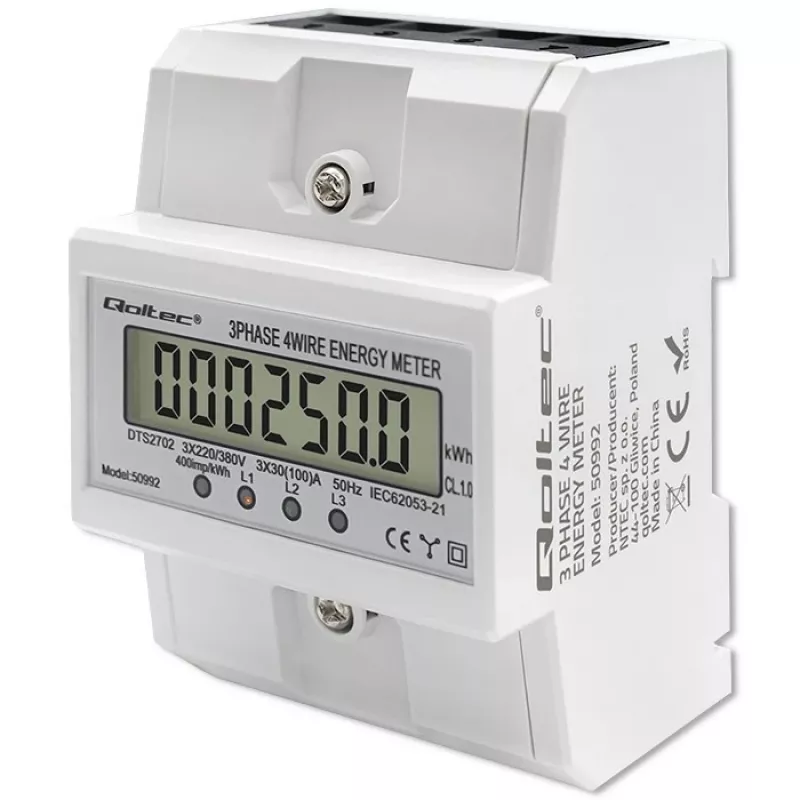

Trifazis elektroninis skaitiklis QOLTEC 50992 400V 100A

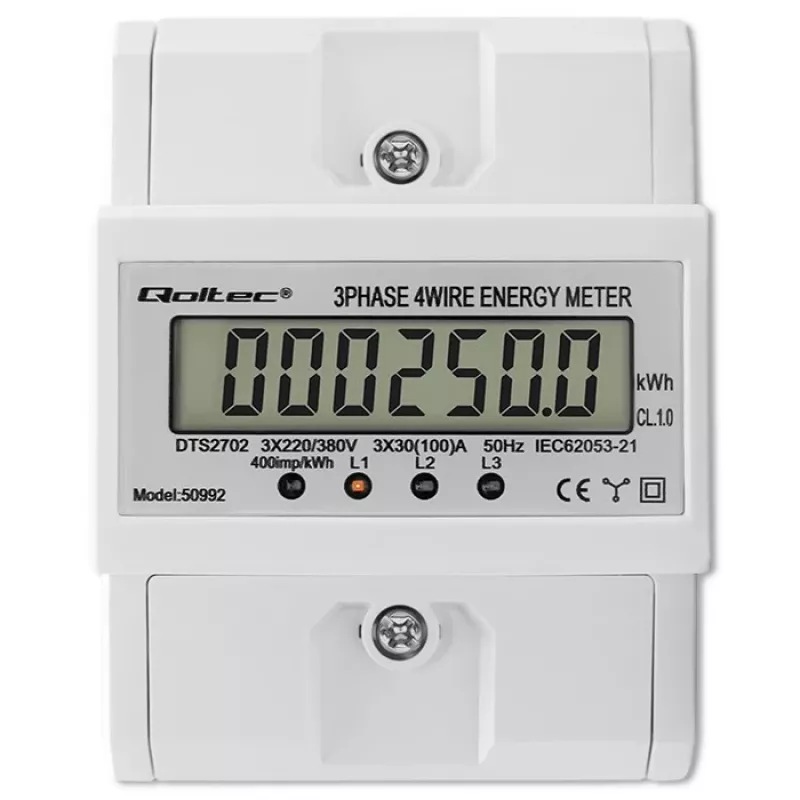

Investicija į energijos taupymą ir kontrolę. Šis trifazis elektroninis skaitiklis leidžia realiu laiku stebėti elektros energijos suvartojimą trifaziuose imtuvuose, maitinamuose 230V/400V kintamąja įtampa, 50Hz dažniu. Veikia esant 0,4% Ib įsijungimo srovei ir 230V AC, užtikrindamas itin efektyvų ir stabilų darbą. LED indikatorius rodo energijos suvartojimą – diodas mirksi dažniu, priklausančiu nuo suvartojamos energijos, su 400 imp/kWh konstanta. LCD ekranas rodo sunaudotos energijos vertę, apskaičiuotą pagal impulsų skaičių. Skaitiklis skirtas montuoti skirstomuosiuose skyduose ant DIN bėgelio TH35.

Pagrindinės techninės specifikacijos

• Trifazis, 4 laidų, 4 modulių
• Vienkryptis – skaičiuoja energiją nepriklausomai nuo srauto krypties

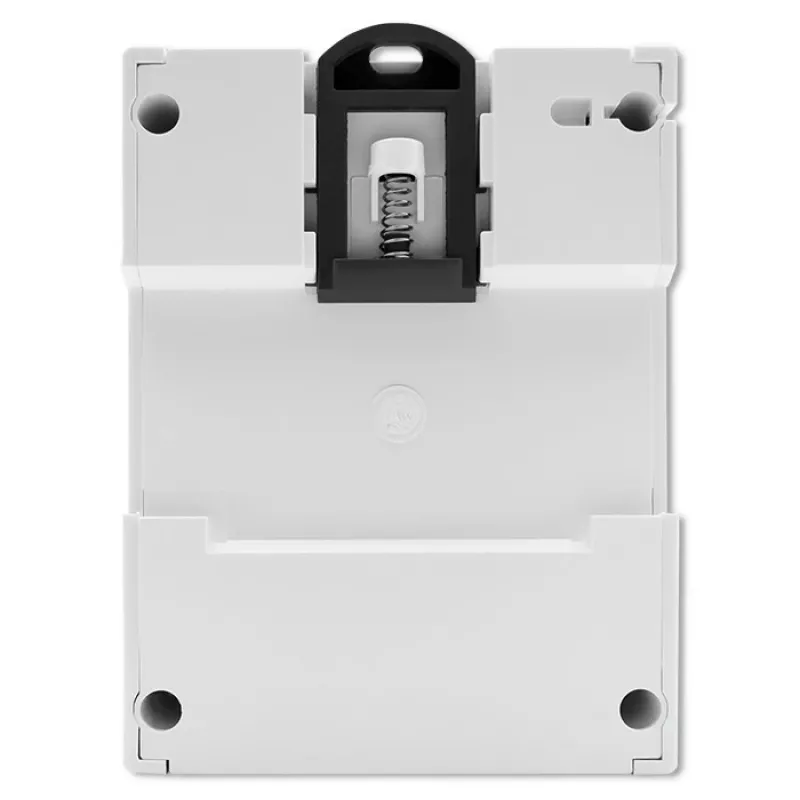

• Standartinis montavimas ant 35 mm DIN bėgelio
• Energijos suvartojimo matavimas rodomas kWh
• LCD ekranas 6+1 skaitmenų
• Atitinka IEC 62053-21 ir DIN EN50022 standartus
• Bazinė srovė: 30 A, maksimali srovė: 100 A
• Tikslumo klasė: 1.0
• Maitinimo įtampa: 3x230/400 V AC
• Dažnis: 50 Hz
• Pulsavimo konstanta: 400 imp/kWh
• Darbinė temperatūra: -20 °C ~ +55 °C
• Matmenys (PxPxA): 65 x 75 x 100 mm
• Svoris: 333 g
• Spalva: balta

Skaitiklis tinka tiek namų, tiek pramoninėms reikmėms: pramoniniuose ir pastatų skirstomuosiuose skyduose, namų instaliacijose (pvz., namų ūkio energijos suvartojimo stebėjimui), gamybos cechuose, dirbtuvėse, sandėliuose, nuomojamų patalpų energijos apskaitai. Komplekte: 1 x energijos skaitiklis, 1 x naudotojo vadovas.

Kaip naudoti

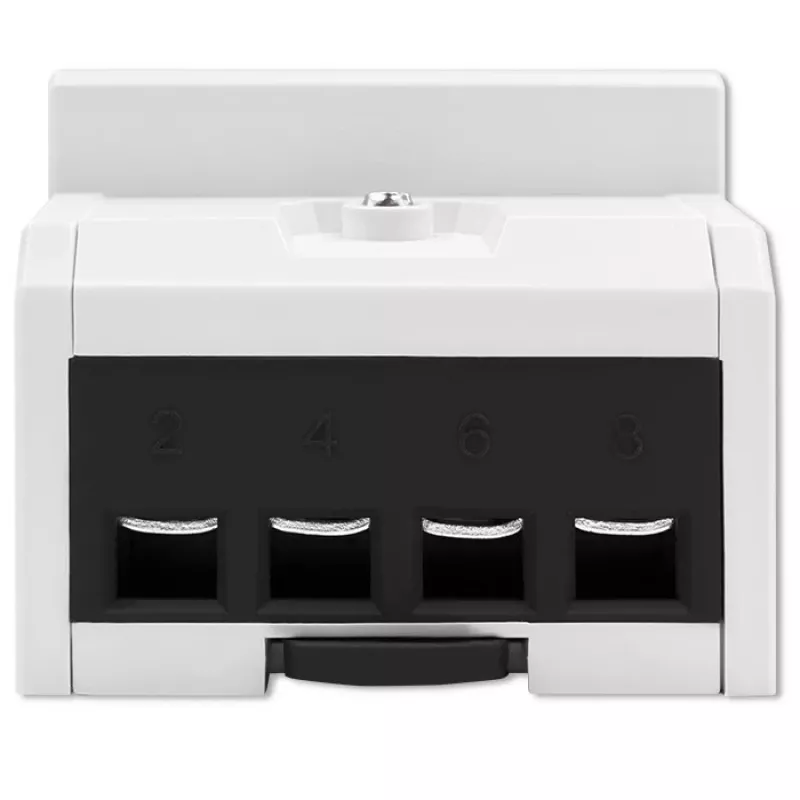

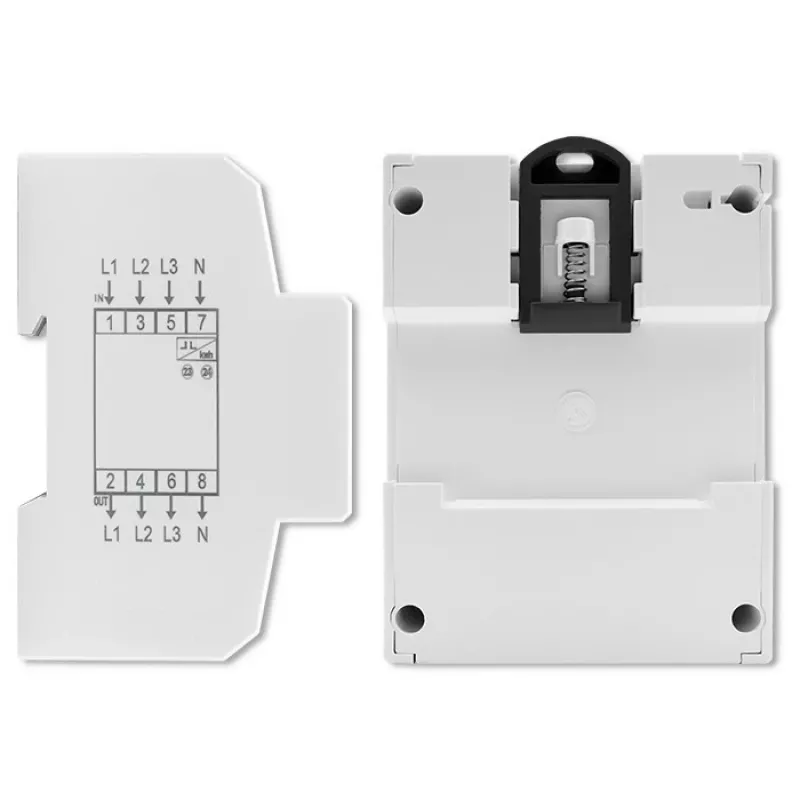

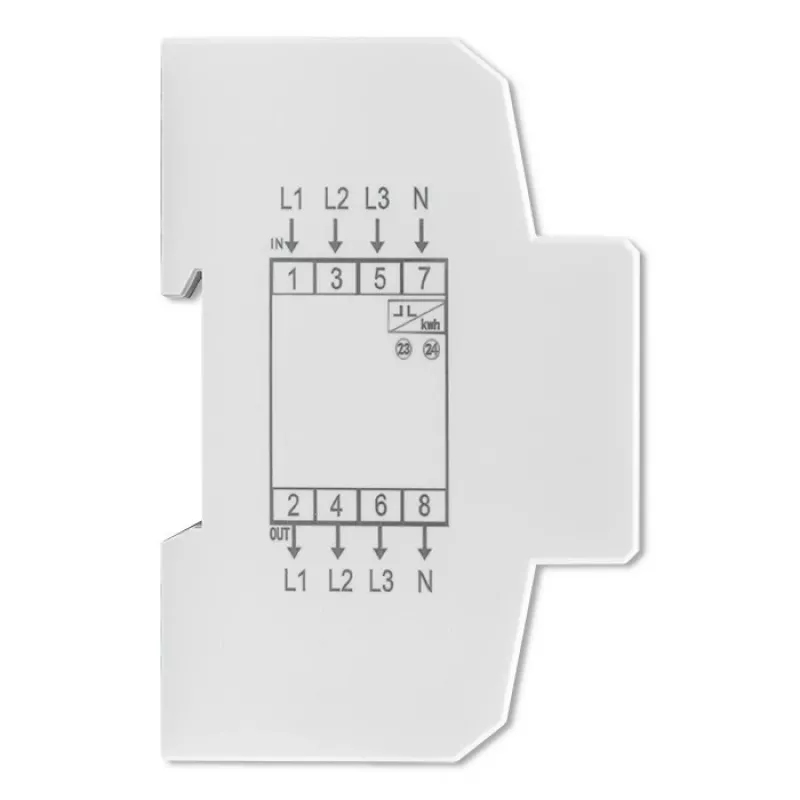

Sumontuokite skaitiklį skirstomajame skyde, laikydamiesi standartinių elektros saugos procedūrų ir vietinių laidų taisyklių. Prijunkite tris fazinius laidus ir nulį (jei reikalaujama pagal konkrečią montavimo schemą) prie atitinkamų gnybtų. Įsitikinkite, kad vardinė srovė nėra viršyta. Po prijungimo patikrinkite įtampos buvimą ir, jei reikia, fazių seką, tada įjunkite grandines ir patikrinkite, ar ekrane teisingai kaupiama energija. Jei reikia išorinių srovės transformatorių, naudokite tinkamo santykio ir poliškumo CT.

Rekomendacijos

Skaitiklį montuoti ir prižiūrėti gali tik kvalifikuotas personalas. Įsitikinkite, kad įrenginys suderinamas su apsauginiais įtaisais, o laidų skerspjūviai ir gnybtų priveržimas atitinka saugos standartus. Periodiškai atlikite vizualinius patikrinimus ir funkcinius bandymus, kad išlaikytumėte matavimo tikslumą.
