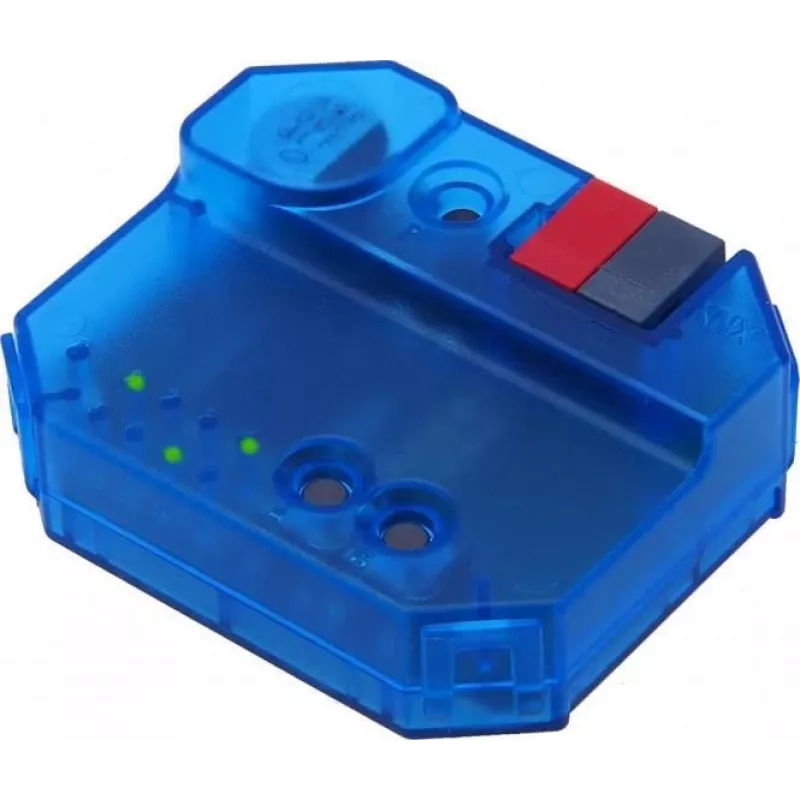

Weinzierl 5269 KNX ENO 626 Secure Gateway EnOcean 8+8 kanalų dvikryptis

EnOcean belaidžių jutiklių ir vykdiklių integravimas į KNX sistemą reikalauja patikimo ir saugaus tilto tarp šių protokolų. Weinzierl 5269 KNX ENO 626 Secure Gateway užtikrina dvikryptį ryšį tarp KNX TP ir EnOcean tinklų, palaikydamas KNX Data Secure, kad pastatų automatizavimo duomenys būtų apsaugoti.

Kam skirtas

Šis gateway skirtas sistemų integratoriams ir pastatų automatizavimo profesionalams, kuriems reikia prijungti EnOcean energiją renkančius įrenginius – jungiklius, jutiklius ir vykdiklius – prie KNX instaliacijos. Tinka tiek naujiems projektams, tiek rekonstrukcijoms, kai pageidaujama arba būtina belaidė EnOcean įranga.

Pagrindinės savybės

• Dvikryptis susiejimas: 8 kanalai iš EnOcean į KNX ir 8 kanalai iš KNX į EnOcean.
• KNX Data Secure palaikymas – šifruotas ryšys KNX magistrale.
• EnOcean radijo dažnis 868,3 MHz (Europa) – patikimas belaidis ryšys.
• Kompaktiškas DIN bėgio korpusas (1 TE plotis) – lengvas montavimas skirstomosiose spintose.
• Maitinimas tiesiai iš KNX magistralės (21–30 V DC), nereikia atskiro maitinimo šaltinio.
• Konfigūravimas per ETS (Engineering Tool Software) – sklandi integracija į KNX projektus.

Specifikacijos

• Produkto tipas: KNX EnOcean gateway
• Ryšio protokolai: KNX TP, EnOcean
• EnOcean dažnis: 868,3 MHz
• Susiejimo kanalai: 8 EnOcean į KNX, 8 KNX į EnOcean
• Maitinimas: KNX magistralė (21–30 V DC)
• Srovės suvartojimas: maks. 10 mA
• Montavimas: DIN bėgis (1 TE)
• Matmenys (A x P x G): 90 x 18 x 64 mm
• Darbinė temperatūra: 0 °C … +45 °C
• Apsaugos klasė: IP20
• Korpuso medžiaga: plastikas
• Programinės įrangos atnaujinimas: per KNX
• Sertifikatas: KNX Certified

Kaip naudoti

Sumontuokite gateway ant DIN bėgio skirstomojoje spintoje ir prijunkite prie KNX magistralės. ETS aplinkoje nustatykite EnOcean įrenginių profilius (EEP) ir susiekite 8 įėjimo bei 8 išėjimo kanalus. Įjunkite KNX Data Secure, kad duomenys magistrale būtų šifruojami. Patikrinkite, ar EnOcean įrenginiai veikia 868,3 MHz dažniu ir yra suderinami su gateway palaikomais EEP.

Patarimas: planuodami integraciją, iš anksto sudarykite EnOcean įrenginių ir jų EEP sąrašą – tai pagreitins konfigūravimą ETS ir padės išvengti nesuderinamumo. Jei projektas reikalauja aukščiausio saugumo, visada įjunkite KNX Data Secure ir naudokite unikalius raktus.
