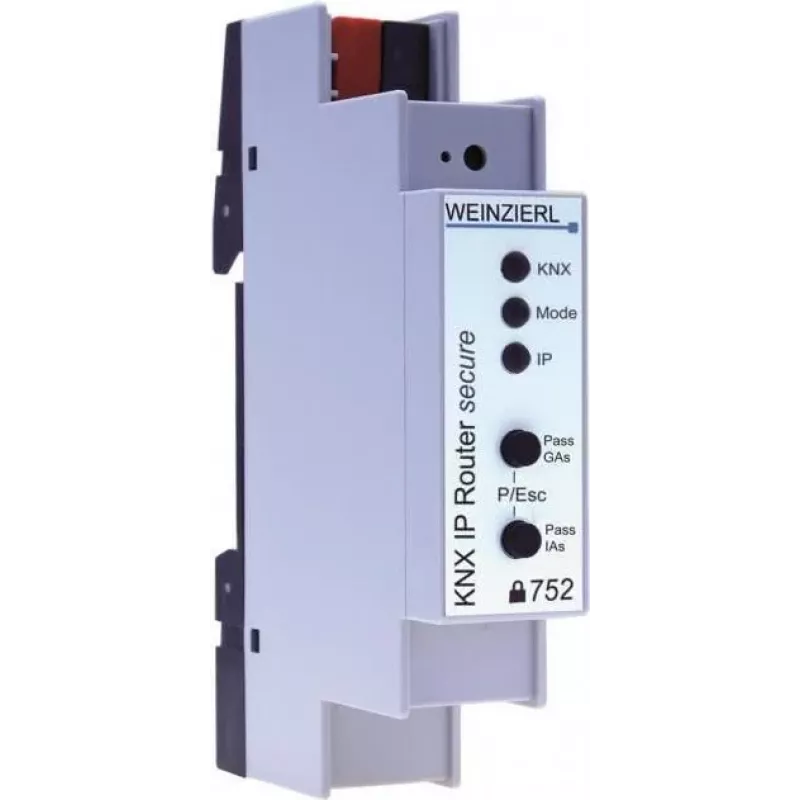

Weinzierl KNX IP Router 752 secure, KNX IP maršrutizatorius / IP sąsaja, 1 TE, 18 mm, 5249

Weinzierl KNX IP Router 752 secure – tai kompaktiškas DIN bėgių montuojamas įrenginys, sujungiantis KNX TP instaliaciją su Ethernet tinklu per 10/100BaseT RJ45 prievadą. Jis palaiko KNX Secure šifruotą ryšį tiek maršrutizavimui, tiek tuneliavimui, užtikrindamas saugų ir patikimą pastato automatizavimo valdymą.

Privalumai profesionalams

• KNX Secure palaikymas maršrutizavimui ir tuneliavimui – apsaugotas ryšys tarp KNX įrenginių ir IP tinklo.
• Iki 8 vienu metu veikiančių KNXnet/IP tuneliavimo jungčių – galimybė prijungti kelis klientus vienu metu.
• Maitinimas per Ethernet (PoE IEEE 802.3af Class 1) arba išorinis 12–30 V DC – lankstus montavimas.
• Kompaktiškas 1 TE (18 mm) korpusas – taupo vietą skydelyje.
• IP adreso priskyrimas statiniu arba DHCP būdu – paprasta integracija į esamą tinklą.

Kam tinka

Šis įrenginys skirtas sistemų integratoriams, elektrikams ir pastatų automatizavimo specialistams, kurie projektuojia ar modernizuoja KNX sistemas gyvenamuosiuose ar komerciniuose pastatuose. Jis idealiai tinka, kai reikia patikimo ir saugaus KNX ryšio per IP tinklą, pavyzdžiui, centralizuotam apšvietimo, šildymo, vėdinimo ar apsaugos sistemų valdymui.

Techninė specifikacija

• Produkto tipas: KNX IP maršrutizatorius / KNX IP sąsaja
• KNX magistralės jungtis: TP (Twisted Pair)
• Ethernet jungtis: 10/100BaseT (RJ45)
• Maitinimas: PoE IEEE 802.3af Class 1 arba išorinis 12–30 V DC
• Srovės suvartojimas iš KNX: maks. 10 mA
• Srovės suvartojimas iš išorinio / PoE: maks. 50 mA
• IP adreso priskyrimas: statinis IP / DHCP
• KNXnet/IP tuneliavimo jungtys: iki 8 vienu metu
• KNXnet/IP maršrutizavimas: taip
• Konfigūravimo programinė įranga: ETS
• Montavimo tipas: DIN bėgiai (EN 60715)
• Modulio plotis: 1 TE (18 mm)
• Darbinė temperatūra: -5 °C iki +45 °C
• Apsaugos klasė: IP20
• Programinės įrangos atnaujinimas: per Ethernet

Naudojimas

Įrenginys montuojamas ant DIN bėgių skydelyje. Prijunkite KNX TP magistralę prie atitinkamų gnybtų, o Ethernet kabelį – prie RJ45 prievado. Maitinimas gali būti tiekiamas per PoE iš Ethernet komutatoriaus arba per atskirą 12–30 V DC maitinimo šaltinį. Konfigūravimas atliekamas per ETS programinę įrangą, kurioje nustatomas IP adresas (statinis arba DHCP), tuneliavimo jungtys ir kiti parametrai. Programinės įrangos atnaujinimas atliekamas per Ethernet ryšį.

Patarimas: jei naudojate PoE, įsitikinkite, kad jūsų tinklo komutatorius palaiko IEEE 802.3af standartą. Jei maitinimas tiekiamas atskirai, rekomenduojame naudoti stabilizuotą 12–30 V DC šaltinį. Konfigūruodami ETS, skirkite unikalų IP adresą ir užtikrinkite, kad tinklo parametrai atitiktų jūsų infrastruktūrą. Saugiam ryšiui užtikrinti įjunkite KNX Secure funkciją tiek maršrutizavimui, tiek tuneliavimui.
