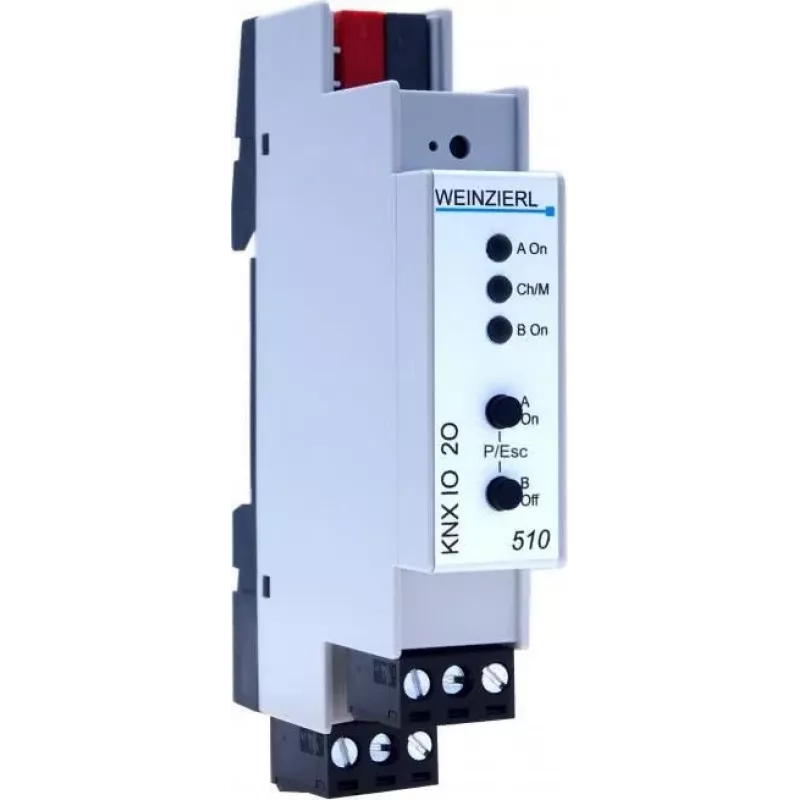

Weinzierl KNX IO 510.1 perjungimo aktuatorius 5444 su 2 išėjimais, logikos ir laikmačio funkcijomis

Weinzierl KNX IO 510.1 – kompaktiškas 2 modulių DIN bėgelio perjungimo aktuatorius, kuriame sujungti du 16 A bekontakčiai reliniai išėjimai, aštuoni nepriklausomi logikos elementai ir aštuonios laikmačio funkcijos. Šis sprendimas leidžia KNX sistemų integratoriams įgyvendinti sudėtingus valdymo scenarijus be papildomų modulių.

Kam skirtas

Skirta KNX sistemų integratoriams ir elektrikams, kuriems reikia patikimai perjungti apšvietimo, šildymo ar kitus elektros prietaisus, naudojant integruotą logiką ir laiko valdymą. Įrenginys maitinamas tiesiai iš KNX magistralės, todėl nereikia papildomo maitinimo šaltinio.

Pagrindinės savybės

• Du bekontakčiai reliniai išėjimai, kiekvienas skirtas 16 A esant 250 V AC varžinei apkrovai.
• Aštuoni nepriklausomi logikos elementai (AND, OR, XOR, NAND, NOR, XNOR), leidžiantys kombinuoti KNX grupės objektus.
• Aštuonios nepriklausomos laikmačio funkcijos (delsimas, impulsas, laiptinės apšvietimas) laiku pagrįstam valdymui.
• Kiekvienam kanalui: perjungimas, scenų valdymas, būsenos atgalinis ryšys, centrinis valdymas ir priverstinis režimas.
• Maitinimas iš KNX magistralės (21–30 V DC), suvartojama tik 10 mA.
• Kompaktiškas DIN bėgelio montavimas – užima tik 2 modulius (36 mm).
• Integruota apsauga nuo trumpojo jungimo ir perkrovos.
• Didelis mechaninis patvarumas: daugiau kaip 1 000 000 perjungimų; elektrinis patvarumas: daugiau kaip 100 000 perjungimų esant vardinei apkrovai.

Specifikacijos

• Produkto tipas: KNX perjungimo aktuatorius
• Išėjimų skaičius: 2
• Išėjimų tipas: bekontakčiai reliniai kontaktai
• Perjungimo galia vienam kanalui: 16 A / 250 V AC (varžinė apkrova)
• Logikos funkcijos: 8 nepriklausomi logikos elementai (AND, OR, XOR, NAND, NOR, XNOR)
• Laikmačio funkcijos: 8 nepriklausomi laikmačio objektai (delsimas, impulsas, laiptinės apšvietimas)
• KNX magistralės jungtis: standartinis KNX magistralės gnybtas (raudonas/juodas)
• Maitinimas: iš KNX magistralės (21–30 V DC)
• Srovės suvartojimas (KNX magistralė): maks. 10 mA
• Montavimo tipas: DIN bėgelis (2 moduliai / 36 mm)
• Darbinė temperatūra: -5 °C iki +45 °C
• Apsaugos klasė: IP20
• Programinė įranga: ETS (Engineering Tool Software)
• Mechaninis patvarumas: >1 000 000 perjungimų
• Elektrinis patvarumas: >100 000 perjungimų (esant vardinei apkrovai)
• Apsauga nuo trumpojo jungimo: integruota (įrenginio apsauga)
• Apsauga nuo perkrovos: integruota (įrenginio apsauga)
• Sertifikatas: KNX sertifikuotas

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio, prijunkite KNX magistralės gnybtą ir užprogramuokite ETS aplinkoje. Naudokite integruotus logikos elementus sudėtingiems valdymo scenarijams kurti be papildomų logikos modulių. Laikmačio funkcijos idealiai tinka laiptinės apšvietimui arba atidėtam išjungimui. Užtikrinkite, kad montavimo vieta atitiktų darbinės temperatūros diapazoną.

Patarimas: prieš programuodami ETS, suplanuokite grupės objektų adresus ir logikos ryšius – taip sutaupysite laiko derinimo metu. Periodiškai tikrinkite, ar relinių kontaktų apkrova neviršija 16 A, ypač jei jungiate talpines ar indukcines apkrovas.
