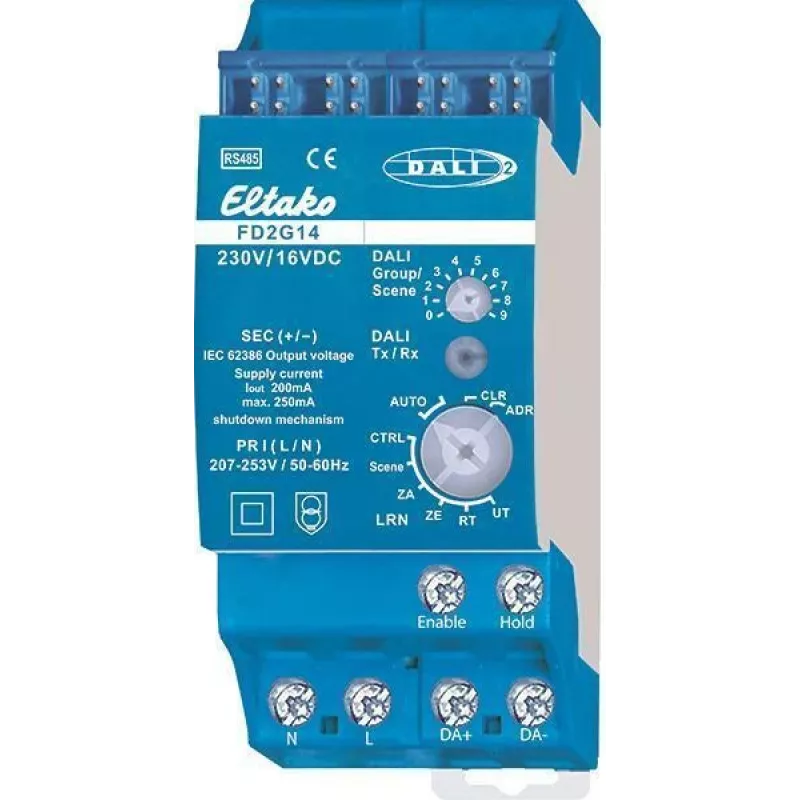

Eltako RS485-Bus DALI-2 tinklų sąsaja FD2G14 (30014045)

Pastato automatizavimo projektuose, kuriuose jau veikia Eltako RS485 magistralė, apšvietimo valdymas pagal DALI-2 standartą tampa paprastesnis – užtenka vieno kompaktiško įrenginio, montuojamo standartinėje įmontavimo dėžutėje. Eltako FD2G14 sujungia abi sistemas ir leidžia iš Eltako valdymo sistemos valdyti bei stebėti DALI-2 šviestuvus, jutiklius ir jungiklius.

Kodėl verta rinktis

• Viena DALI linija palaiko iki 64 DALI-2 valdymo įtaisų ir 16 DALI-2 įvesties įrenginių – pakanka net dideliems apšvietimo tinklams.
• Integruotas DALI maitinimo šaltinis tiekia iki 100 mA, todėl nereikia papildomo maitinimo bloko.
• Galvaninė izoliacija tarp RS485 ir DALI magistralių užtikrina saugų ir stabilų darbą.
• Įmontuojama konstrukcija (IP20) – telpa standartinėje jungiklių dėžutėje, nereikia papildomų spintų.
• Programinės įrangos atnaujinimas atliekamas per PCT14 įrankį, tad įrenginys ilgainiui išlieka aktualus.

Techniniai duomenys

• Tinklų sąsajos tipas: RS485 magistralė į DALI-2
• DALI standartas: DALI-2 (IEC 62386)
• DALI linijų skaičius: 1
• Maks. DALI valdymo įtaisų: 64
• Maks. DALI-2 įvesties įrenginių: 16
• Integruotas DALI maitinimo šaltinis: taip, maks. 100 mA
• Maitinimo įtampa: 12 V DC per Eltako RS485 magistralę
• Srovės suvartojimas: maks. 20 mA (be DALI apkrovos)
• Montavimas: įmontuojamas / jungiklių dėžutėje
• Konfigūravimas: Eltako PCT14 PC įrankis per USB485 sąsają
• Galvaninė izoliacija: yra
• Apsaugos klasė: IP20
• Aplinkos temperatūra: nuo -20 °C iki +50 °C
• Korpuso medžiaga: plastikas
• Jungtys: varžtiniai gnybtai
• Programinės įrangos atnaujinimas: yra

Kam tinka

Profesionaliems elektrikams ir sistemų integratoriams, kurie projektuose naudoja Eltako RS485 automatiką ir nori į ją integruoti DALI-2 apšvietimą. Tinka biurams, konferencijų salėms, viešosioms erdvėms, kur reikalingas centralizuotas apšvietimo valdymas ir ryškus energijos taupymas.

Kaip naudoti

Įrenginys montuojamas į standartinę įmontavimo dėžutę ir jungiamas prie Eltako RS485 magistralės bei DALI linijos varžtiniais gnybtais. Konfigūravimas atliekamas per PCT14 programinę įrangą, prijungus prie USB485 sąsajos. Suvedami DALI įrenginių adresai, priskiriamos grupės ir scenarijai. Atnaujinus programinę įrangą, įrenginys paruoštas darbui.

Patarimas: prieš pradedant konfigūruoti, įsitikinkite, kad DALI linijos apkrova neviršija 100 mA – taip išvengsite netikėtų sutrikimų. Jei projektuojate didesnį apšvietimo tinklą, numatykite atskiras DALI linijas su atskirais FD2G14 moduliais. Reguliariai tikrinkite programinės įrangos versiją per PCT14 – gamintojas kartais išleidžia patobulinimų, praplečiančių suderinamumą su naujais DALI-2 įrenginiais.
