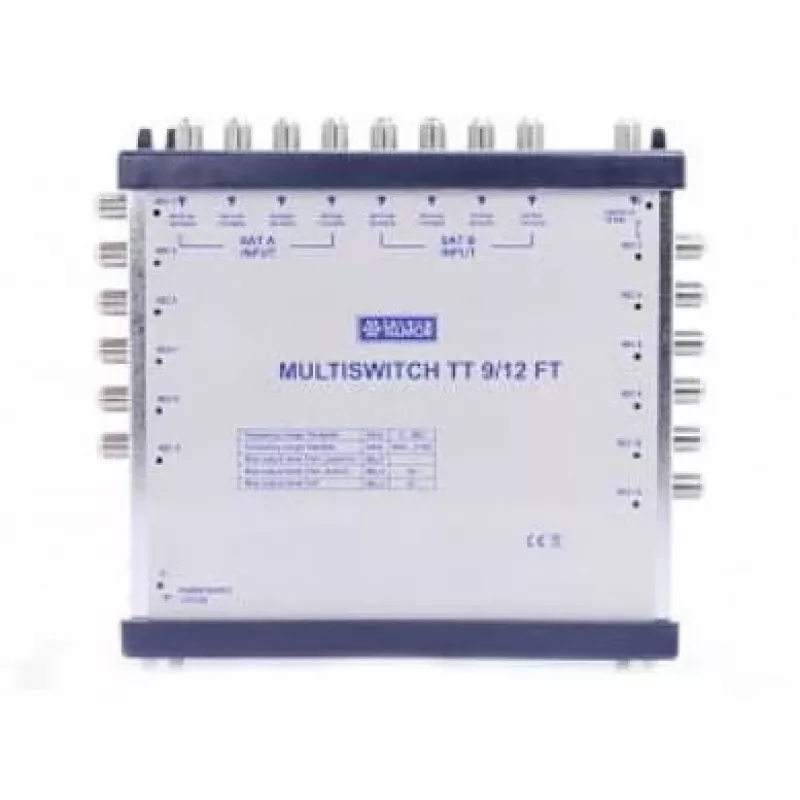

TELMOR Multiswitch TT 9/12 FT CLASSIC Terminal End-of-Line 12 Outputs

Ar jūsų daugiabučio ar biuro pastato televizijos sistema jau pasiekė savo galimybių ribą? TELMOR Multiswitch TT 9/12 FT CLASSIC – tai profesionalus galinis (end-of-line) multiswitch, skirtas patikimam palydovinių ir antžeminių TV signalų paskirstymui iki 12 abonentų. Šis įrenginys užtikrina aukštą signalo izoliaciją ir minimalius nuostolius, todėl tinka tiek naujoms, tiek atnaujinamoms kolektyvinio priėmimo sistemoms.

Privalumai

• 12 abonentinių išėjimų su >25 dB tarpusavio izoliacija – jokio signalo trukdžių tarp vartotojų.
• Palaiko 8 palydovinius įėjimus (2 palydovų pozicijos, 4 poliarizacijos) ir 1 antžeminį įėjimą – lankstus konfigūravimas.
• Įmontuotas 230 V maitinimo šaltinis – nereikia papildomų išorinių adapterių.
• Maži palydovinio signalo nuostoliai (0...-3 dB) – išlaikoma signalo kokybė net ilgose trasose.
• DiSEqC 2.0 valdymas (atgalinis suderinamumas su 1.0/1.1) – paprastas integravimas į esamas sistemas.

Kam tinka

• Daugiabučių namų, viešbučių, biurų ir kitų pastatų, kuriuose reikia paskirstyti TV signalą 12 abonentų.
• Galinio (end-of-line) multiswitch tipo sistemoms, kai nereikia kaskadinio jungimo.
• Instaliacijoms su dviem palydovinėmis pozicijomis ir keturiomis poliarizacijomis.

Pagrindinės specifikacijos

• Tipas: Terminal (End-of-Line) Multiswitch
• SAT įėjimai: 8 (2 palydovų pozicijos, 4 poliarizacijos kiekvienai)
• Antžeminiai įėjimai: 1
• Abonentiniai išėjimai: 12
• SAT dažnių diapazonas: 950 - 2150 MHz
• Antžeminis dažnių diapazonas: 47 - 862 MHz
• SAT nuostoliai (trunk → subscriber): 0...-3 dB
• Antžeminiai nuostoliai (trunk → subscriber): -15...-20 dB
• Maksimalus SAT išėjimo lygis: 100 dBµV (IMD3=35dB)
• Maksimalus antžeminis išėjimo lygis: 85 dBµV (IMD3=60dB)
• LNB maitinimas: 18V DC, max 500mA
• Perjungimo valdymas: 13/18V, 0/22kHz, DiSEqC 2.0
• SAT-SAT izoliacija: >30 dB
• SAT-TER izoliacija: >30 dB
• Išėjimo-išėjimo izoliacija: >25 dB
• Jungtys: F tipo (visi įėjimai/išėjimai)
• Maitinimas: Įmontuotas 230V AC, 50Hz
• Energijos sąnaudos: max 15W
• Darbinė temperatūra: -20...+50 °C
• Korpuso medžiaga: Metalas

Rekomendacijos

Norint užtikrinti maksimalų veikimo patikimumą, naudokite aukštos kokybės F tipo jungtis ir užtikrinkite tinkamą įžeminimą. Multiswitch skirtas naudoti tik patalpose. Prieš montuodami patikrinkite suderinamumą su jūsų LNB ir palydovine sistema.
