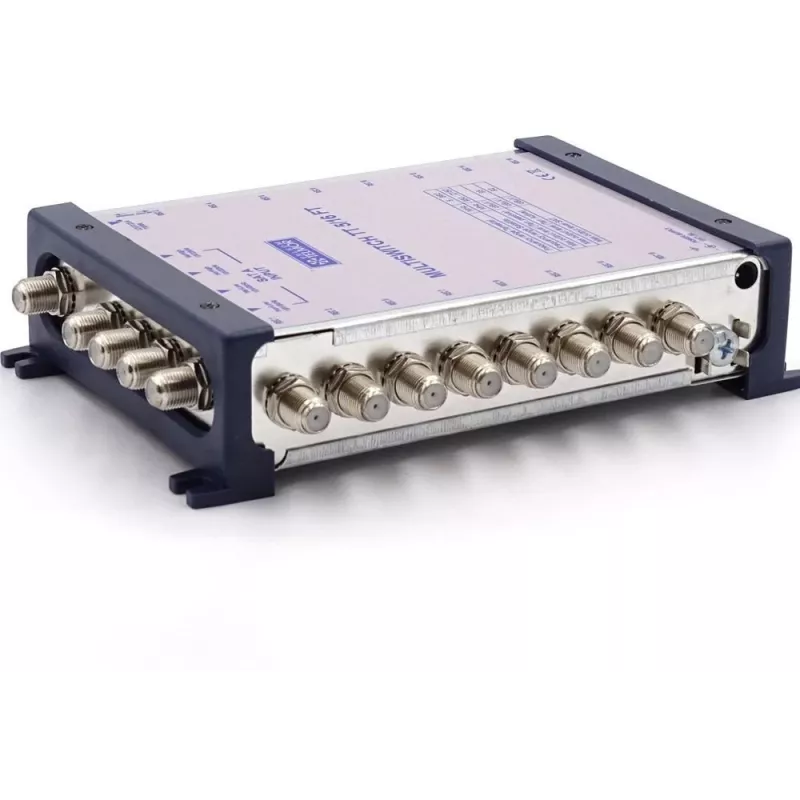

TELMOR Multiswitch TT 5/16 Terminal 4 SAT įėjimai 16 išėjimų

Kai tenka projektuoti signalų paskirstymą daugiabučiame ar biurų pastate, kiekvienas decibelas ir kiekvienas išėjimas turi būti išnaudoti maksimaliai efektyviai. TELMOR Multiswitch TT 5/16 – tai profesionalus terminalinis multiswitch, užtikrinantis patikimą palydovinių ir antžeminių TV signalų paskirstymą iki 16 abonentų, išlaikant aukštą izoliaciją ir signalo kokybę.

Privalumai profesionaliam naudojimui

• 4 SAT įėjimai (HL, HH, VL, VH) ir 1 antžeminis įėjimas leidžia prijungti keturių poliarizacijų LNB bei antžeminę anteną.
• 16 abonentinių išėjimų – optimalus sprendimas vidutinio dydžio objektams.
• DiSEqC 2.0/1.0 valdymas užtikrina suderinamumą su šiuolaikiniais imtuvais ir valdymo sistemomis.
• Aukšta įėjimų ir išėjimų izoliacija (>30 dB SAT/TER, >25 dB tarp abonentų) apsaugo nuo tarpusavio trikdžių.
• Kompaktiškas terminalinis dizainas palengvina montavimą skirstomuosiuose stovuose.

Kam šis multiswitch skirtas

• Daugiabučių namų, biurų ar viešbučių TV tinklams, kur reikia paskirstyti SAT ir antžeminius signalus iki 16 vartotojų.
• Instaliacijoms, kuriose naudojami DiSEqC valdomi LNB ir antenos.
• Inžinieriams, ieškantiems patikimo terminalinio multiswitch su F tipo jungtimis ir galimybe maitinti tiek iš imtuvo, tiek iš išorinio maitinimo šaltinio.

Pagrindinės specifikacijos

• SAT IF dažnių diapazonas: 950–2150 MHz
• Antžeminis dažnių diapazonas: 47–862 MHz
• SAT IF stiprinimas (abonentui): 0 dB (±2 dB)
• Antžeminis stiprinimas (abonentui): –2 dB (±2 dB)
• Maksimalus išėjimo lygis (SAT): 95 dBµV
• Maksimalus išėjimo lygis (antžeminis): 85 dBµV
• Valdymo protokolas: DiSEqC 2.0 / 1.0
• Perjungimo įtampos: 13 V / 18 V
• Perjungimo tonai: 0 kHz / 22 kHz
• Maitinimas: iš imtuvo arba išorinis maitinimo šaltinis (pasirinktinai)
• Srovės suvartojimas (iš imtuvų): < 100 mA
• Jungtys: F tipo
• Darbinė temperatūra: –20 °C iki +50 °C

Rekomendacijos

Norint užtikrinti maksimalų signalo vientisumą, naudokite aukštos kokybės F tipo jungtis ir tinkamą įžeminimą. Jei prie multiswitch jungiama daugiau nei 16 imtuvų, rekomenduojama naudoti išorinį maitinimo šaltinį. Įrenginys suderinamas su visais standartiniais DiSEqC 2.0/1.0 imtuvais.
