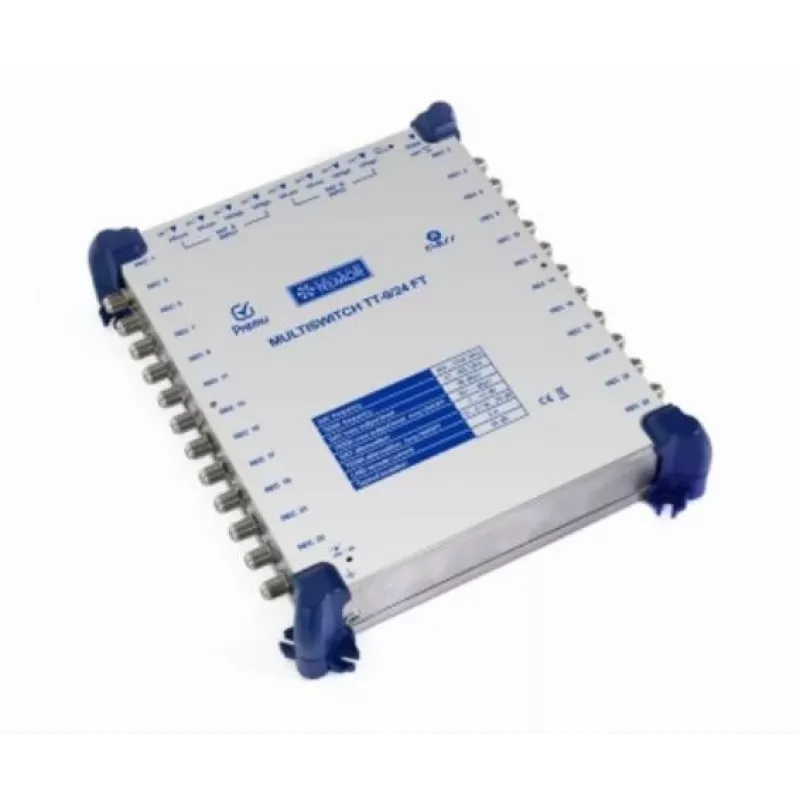

Telmor TT 9/24 FT Classic Terminal Multiswitch su maitinimo šaltiniu

Kai pastate reikia paskirstyti palydovinį ir antžeminį signalą daugeliui imtuvų, dažnai susiduriama su signalo silpnėjimu, trukdžiais ir sudėtinga kabelių instaliacija. Telmor TT 9/24 FT Classic šią problemą išsprendžia sujungdamas signalus iš aštuonių palydovinių poliariškumų ir vieno antžeminio šaltinio, o vėliau juos švariai pateikia 24 abonentų išėjimams. Kaip terminalinis multiswitch, jis yra galutinis paskirstymo taškas kaskadinėje sistemoje, užtikrinantis, kad kiekvienas prijungtas imtuvas gautų stiprų, izoliuotą signalą.

Kam jis skirtas

Šis multiswitch yra idealus montuotojams ir pastatų savininkams, diegiantiems palydovinės televizijos paskirstymą vidutinio ir didelio dydžio gyvenamuosiuose pastatuose, viešbučiuose ar biuruose. Jis tinka sistemoms, naudojančioms Quattro LNB ir antžeminę anteną, kai iki 24 imtuvų reikia nepriklausomos prieigos prie visų kanalų be trukdžių.

Pagrindinės savybės

• Terminalinis multiswitch su 8 palydoviniais įėjimais (2x Quattro LNB) ir 1 antžeminiu įėjimu
• 24 abonentų išėjimai su F tipo jungtimis
• Integruotas AC 230V / 50Hz maitinimo šaltinis patikimam veikimui
• DiSEqC 2.0 valdymas (suderinamas su 1.0 ir 1.1) pažangiam palydoviniam perjungimui
• Aukšta izoliacija (>30 dB) tarp visų kelių, siekiant išvengti tarpkanalinio pralaidumo
• Platus dažnių diapazonas: palydovinis 950-2150 MHz, antžeminis 47-862 MHz
• Kompaktiškas dizainas, lengvai montuojamas skirstomuosiuose spintose

Specifikacijos

• Multiswitch tipas: Terminalinis
• Palydoviniai įėjimai: 8 (2x Quattro LNB)
• Antžeminiai įėjimai: 1
• Abonentų išėjimai: 24
• Palydovinis dažnių diapazonas: 950-2150 MHz
• Antžeminis dažnių diapazonas: 47-862 MHz
• Palydovinio kelio stiprinimas: -2 iki 2 dB
• Antžeminio kelio stiprinimas: -10 iki -6 dB
• Maksimalus palydovinis išėjimo lygis: 100 dBµV (IMD3 -35 dB)
• Maksimalus antžeminis išėjimo lygis: 85 dBµV (IMD3 -60 dB)
• LNB maitinimas: 18V, maks. 500 mA
• Maitinimo šaltinis: Integruotas AC 230V / 50Hz
• DiSEqC valdymas: DiSEqC 2.0 (suderinamas su 1.0, 1.1)
• Jungčių tipas: F tipo
• Izoliacija SAT-SAT: >30 dB
• Izoliacija SAT-TER: >30 dB
• Izoliacija išėjimas-išėjimas: >30 dB
• Energijos suvartojimas: 10 W tipinis

Naudojimo patarimai

Norėdami pasiekti optimalų veikimą, naudokite aukštos kokybės koaksialinį kabelį su tinkamu ekranavimu ir įsitikinkite, kad visos F jungtys yra tvirtai priveržtos. Kaskaduojant kelis multiswitch'us, magistralines linijas iš ankstesnio įrenginio prijunkite prie šio terminalinio įrenginio palydovinių ir antžeminių įėjimų. Visada laikykitės vietinių elektros instaliacijos reikalavimų ir naudokite apsaugą nuo viršįtampių AC maitinimo šaltiniui, kad apsaugotumėte nuo įtampos šuolių.

Patarimas: prieš montuodami patikrinkite, ar jūsų LNB yra Quattro tipo – šis multiswitch skirtas būtent tokioms sistemoms. Taip pat įsitikinkite, kad maitinimo šaltinis atitinka vietinius elektros standartus.
