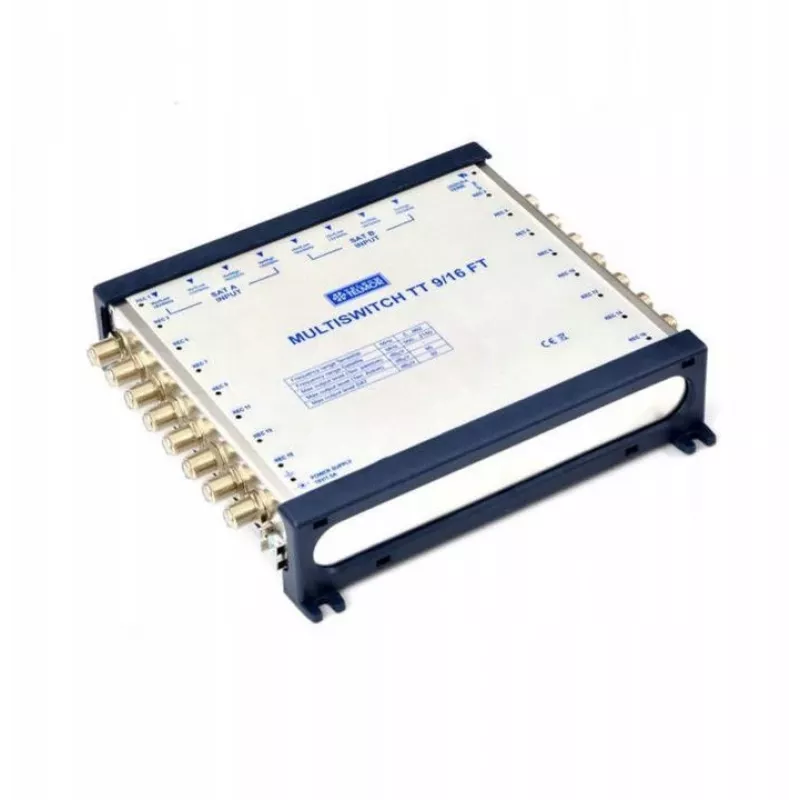

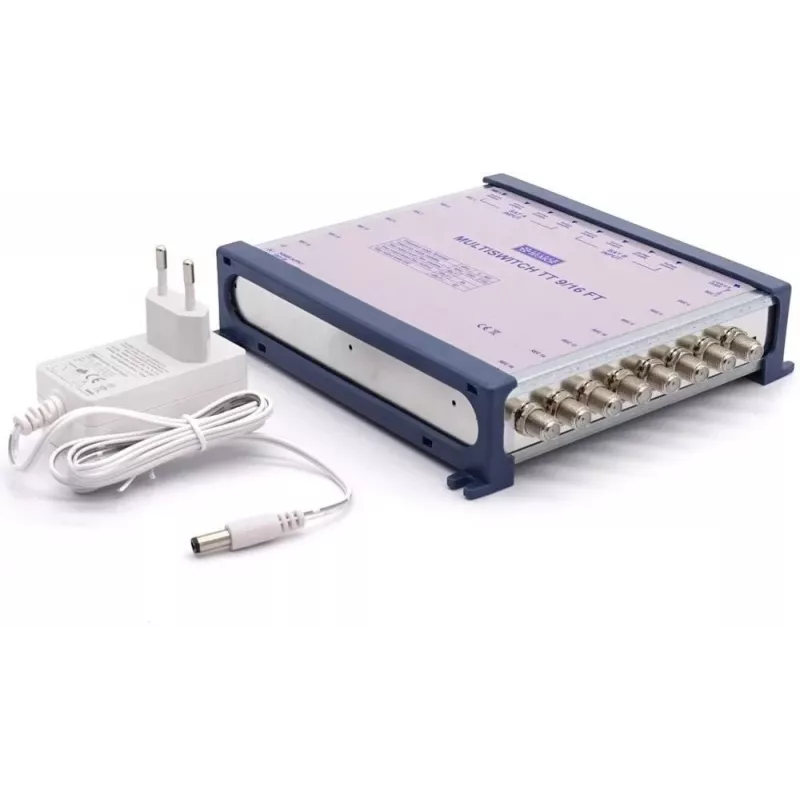

Telmor TT 9/16 FT Classic Multiswitch – 16 abonentų išėjimų, galinis įrenginys su įmontuotu maitinimo šaltiniu

Kuriant profesionalų palydovinės ir antžeminės televizijos paskirstymo tinklą, svarbu pasirinkti įrangą, kuri užtikrintų stabilų signalą ir supaprastintų montavimą. Telmor TT 9/16 FT Classic – tai galinis multiswitch, skirtas iki šešiolikos nepriklausomų abonentų išėjimų, su integruotu maitinimo šaltiniu, kuris pašalina poreikį naudoti atskirą adapterį. Šis įrenginys – praktiškas sprendimas įmonėms, diegiančioms daugiabučių ar biurų televizijos infrastruktūrą.

Apžvalga

Telmor TT 9/16 FT Classic priima signalą iš Quattro LNB arba dviejų palydovinių pozicijų bei antžeminės antenos ir paskirsto jį iki 16 vartotojų. Įrenginys palaiko aktyvų grįžtamąjį kanalą (5–65 MHz), todėl tinka interaktyvioms paslaugoms ir VOD. Palydovinė dalis valdoma DiSEqC 2.0, 13/18V ir 0/22kHz signalais, užtikrinančiais tikslų palydovo pasirinkimą. Metalinis korpusas ir vidinis maitinimo blokas – tai ilgaamžiškumas ir patogus montavimas.

Pagrindiniai privalumai

• Integruotas maitinimo šaltinis – nereikia išorinio adapterio.
• 16 abonentų išėjimų – tinka vidutinio dydžio instaliacijoms.
• Aktyvus antžeminės dalies grįžtamasis kanalas (5–65 MHz) – palaiko interaktyvias paslaugas.
• DiSEqC 2.0, 13/18V ir 0/22kHz perjungimas – tikslus palydovinių pozicijų pasirinkimas.
• Integruotas LNB maitinimas: 18V DC, iki 500mA.
• Kompaktiškas metalinis korpusas – atsparus mechaniniams pažeidimams.

Techniniai duomenys

• Palydoviniai įėjimai: 8 (2 palydovinėms pozicijoms arba 1 Quattro LNB)
• Antžeminis įėjimas: 1
• Abonentų išėjimai: 16
• Palydovinis dažnių diapazonas: 950–2150 MHz
• Antžeminis dažnių diapazonas: 47–862 MHz
• Antžeminis grįžtamasis kanalas: 5–65 MHz (aktyvus)
• Palydovinis stiprinimas: 0 iki -3 dB
• Antžeminis stiprinimas: -1 iki -4 dB
• Maksimalus išėjimo lygis: SAT 100 dBµV / TER 90 dBµV
• Izoliacija: SAT-SAT >30 dB, SAT-TER >30 dB
• LNB maitinimas: 18V / 500mA maks.
• Valdymas: DiSEqC 2.0, 13/18V, 0/22kHz
• Energijos suvartojimas: 15W maks.
• Maitinimo įtampa: 230V AC, 50/60Hz
• Darbinė temperatūra: -20°C iki +50°C
• Korpusas: metalas

Kam tinka

Šis multiswitch skirtas profesionalams, diegiantiems klasikinę palydovinės ir antžeminės televizijos paskirstymo sistemą daugiabučiuose, biuruose ar viešbučiuose. Dėl integruoto maitinimo ir galinės konstrukcijos jis idealiai tinka tinklų galutiniams mazgams, kur reikia patikimo ir kompaktiško sprendimo.

Naudojimas

Prijunkite Quattro LNB arba dvi palydovines pozicijas prie atitinkamų įėjimų, antžeminę anteną – prie TER įėjimo, o abonentų kabelius – prie 16 išėjimų. Įrenginys pats maitina LNB, todėl pakanka įjungti maitinimo laidą. Įsitikinkite, kad naudojate tinkamus koaksialinius kabelius ir jungtis, kad išvengtumėte signalo nuostolių.

Montuotojams, kuriantiems klasikinį palydovinės ir antžeminės televizijos paskirstymo tinklą, Telmor TT 9/16 FT Classic siūlo efektyvų, viskas viename sprendimą su integruotu maitinimu ir paprasta galine konstrukcija. Jis užtikrina patikimą ryšio kokybę ir tvirtą konstrukciją praktiniu lygmeniu.
