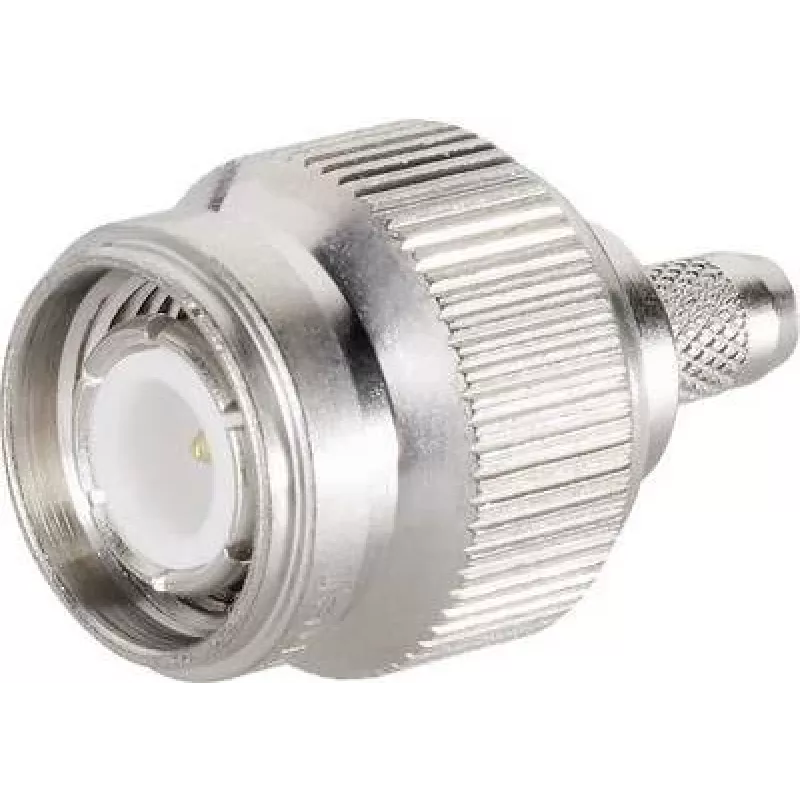

Telegärtner TNC crimpinė jungtis RG-223/U kabeliui, 50 omų, Professional G5 J01010A2256

Profesionalams, dirbantiems su aukšto dažnio signalais, reikia jungčių, kurios užtikrintų stabilų ryšį ir ilgaamžiškumą. Telegärtner TNC crimpinė jungtis (kištukas) su RG-223/U kabeliu užtikrina patikimą 50 omų varžos sujungimą iki 11 GHz dažnių.

Privalumai

Professional G5 serijos jungtis pasižymi puikiomis elektrinėmis savybėmis ir atlaiko iki 500 sujungimų. Niuku padengtas žalvarinis korpusas ir auksu padengti kontaktai užtikrina ilgaamžiškumą net reikliose aplinkose.

Tinka

• RF sujungimams telekomunikacijų, testavimo įrangos ir pramonės srityse, naudojant RG-223/U kabelį.

Pagrindinės specifikacijos

• Jungties tipas: TNC kištukas (vyriškas)
• Varža: 50 omų
• Kabelio grupė: RG-223/U
• Montavimas: crimpinis (išoriniam ir centriniam laidininkui)
• Korpusas: tiesus, niuku padengtas žalvaris
• Kontaktas: auksu padengtas žalvaris/berilio varis
• Izoliatorius: PTFE
• Dažnių diapazonas: nuo nuolatinės srovės iki 11 GHz
• VSWR: ≤ 1,3 @ 6 GHz
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Ilgaamžiškumas: 500 sujungimų
• Serija: Professional G5
• Atitinka RoHS reikalavimus

Naudojimas

Jungtis montuojama ant RG-223/U kabelio naudojant crimpavimo įrankį. Pirmiausia nuimkite kabelio izoliaciją, tada užmaukite jungties korpusą, įstatykite centrinį laidininką ir užspauskite crimpavimo įrankiu. Užtikrinkite, kad centrinis kontaktas būtų tvirtai įspaustas ir izoliatorius nebūtų pažeistas.

Rekomendacijos

Patikimiems RF sujungimams su RG-223/U kabeliu profesionalioje aplinkoje. Rekomenduojame naudoti tinkamus crimpavimo įrankius ir periodiškai tikrinti jungties būklę.
