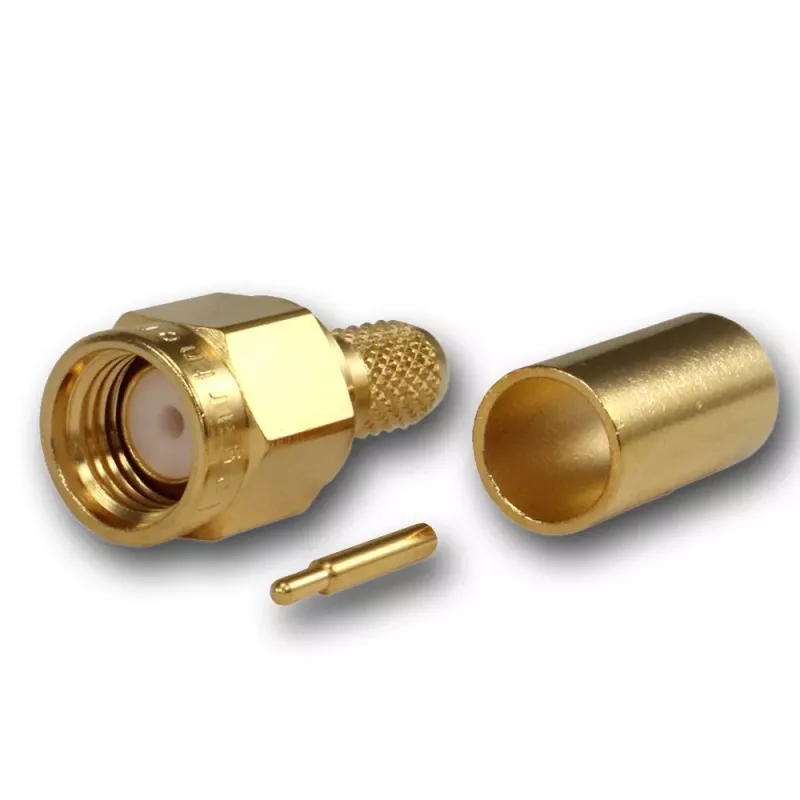

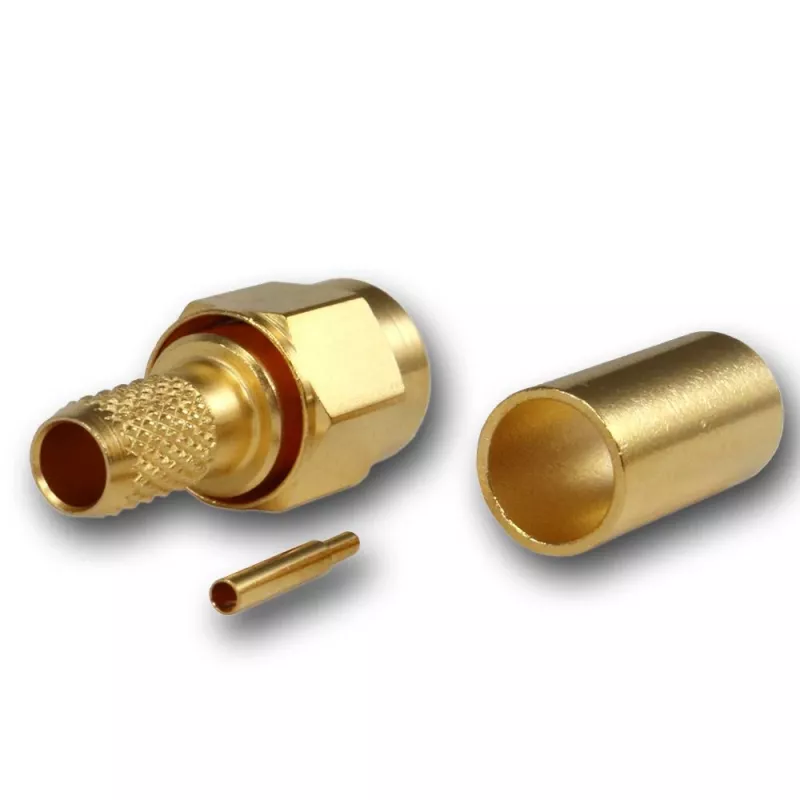

Telegärtner SMA kabelio kištukas Crimp/Solder G01 (RG-58C/U), auksuotas, 1 vnt.

RF inžinieriams, radijo mėgėjams ir laboratorijų technikams, kurie savarankiškai montuoja koaksialinius mazgus, Telegärtner SMA kabelio kištukas užtikrina tiksliai 50 omų varžą RG-58C/U kabeliui. Auksuotas žalvario korpusas ir berilio vario kontaktas išlaiko mažus nuostolius iki 6 GHz, todėl jungtis tinka antenų tiekimui, matavimo schemoms ir RF sujungimams, kur svarbus ilgaamžiškumas.

Kodėl verta rinktis

Ši jungtis suprojektuota stabiliam impedansui ir patikimam kabelio laikymui. Crimp/Solder tvirtinimas sukuria ilgaamžę mechaninę ir elektrinę jungtį, o auksavimas atsparus korozijai ir ilgai išlaiko laidumą net intensyviai naudojant.

Kam tinka

• RF kabelių mazgams, skirtiems testavimui ir matavimams
• Antenų jungtims mėgėjiškoje radijo ryšio ir belaidėse sistemose
• Individualiems koaksialiniams komutaciniams kabeliams laboratorijoje ar lauko sąlygomis

Pagrindinės specifikacijos

• Jungčių serija: SMA
• Jungties tipas: kabelio kištukas (male)
• Impedansas: 50 omų
• Tvirtinimo būdas: Crimp / Solder
• Suderinamų kabelių grupė: G01 (RG-58C/U, RG-58, LMR-195)
• Korpuso medžiaga: žalvaris, auksuotas
• Kontakto medžiaga: žalvaris / berilio varis, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,25 @ 6 GHz
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Pakuotės kiekis: 1 vnt.

Naudojimas

Jungtis skirta G01 grupės kabeliams, įskaitant RG-58C/U. PTFE izoliatorius užtikrina aukštatemperatūrinį stabilumą ir mažus dielektrinius nuostolius. Montuojant rekomenduojama naudoti tinkamo dydžio crimp įrankį ir laikytis gamintojo nurodytų nuimamo izoliacijos ilgių.

Patarimas: prieš lituodami nuvalykite laidininką ir nenaudokite per daug lydmetalio — perteklius gali pakeisti jungties impedansą. Crimp įrankį rinkitės pagal konkretų kabelio tipą, o sujungimą patikrinkite multimetru, kad išvengtumėte mikro įtrūkimų, kurie ilgainiui gali sukelti signalo nuostolius.
