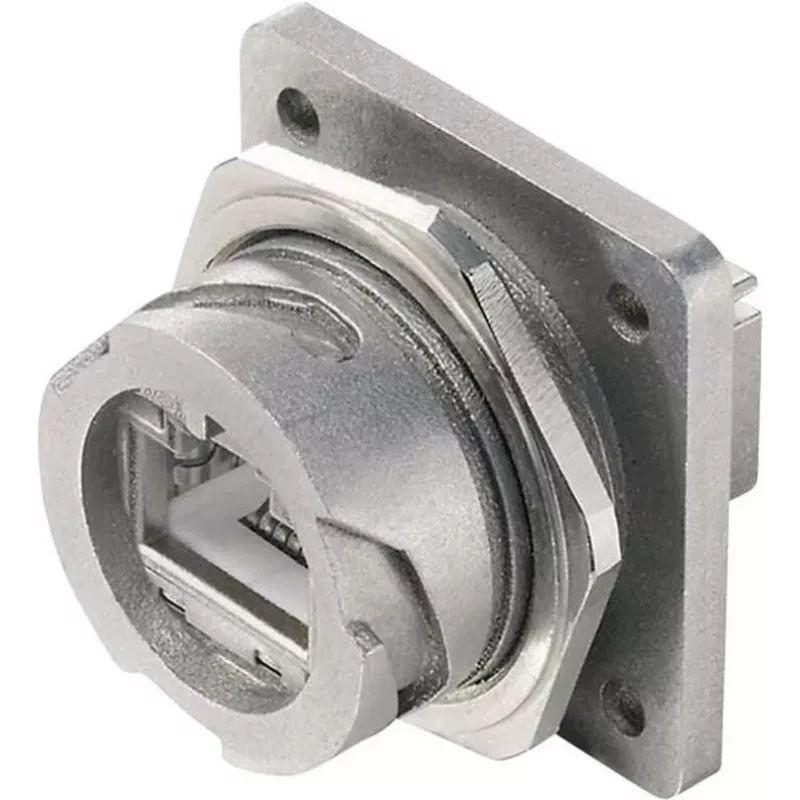

Telegärtner STX V1 RJ45 flanšų rinkinys, metalinis 1 variantas, skydinis 8P8C jungtis J80020A0001

Die-cast cinko korpusas su integruotu RJ45 kištuku – tai pirmas dalykas, kurį pastebėsite šiame Telegärtner STX V1 flanšų rinkinyje. Skirtingai nuo įprastų plastikinių keystone lizdų, šis sprendimas sukurtas atlaikyti mechaninį poveikį, vibracijas ir nepalankias aplinkos sąlygas, išlaikant stabilų 10 Gigabit Ethernet ryšį.

Kam skirtas

Šis flanšų rinkinys skirtas sistemų integratoriams, skydų gamintojams ir tinklo technikams, kuriems reikia patikimo, skydinio RJ45 prijungimo taško pramoninėse mašinose, lauko spintose ar didelės vibracijos zonose. Jis tinka ten, kur standartiniai plastikiniai lizdai nėra pakankamai patvarūs.

Pagrindinės savybės

• Skydinis flanšų rinkinys su integruotu RJ45 kištuku, 8P8C
• Die-cast cinko korpusas užtikrina didelį mechaninį stiprumą ir EMI ekranavimą
• IP67 apsaugos klasė sujungus – atsparus dulkėms ir laikinam panardinimui
• Palaiko 10 Gigabit Ethernet (Cat.6A) didelės spartos duomenų perdavimą
• Auksu padengti kontaktai užtikrina patikimą signalo kokybę per 750+ sujungimo ciklų
• Darbinė temperatūra nuo -40 °C iki +70 °C ekstremalioms sąlygoms

Specifikacijos

• Produkto tipas: RJ45 flanšų rinkinys
• Serija: Telegärtner STX V1
• Variantas: 1 variantas
• Jungties tipas: RJ45 lizdas (kištukas)
• Kontaktų skaičius: 8P8C
• Montavimo tipas: skydinis / flanšinis
• Korpuso medžiaga: die-cast cinkas (metalas)
• Ekranavimas: ekranuotas
• Apsaugos klasė (sujungus): IP67
• Kategorija: Cat.6A
• Perdavimo sparta: iki 10 Gigabit Ethernet (10GBase-T)
• Darbinė temperatūra: -40 °C iki +70 °C
• Sujungimo ciklai: > 750
• Kontaktų danga: auksas virš nikelio
• Atitinka standartus: ISO/IEC 11801, EN 50173, TIA/EIA-568-C.2
• RoHS: taip
• Spalva: metalinė / sidabrinė

Naudojimo patarimai

Naudokite šį flanšų rinkinį su suderinamu Telegärtner STX V1 kištuku arba apsauginiu dangteliu, kad išlaikytumėte IP67 sandarumą. Lauko instaliacijose įsitikinkite, kad skydo išpjova tinkamai užsandarinta, o flanšas tvirtai pritvirtintas, siekiant išvengti drėgmės patekimo už skydo.

Patarimas: prieš montuodami patikrinkite, ar skydo storis atitinka flanšo specifikaciją, ir naudokite tinkamus varžtus, kad būtų užtikrintas sandarumas. Reguliariai tikrinkite jungtį dėl susidėvėjimo, ypač didelės vibracijos aplinkoje.
