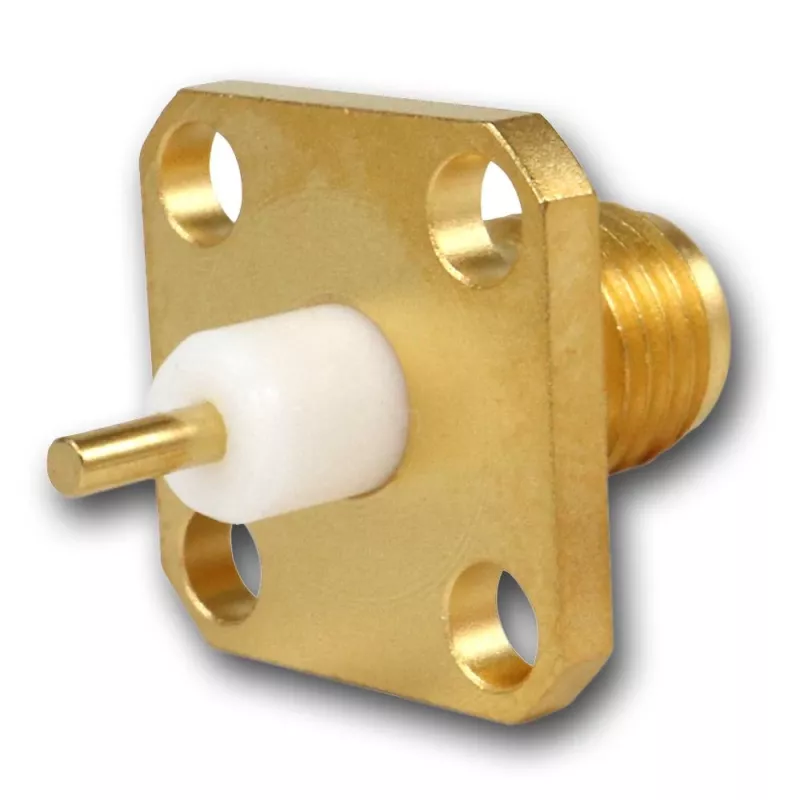

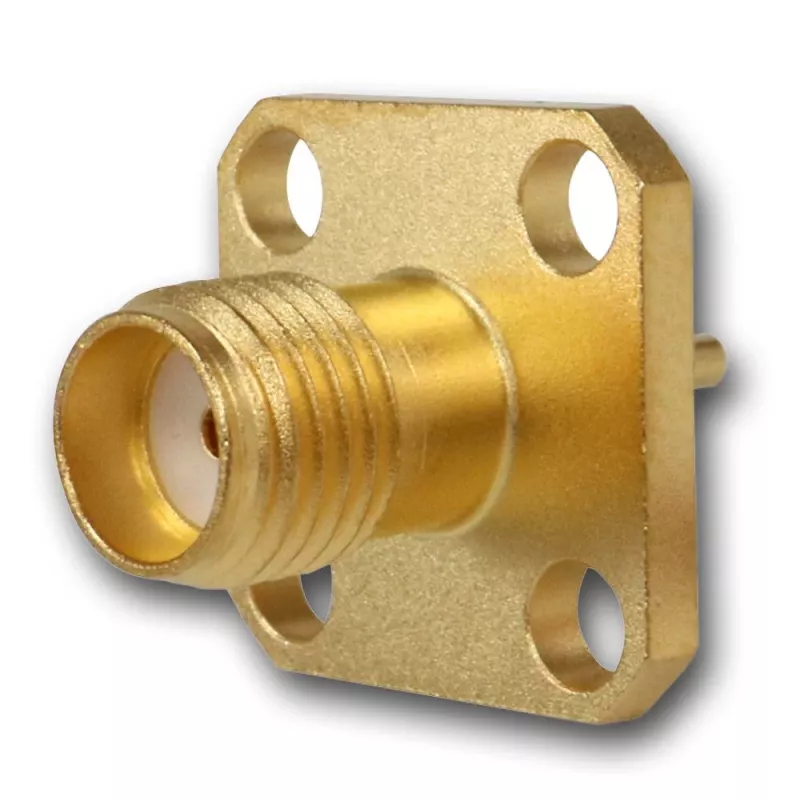

Telegärtner SMA skydinė jungtis su flanšu, auksuota, 50 omų, 5 vnt. J01151A0621

Profesionalams, kuriems reikia patikimo 50 omų RF ryšio iki 18 GHz, ši Telegärtner SMA skydinė jungtis su flanšu užtikrina stabilų signalą ir ilgaamžiškumą net reikliausiose sistemose. Penkių vienetų paketas leidžia aprūpinti visą įrangos parką.

Kodėl verta rinktis

• Auksuotas žalvarinis korpusas ir centrinis kontaktas – puikus laidumas ir atsparumas korozijai
• PTFE izoliatorius – maži nuostoliai ir stabili varža visame dažnių diapazone
• 4 angų flanšinis tvirtinimas – saugus montavimas skydelyje
• Veikimo temperatūra nuo -65 °C iki +165 °C – tinka ekstremaliomis sąlygomis
• Atitinka RoHS reikalavimus

Techninė specifikacija

• Jungties tipas: SMA
• Lytis: lizdas (moteriška)
• Varža: 50 omų
• Montavimas: 4 angų flanšinis, skydinis
• Korpuso medžiaga: žalvaris
• Kontakto danga: auksas
• Korpuso danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Sujungimų ciklai: ≥ 500
• Sąsajos standartas: MIL-STD-348A/310
• Pakuotė: 5 vnt.

Kam skirta

Ši jungtis idealiai tinka RF inžinieriams, telekomunikacijų specialistams, mokslo laboratorijoms ir gamybos įmonėms, kuriose reikalingas patikimas signalo perdavimas iki 18 GHz. Dėl flanšinio tvirtinimo ji puikiai tinka naudoti skydeliuose, pultuose arba testavimo įrangoje.

Kaip naudoti

Sumontuokite jungtį skydelyje, pritvirtindami ją 4 varžtais per flanšo angas. Prijunkite atitinkamą SMA kištuką (vyrišką) ir užveržkite ranka arba specialiu raktu. Užtikrinkite, kad centrinis kontaktas būtų švarus ir nesusilenktų. Dėl auksuotų kontaktų nenaudokite abrazyvinių medžiagų valymui.

Patarimas: norėdami išlaikyti optimalias RF savybes, venkite dažno jungimo ir išjungimo – nors jungtis atlaiko ≥ 500 ciklų, kiekvienas sujungimas turi įtakos ilgaamžiškumui. Laikykite jungtis sausose patalpose, apsaugotose nuo dulkių.
