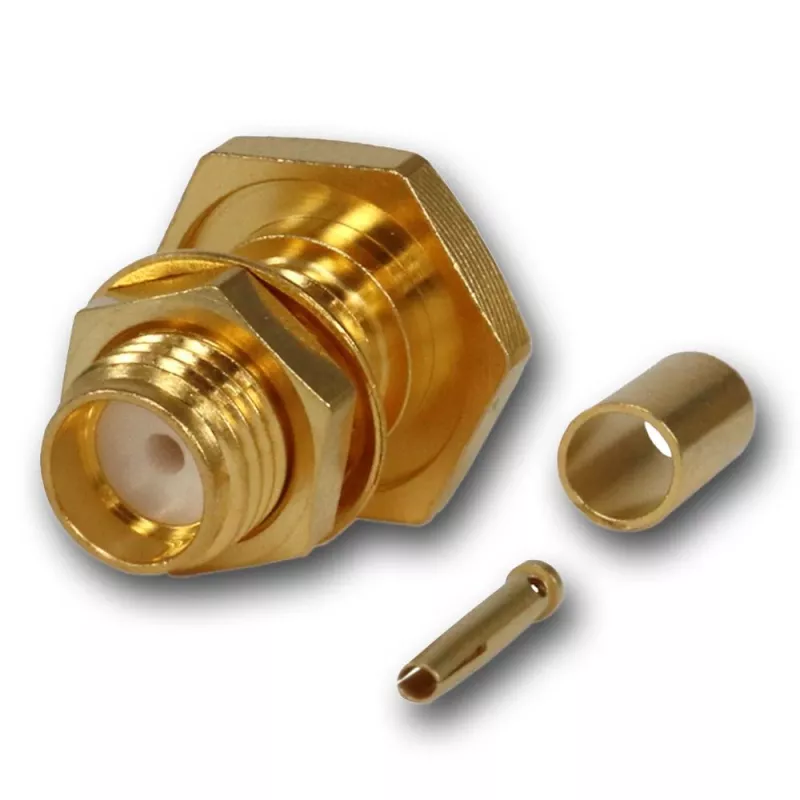

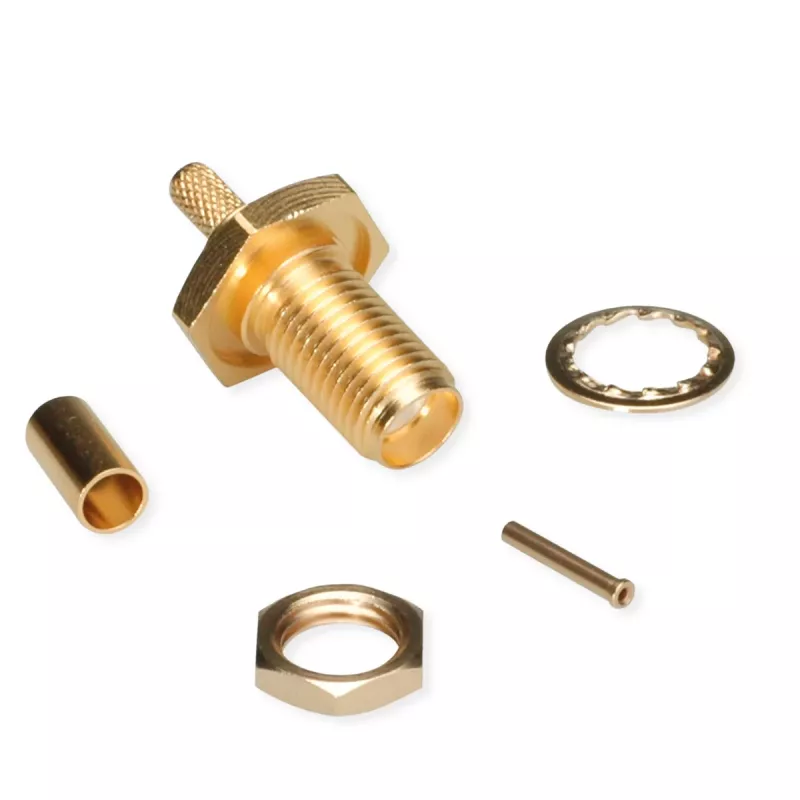

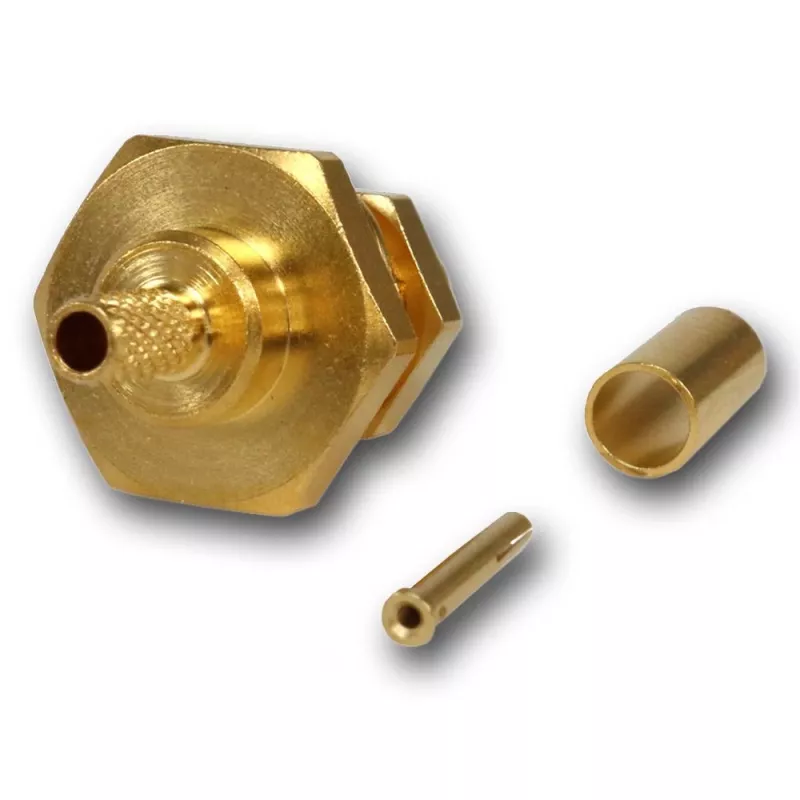

Telegärtner SMA moteriškoji crimp įmontuojama jungtis RG-316/U kabeliui, auksuota, 50 omų, DC-6 GHz J01151A0001Z

Auksuotas korpusas ir centrinis kontaktas iš karto išduoda, kad ši SMA įmontuojama jungtis skirta profesionaliems RF sprendimams. Telegärtner J01151A0001Z užtikrina mažą kontaktinę varžą ir stabilų signalą iki 6 GHz net intensyvaus naudojimo sąlygomis.

Privalumai

• Tikslus crimp sujungimas, skirtas RG-316/U ir suderinamiems kabeliams (RG-174/U, RG-188/U, LMR-100, ENVIROFLEX 316 D)
• Auksuotas žalvarinis korpusas ir centrinis kontaktas – mažesni nuostoliai, ilgaamžiškumas
• 50 omų varža, VSWR ≤ 1,25 nuo DC iki 6 GHz
• PTFE izoliatorius, atlaikantis nuo -65 °C iki +165 °C temperatūrą
• Įmontuojama į skydą (bulkhead) konstrukcija su moterišku (jack) kontaktu

Kasdienis naudojimas

Skirta montuoti į prietaisų skydus, ši jungtis suteikia patikimą RF sąsają koaksialiniams kabeliams instrumentuose, ryšių įrangoje ir testavimo stenduose. Crimp technologija užtikrina stabilią jungtį be litavimo, o auksavimas išlaiko signalo vientisumą net sudėtingomis sąlygomis.

Techninės specifikacijos

• Jungties tipas: SMA
• Lytis: moteriška (jack)
• Montavimo tipas: įmontuojama į skydą (bulkhead / panel mount)
• Sujungimo būdas: crimp
• Kabelių grupė: G07
• Suderinami kabeliai: RG-174/U, RG-188/U, RG-316/U, LMR-100, ENVIROFLEX 316 D
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,25
• Korpuso danga: auksas
• Kontakto danga: auksas
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Centrinio kontakto medžiaga: žalvaris
• Dielektrinė atsparuma įtampa: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktinė varža (centrinė): ≤ 3 mΩ
• Kontaktinė varža (išorinė): ≤ 2 mΩ
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500

Pabaigai

Telegärtner preciziška gamyba garantuoja pastovius rezultatus, todėl ši jungtis yra patikimas pasirinkimas profesionalioms RF aplikacijoms.
