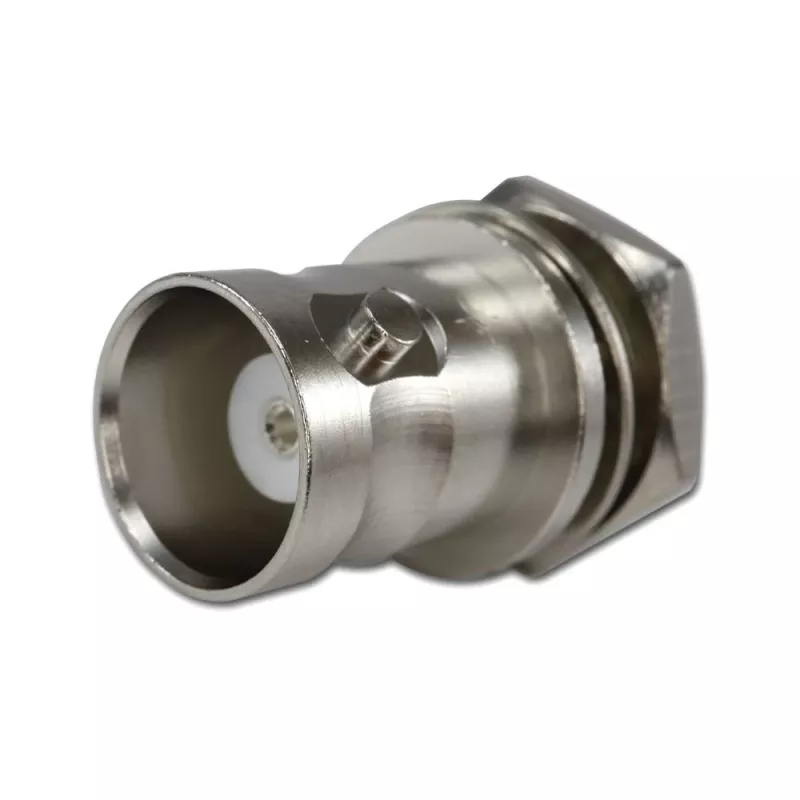

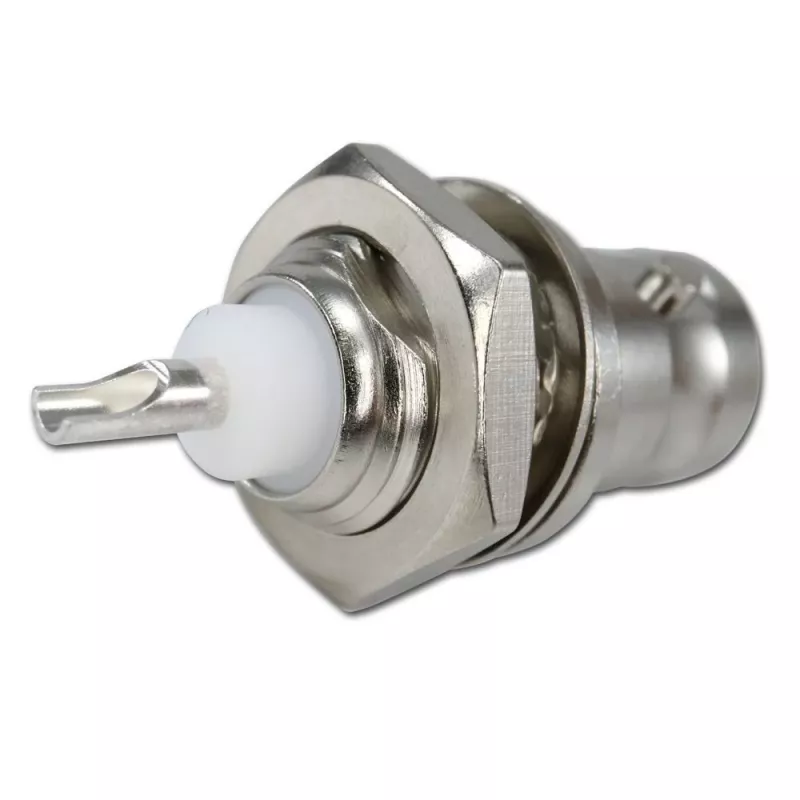

Telegärtner BNC skydinis lizdas 50 omų, sidabruotu vidiniu laidininku, UG-1094/U (J01001B0615Z)

Kai reikia stabilaus 50 omų RF ryšio per skydą, Telegärtner J01001B0615Z užtikrina patikimą signalo perdavimą nuo nuolatinės srovės iki 4 GHz. Sidabruotas vidinis laidininkas ir PTFE izoliatorius sumažina nuostolius iki minimumo, o bajonetinė BNC fiksacija leidžia greitai prijungti ir atjungti koaksialinius kabelius.

Kodėl verta rinktis

• Platus darbinės temperatūros diapazonas nuo -65 °C iki +165 °C – tinka tiek lauko, tiek pramoninėms sąlygoms.
• Didelė izoliacijos varža ≥ 5000 MΩ užtikrina mažus nuotėkio srovės nuostolius.
• Maža kontaktinė varža: vidinė ≤ 1,5 mΩ, išorinė ≤ 1,0 mΩ – patikimas signalo perdavimas.
• Atsparumas dielektrinei įtampai 1500 V RMS – saugus naudojimas aukštos įtampos aplinkoje.
• Atitinka RoHS reikalavimus – aplinkai draugiškas sprendimas.

Techniniai duomenys

• Jungčių serija: BNC
• Jungties tipas: lizdas (moteriškas)
• Montavimo tipas: skydinis / panelinis
• Impedansas: 50 omų
• Standartinis žymėjimas: UG-1094/U
• Vidinio laidininko medžiaga: žalvaris, sidabruotas
• Išorinio laidininko / korpuso medžiaga: žalvaris, nikeliuotas
• Izoliatoriaus medžiaga: PTFE
• Centrinio kontakto prijungimo būdas: litavimas
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• Įtampos vertė: 500 V RMS
• Pakuotės kiekis: 1 vnt.

Kam tinka

Šis skydinis BNC lizdas skirtas profesionaliems RF montuotojams, telekomunikacijų inžinieriams, laboratorijų technikams ir visiems, kurie vertina ilgaamžį ir stabilų ryšį. Jis puikiai tinka naudoti signalų perdavimo sistemose, matavimo įrangoje, antenų instaliacijose ir pramoninėse valdymo sistemose.

Kaip naudoti

Lizdas tvirtinamas prie skydo arba panelės per bajonetinį užraktą. Centrinis kontaktas lituojamas prie koaksialinio kabelio vidinio laidininko, o išorinis – prie ekrano. Dėl bajonetinio fiksavimo jungtis greitai sujungiama ir atjungiama, nereikia sukti kaip srieginės jungties.

Patarimas: prieš lituodami nuvalykite laidininkus ir naudokite kokybišką lydmetalį, kad kontaktinė varža išliktų maža. Montuodami skydinį lizdą, įsitikinkite, kad jis tvirtai pritvirtintas ir nesisuka – taip išvengsite signalo nutrūkimų. Periodiškai patikrinkite jungties švarumą, ypač lauko sąlygomis, nes oksidacija gali padidinti nuostolius.
