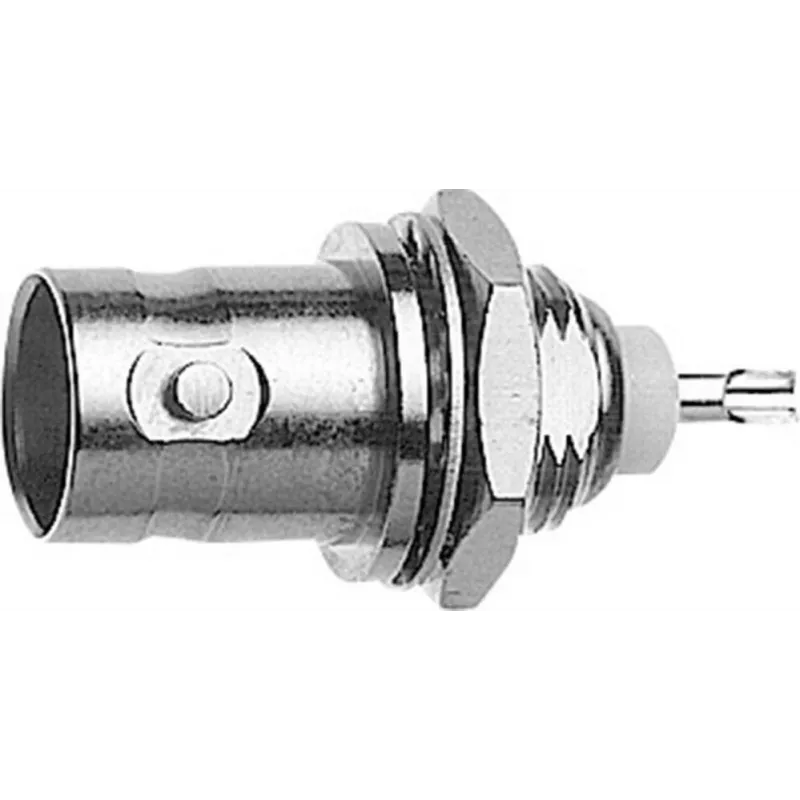

Telegärtner BNC skydelio montavimo lizdas 75 Ohm, Z01 (31x12,5mm), 5 vnt. paketas J01003A1218

Kai studijoje ar serverinėje reikia sumontuoti 75 omų koaksialinę liniją, jungties kokybė nulemia visą signalo kelią. Šis Telegärtner BNC lizdas su flanšu tvirtinamas tiesiai į skydelį ar įrenginio korpusą, todėl kabelis laikosi stabiliai net ten, kur vietos mažai, o jungčių tankis didelis.

Kodėl verta rinktis

BNC jungtis fiksuojama bajoneto užraktu – prijungimas greitas, o kontaktas išlieka patikimas po daugelio prijungimo ciklų. Tiksliai apdirbtas PTFE izoliatorius palaiko dažnius iki 1 GHz esant žemam VSWR, todėl vaizdo ir matavimo signalai perduodami be pastebimų iškraipymų. Auksu padengtas centrinis kontaktas ilgai išlaiko mažą perėjimo varžą, o nikeliuotas žalvarinis korpusas atsparus korozijai net intensyvaus naudojimo sąlygomis.

Techniniai duomenys

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 75 Ohm
• Montavimas: į skydelį, flanšas 31 x 12,5 mm
• Prijungimas: litavimas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto danga: auksas
• Izoliatorius: PTFE
• Dažnių diapazonas: nuo DC iki 1 GHz
• VSWR: < 1,2 esant 1 GHz
• Dielektrinė atsparumas įtampai: 1500 Vrms
• Izoliacijos varža: > 5 GΩ
• Darbinė temperatūra: nuo -40°C iki +85°C
• Paketo kiekis: 5 vnt.

Kam tinka

• Transliavimo ir vaizdo įrangos gamybai bei remontui
• Telekomunikacijų infrastruktūros spintoms ir paskirstymo mazgams
• Bandymų ir matavimo stendams, kur reikalingas pastovus 75 omų kelias

Kaip naudoti

Flanšas 31 x 12,5 mm įstatomas į standartinę 12,7 mm skydelio išpjovą; tinka skydeliams iki 4,5 mm storio. Centrinis laidas ir ekranas lituojami tiesiai prie jungties kontaktų – taip užtikrinamas patvarus ir elektriškai stabilus sujungimas. Prieš montuodami įsitikinkite, kad skydelio anga ir tvirtinimo varžtų žingsnis atitinka flanšo matmenis.

Patarimas: lituodami naudokite kuo trumpesnį kaitinimo laiką ir šilumos šalintuvą ant kabelio – taip apsaugosite PTFE izoliatorių ir išlaikysite 75 omų varžos stabilumą. Prieš užverždami bajoneto užraktą patikrinkite, ar centrinis kontaktas nepaslinkęs, o ekrano pynė nepalietė vidinio laido.
