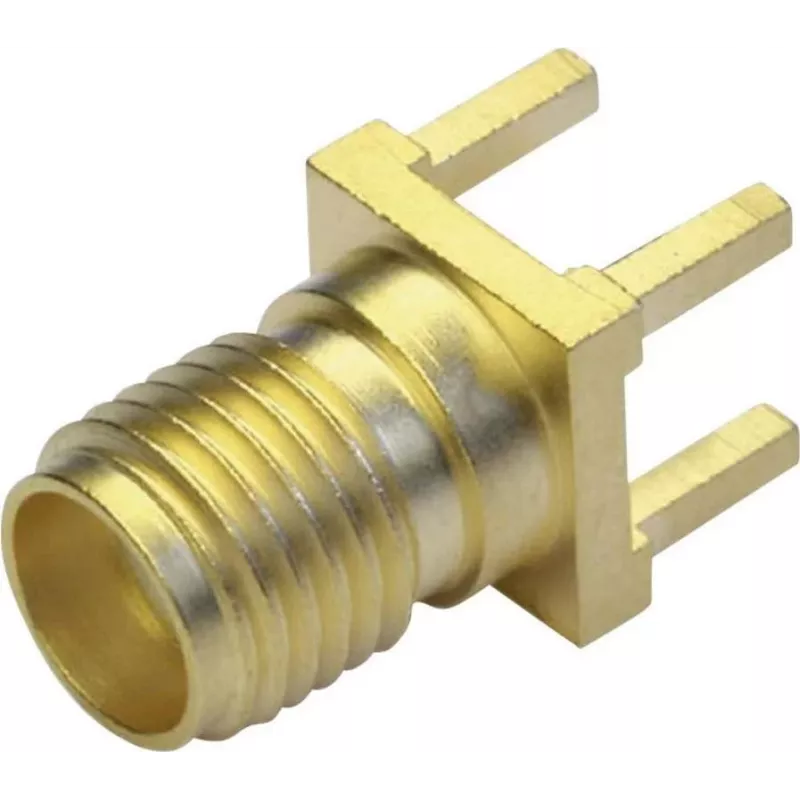

Telegärtner SMA lizdas PCB montavimui, 50 omų, auksuoti kontaktai, Z79 serija J01151A0931

Kai reikia stabilaus 50 omų sąsajos su aukšto dažnio plokšte, šis SMA lizdas užtikrina patikimą signalo vientisumą iki 18 GHz. Auksuoti kontaktai ir korpusas bei PTFE dielektrikas leidžia pasiekti mažus nuostolius ir ilgą tarnavimo laiką net reikliose RF grandinėse.

Kam skirta

RF inžinieriams ir technikams, projektuojantiems ir gaminantiems aukšto dažnio spausdintines plokštes, bandymų įrangą ar ryšio įrenginius, kur reikalinga patikima SMA jungtis su litavimo tvirtinimu.

Pagrindinės savybės

• SMA serijos lizdas (moteriškas) PCB montavimui
• 50 omų varža su PTFE dielektriku stabilumui užtikrinti
• Auksuotas korpusas ir kontaktas – atsparumas korozijai ir maži nuostoliai
• Tiesi orientacija, litavimo tvirtinimas
• Dažnių diapazonas nuo DC iki 18 GHz, VSWR maks. 1,2:1 esant 18 GHz
• Darbinė temperatūra nuo -65°C iki +165°C, 500 sujungimų ciklų ilgaamžiškumas

Specifikacijos

• Jungties serija: SMA
• Jungties tipas: lizdas (moteriškas)
• Montavimo tipas: PCB montavimas
• Varža: 50 omų
• Tvirtinimo būdas: litavimas
• Kontakto danga: auksas
• Korpuso danga: auksas
• Dielektriko medžiaga: PTFE
• Orientacija: tiesi
• Dažnių diapazonas: DC–18 GHz
• VSWR (maks.): 1,2:1 @ 18 GHz
• Izoliacijos varža: min. 5 GΩ
• Įtampos vertė: 335 Vrms
• Darbinė temperatūra: -65°C iki +165°C
• Ilgaamžiškumas: 500 sujungimų ciklų
• Gamintojo serija: Z79
• Prievadų skaičius: 1

Naudojimo patarimai

Prieš lituodami įsitikinkite, kad PCB kontaktų aikštelės atitinka jungties litavimo kojelių išdėstymą. Naudokite tinkamą litavimo temperatūrą, kad nepažeistumėte PTFE dielektriko. Rekomenduojama naudoti švarų, oksidų nepažeistą litavimo paviršių, kad būtų užtikintas patikimas kontaktas.

Patarimas: norint išlaikyti 50 omų varžą ir išvengti signalo atspindžių, svarbu, kad PCB takeliai iki jungties būtų kuo trumpesni ir suderinti. Periodiškai tikrinkite jungties tvirtumą ir švarumą – tai prailgins tarnavimo laiką.
