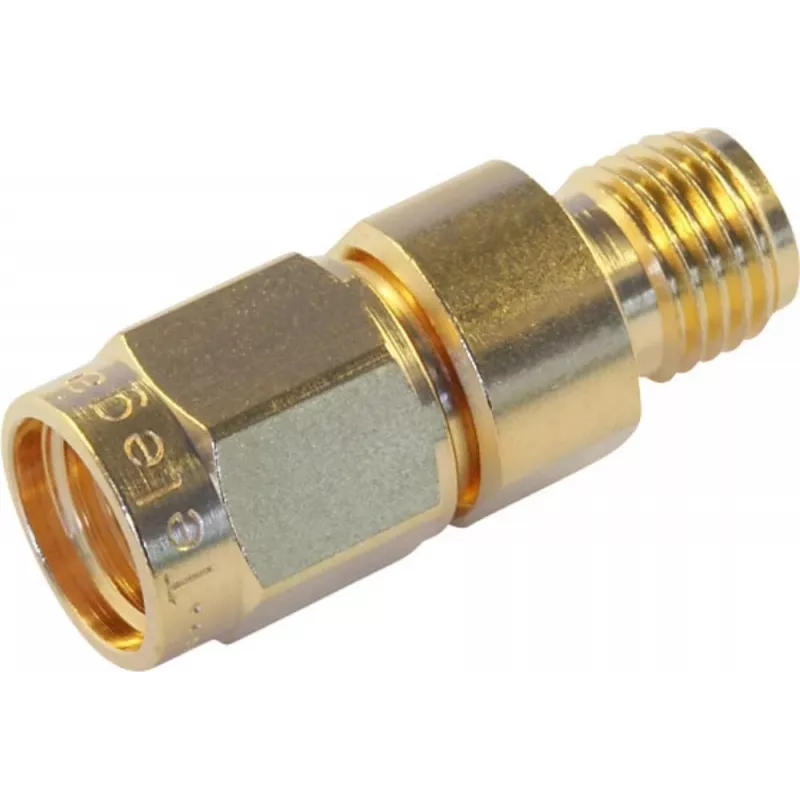

Telegärtner SMA lizdas į SMA reverse plug adapteris, 50 omų, DC-6 GHz, auksuotu žalvariu J01155R0095

Kai reikia sujungti standartinį SMA su RP-SMA įrenginiu, dažnai pritrūksta tinkamo adapterio. Telegärtner J01155R0095 išsprendžia šią problemą – tai tiksliai pagamintas koaksialinis adapteris, užtikrinantis patikimą signalo perdavimą nuo nuolatinės srovės iki 6 GHz.

Kodėl verta rinktis

• SMA lizdo ir SMA reverse plug sujungimas – suderina skirtingus standartus
• 50 omų varža ir DC–6 GHz dažnių diapazonas
• Auksuotas žalvaris ir berilio vario centrinis kontaktas – ilgaamžiškumas
• PTFE izoliatorius – stabilūs parametrai
• Žemas VSWR ≤1,25 visame diapazone

Kas naudos

Šis adapteris skirtas RF inžinieriams, antenų montuotojams ir laboratorijų specialistams, kurie turi suderinti skirtingų tipų SMA jungtis. Jis pravers tiek lauko antenų sistemose, tiek bandymų stenduose, kur svarbus signalo vientisumas ir mechaninis patikimumas.

Techninės specifikacijos

• 1 jungtis: SMA lizdas (moteriška)
• 2 jungtis: SMA reverse plug (vyriška)
• Varža: 50 Ω
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,25
• Dielektrinė atsparumo įtampa: 750 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 2,5 mΩ
• Išorinio kontakto varža: ≤ 2,5 mΩ
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinio kontakto medžiaga: žalvaris / berilio varis, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Jungimo mechanizmas: srieginis

Kaip naudoti

Adapteris turi srieginį sujungimą, kuris užtikrina tvirtą mechaninį kontaktą. Tiesiog prisukite jį prie SMA lizdo ir prijunkite RP-SMA įrenginį. Dėl atsparumo nepalankioms sąlygoms jis tinka naudoti tiek lauke, tiek laboratorijoje.

Pabaigai

Patvarus, tiksliai apdirbtas adapteris, leidžiantis RP-SMA įrenginius integruoti į standartines SMA sistemas.
