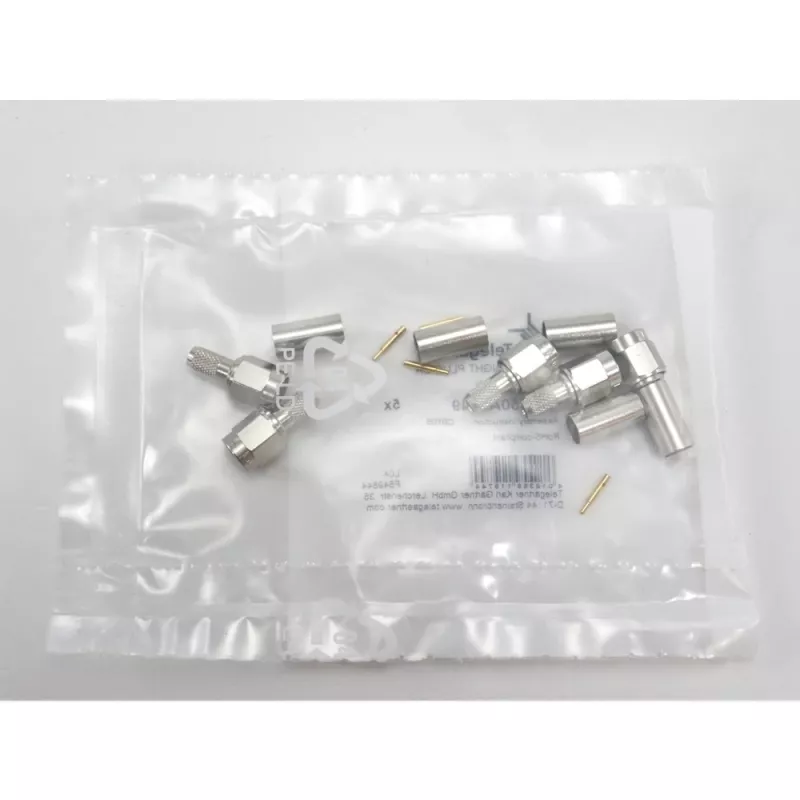

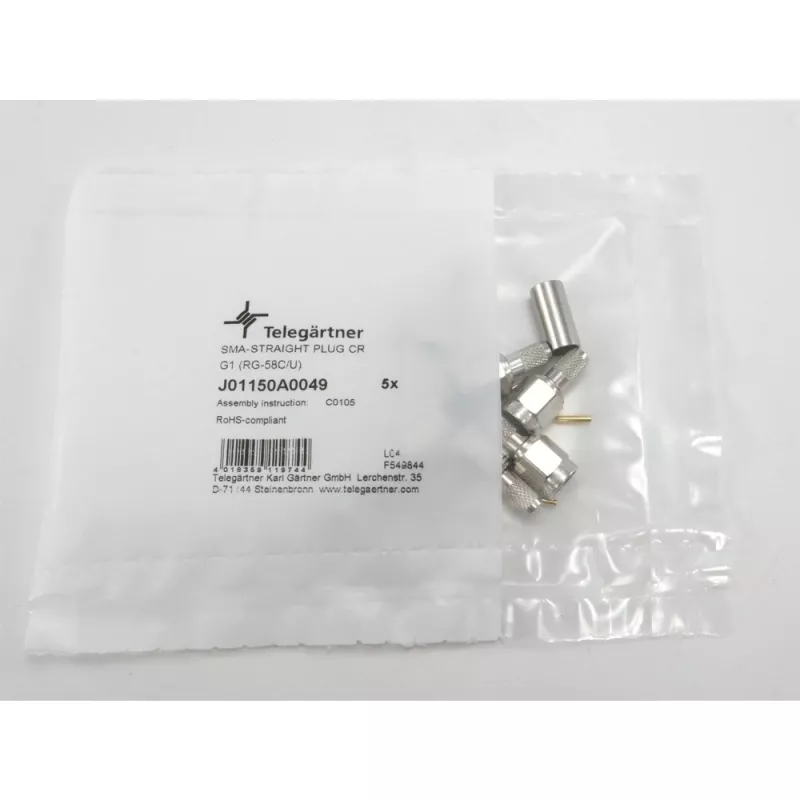

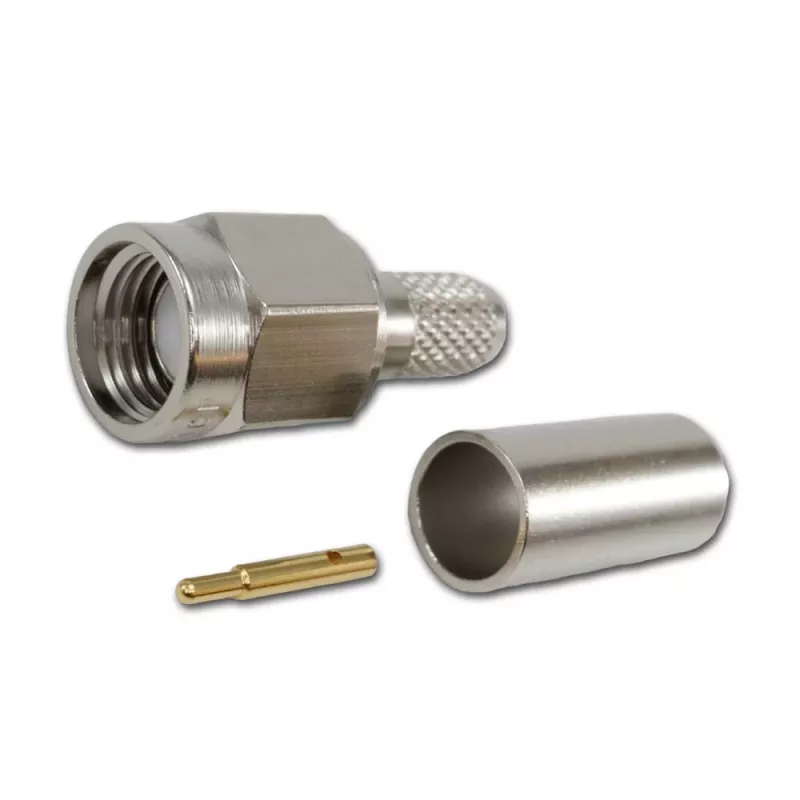

Telegärtner SMA jungtis, tiesus kištukas, 50 omų, crimp/lydymas, skirta RG-58, RG-142, RG-223, LMR-240, J01150A0049

Dažnių diapazonas iki 6 GHz ir VSWR ≤ 1,2 – tai išmatuojami parametrai, kuriais galima pasitikėti projektuojant aukšto dažnio grandines. Telegärtner SMA tiesus kištukas su 50 omų varža užtikrina stabilų signalo perdavimą net reikliausiuose RF testavimo ir belaidžio ryšio sprendimuose.

Privalumai profesionalams

• Auksu padengtas berilio vario centrinis kontaktas – mažesni nuostoliai ir ilgaamžiškumas.
• Nikeliuotas žalvarinis korpusas – atsparumas korozijai ir mechaniniam poveikiui.
• PTFE dielektrikas – puikios izoliacinės savybės ir terminis stabilumas.
• Crimp/lydymo prijungimas – patikima ir atspari vibracijai jungtis.
• Iki 500 sujungimų – tinka dažnai perjungiamoms sistemoms.

Kam skirta

RF testavimo ir matavimo stendams, belaidžio ryšio infrastruktūrai, antenų sistemoms, laboratorijų ir pramonės įrangai, kur reikalingi SMA sąsajos sprendimai. Tinka montuoti RG-58 C/U, RG-142 B/U, RG-223 /U ir LMR-240 kabelius.

Pagrindinės specifikacijos

• Jungties serija: SMA
• Jungties tipas: kištukas (plug)
• Korpuso forma: tiesus
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,2 esant 6 GHz
• Centrinio kontakto medžiaga: berilio varis, auksuotas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Dielektrikas: PTFE
• Darbinė temperatūra: -65 °C … +165 °C
• Sujungimų ciklai: ≥ 500
• Darbinė įtampa: 335 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kabelių suderinamumas: RG-58 C/U, RG-142 B/U, RG-223 /U, LMR-240

Naudojimo patarimai

Naudokite tinkamus crimp įrankius ir atitinkamus kabelius, kad užtikrintumėte patikimą ir pakartojamą sujungimą. Prieš lituodami nuvalykite laidininką ir nenaudokite per daug lydmetalio – tai padės išlaikyti 50 omų varžą ir išvengti signalo atspindžių.
