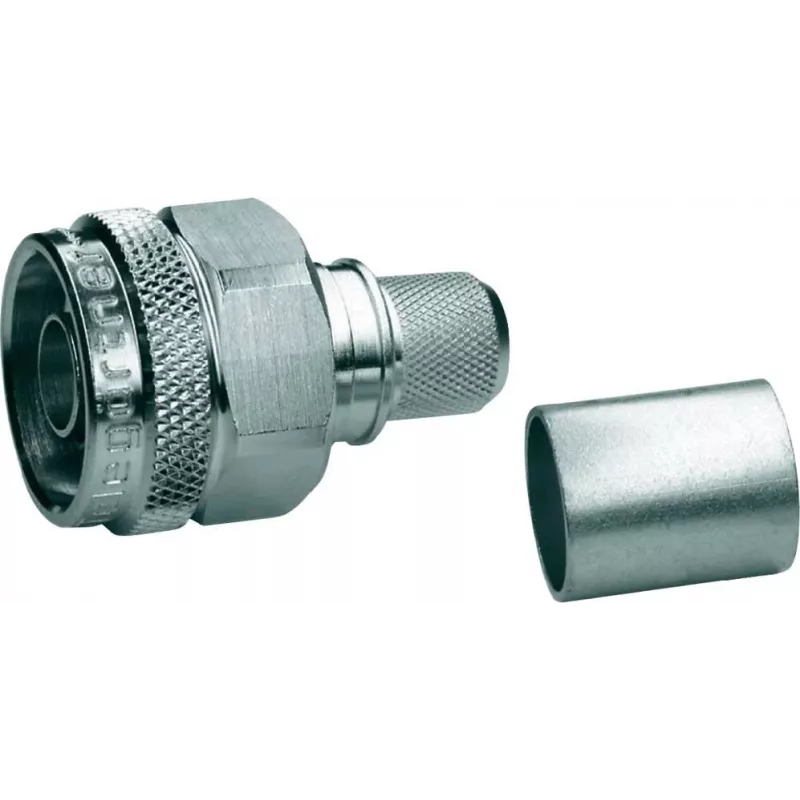

Telegärtner N tipo kištukinis crimp jungtis RG-214/U kabeliui, 50 omų, nikeliuotas žalvaris, 1 vnt. J01020A0110

Nikeliuoto žalvaržio korpusas su auksu padengtu centriniu kontaktu – ši Telegärtner N tipo kištukinė crimp jungtis skirta tiems, kuriems RG-214/U kabelio linijos turi veikti stabiliai ne vieną sezoną. Tiek antenų sistemose, tiek bazinių stočių įrangoje, tiek bandymų stenduose jungties mechaninis atsparumas ir elektros parametrų pastovumas yra svarbesni už kelis centus sutaupytos kainos.

Kodėl verta rinktis Telegärtner

Vokiška precizinė gamyba užtikrina pastovią 50 omų varžą ir mažą atspindžio koeficientą visame DC–11 GHz diapazone. Tiek vidinis, tiek išorinis laidininkas tvirtinami crimp būdu – tokia jungtis yra atspari vibracijai ir, tinkamai hermetizavus, tinka lauko sąlygoms.

Pagrindinės specifikacijos

• Jungties tipas: N tipo kištukas (male)
• Suderinamas kabelis: RG-214/U
• Varža: 50 omų
• Dažnių diapazonas: DC–11 GHz
• Tvirtinimas: crimp (vidinis ir išorinis laidininkas)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatorius: PTFE
• Atitiktis: IEC 61169-16
• Atitinka RoHS reikalavimus

Kam tinka

• RG-214/U kabelio galų apdirbimui antenų maitinimo linijose
• Individualių RF komutacinių kabelių gamybai matavimo įrangai
• Esamų instaliacijų jungčių keitimui ar remontui

Svarbu žinoti

Jungtis parduodama po vieną. Montavimui reikalingi crimp įrankiai ir RG-214/U kabeliui skirti presavimo antgaliai (die) – jie komplekte nepridedami.

Patarimas: prieš presuodami visada patikrinkite kabelio nuėmimo ilgį pagal konkretaus crimp įrankio specifikaciją – per ilgas centrinio laidininko nuėmimas gali sukelti trumpąjį jungimą, o per trumpas – prastą kontaktą. Lauko instaliacijose jungtį papildomai apsaugokite termiškai susitraukiančiu vamzdeliu arba sandarikliu, kad drėgmė nepatektų į kabelio pynę.
