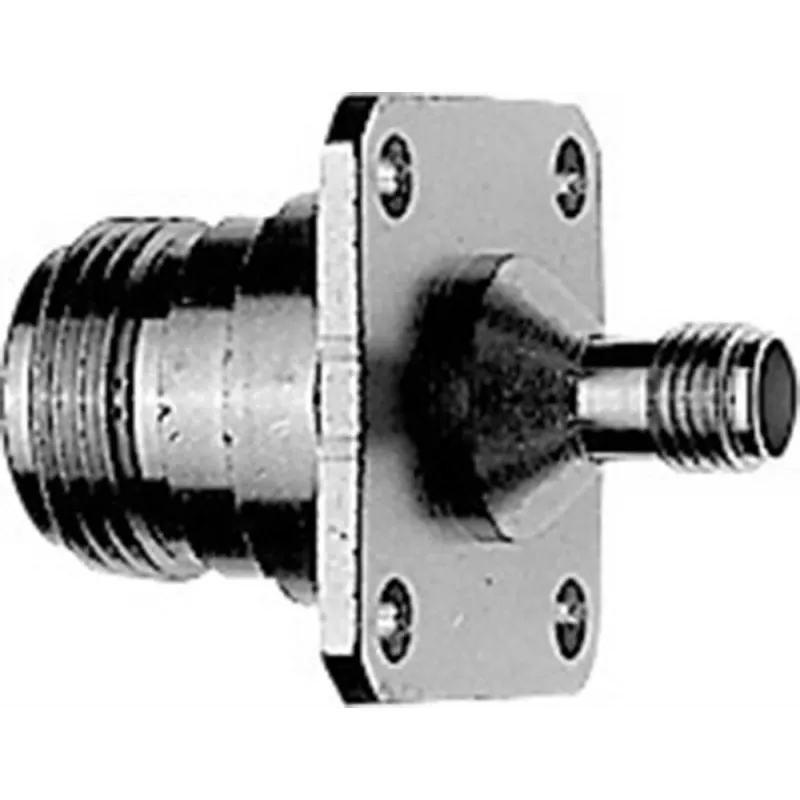

Telegärtner N female – SMA female koaksialinis adapteris J01027B0008

RF inžinieriams, telekomunikacijų technikams ir bandymų laboratorijų operatoriams, kurie kasdien jungia N ir SMA sąsajas, tenka rinktis: naudoti kelis adapterius arba užsakyti nestandartinius kabelius. Abu variantai didina signalo nuostolius ir kuria papildomus gedimų taškus. Telegärtner J01027B0008 pašalina šią problemą vienu tiksliai apdirbtu adapteriu, kuris tiesiogiai sujungia N female ir SMA female jungtis, išlaikydamas 50 Ω varžą visame DC–6 GHz diapazone.

Kam skirtas

Šis adapteris sukurtas tiems, kuriems reikia patikimo tarpstandartinio ryšio tarp N ir SMA sistemų: RF projektavimo inžinieriams, telekomunikacijų montuotojams, matavimo įrangos operatoriams. Jis tinka laboratoriniams stendams, antenų sistemoms ir instrumentams, kur maži įterpimo nuostoliai bei stabilus VSWR yra kritiniai.

Pagrindinės savybės

• N female (lizdas) – SMA female (lizdas) koaksialinis adapteris
• 50 Ω varža, dažnių diapazonas nuo DC iki 6 GHz
• VSWR ≤ 1,25 ir įterpimo nuostoliai ≤ 0,1 dB visame diapazone
• Nikeliuotas žalvarinis korpusas, auksuoti berilio vario centriniai kontaktai
• PTFE izoliatorius užtikrina pastovias dielektrines savybes
• Darbinė temperatūra nuo -40 °C iki +85 °C
• Atsparumas 500 sujungimo ciklų

Specifikacijos

• 1 jungtis: N-Type female
• 2 jungtis: SMA female
• Varža: 50 Ω
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,25
• Įterpimo nuostoliai: ≤ 0,1 dB
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: berilio varis, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Dielektrinė atsparumas įtampai: 1000 Veff
• Sujungimo ciklai: 500

Kaip naudoti

Prieš sujungdami įsitikinkite, kad abi jungtys yra švarios ir tinkamai sulygiuotos. Adapteris tinka laboratoriniam naudojimui ir lauko sąlygoms nurodytame temperatūrų diapazone. Dėl kompaktiškos konstrukcijos jis lengvai telpa į matavimo prietaisų ir antenų sistemų jungčių zoną.

Patarimas: prieš kiekvieną sujungimą nuvalykite kontaktus izopropilo alkoholiu ir patikrinkite, ar centrinis kontaktas nepažeistas. Tai prailgins adapterio tarnavimo laiką ir išlaikys stabilius RF parametrus.
