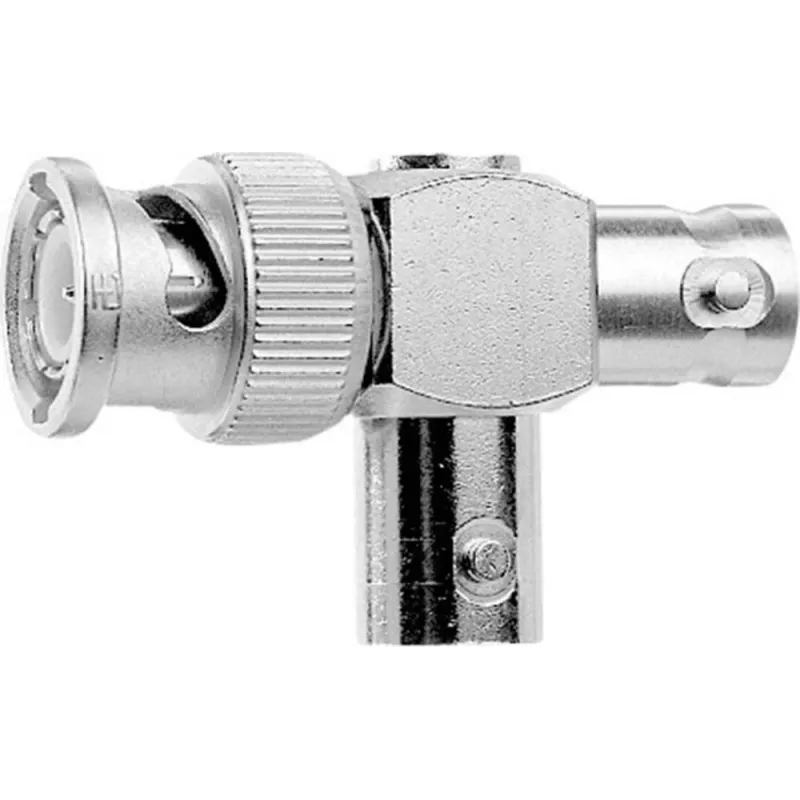

Telegärtner BNC T-adapteris, BNC kištukas į 2x BNC lizdą, 50 Ohm, nikeliuotas žalvaris, auksuoti kontaktai J01005A0004

Transliacijų, vaizdo stebėjimo ir RF testavimo sistemų inžinieriams tenka spręsti vieną pasikartojančią problemą: vieną BNC signalą reikia padalyti dviem įrenginiams arba sujungti du šaltinius į vieną įvestį. Telegärtner BNC T-adapteris J01005A0004 tai atlieka išlaikydamas pastovią 50 Ohm varžą, todėl signalas išlieka švarus be atspindžių ir nuostolių.

Kodėl verta rinktis šį adapterį

• Vienas BNC kištukas ir du BNC lizdai leidžia greitai išsišakoti arba sujungti linijas
• 50 Ohm varža užtikrina signalo vientisumą vaizdo, RF ir matavimo grandinėse
• Nikeliuotas žalvarinis korpusas atsparus korozijai ir mechaniniam poveikiui
• Auksuoti centriniai kontaktai mažina kontaktinę varžą ir stabilizuoja perdavimą
• PTFE izoliatorius išlaiko parametrus aukštuose dažniuose
• Dažnių diapazonas nuo DC iki 4 GHz
• Darbinė temperatūra nuo -40 °C iki +85 °C

Techniniai duomenys

• Jungtis 1: BNC kištukas (male)
• Jungtis 2: BNC lizdas (female) x2
• Varža: 50 Ω
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC iki 4 GHz
• Įtampa: 500 V RMS
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• VSWR (DC iki 2 GHz): ≤ 1,25
• VSWR (2 iki 4 GHz): ≤ 1,35
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų

Kam tinka

Sistemų integratoriams, transliacijų technikams ir RF inžinieriams, kuriems reikia padalyti BNC signalą neprarandant kokybės. Tinka vaizdo stebėjimo, instrumentų ir telekomunikacijų sprendimuose, kur vietos nedaug, o patikimumas yra prioritetas.

Naudojimas

Adapteris jungiamas tiesiai prie BNC lizdo arba kištuko – fiksavimas vyksta sukant bajonetinį užraktą, o ne sriegiant. Prieš montuodami įsitikinkite, kad visos jungtys yra 50 Ohm BNC tipo. Užveržkite fiksavimo veržles, kad išvengtumėte signalo nutekėjimo.

Patarimai: nenaudokite 75 Ohm BNC jungčių kartu su šiuo adapteriu – tai sukels atspindžius ir VSWR padidėjimą. Venkite stipraus lenkimo ar tempimo, kad prailgintumėte jungties tarnavimo laiką. Periodiškai patikrinkite kontaktų švarumą – net nedidelis užterštumas gali pabloginti aukštų dažnių perdavimą.
