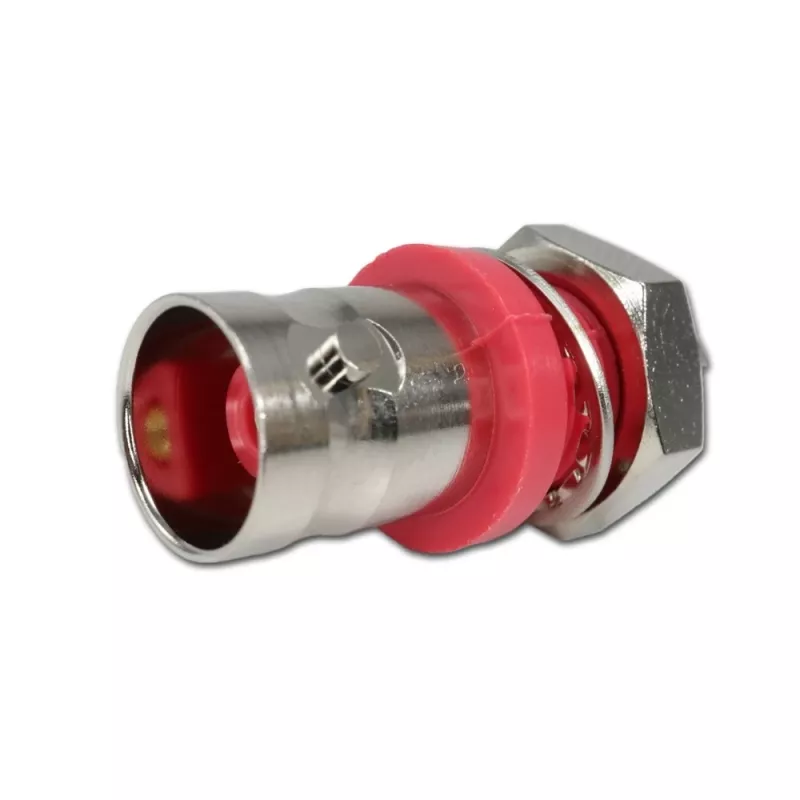

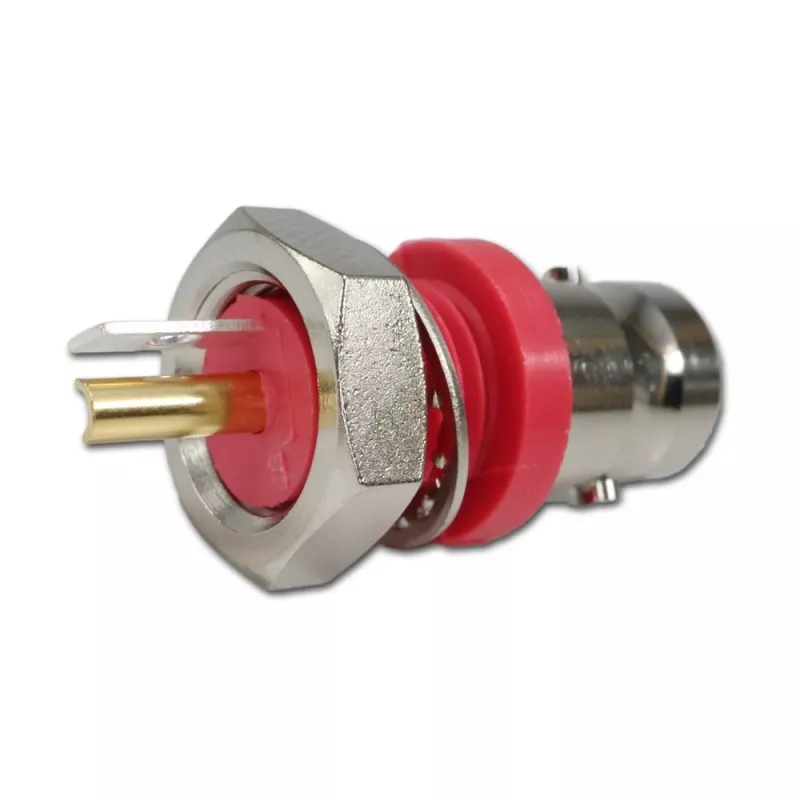

Telegärtner BNC skydinė lizdinė jungtis, izoliuota 50 omų, raudonu izoliaciniu flanšu, Z01 - 1 vnt. (J01001C0043)

Kai reikia patikimo 50 omų RF ryšio per skydą ir galvaninės izoliacijos nuo korpuso, Telegärtner BNC skydinė lizdinė jungtis su raudonu izoliaciniu flanšu išsprendžia abu uždavinius vienu metu. Auksu padengtas centrinis kontaktas ir PTFE dielektrikas užtikrina stabilią signalo kokybę iki 4 GHz, o izoliuota konstrukcija pašalina nepageidaujamas įžeminimo kilpas, kurios dažnai gadina matavimų rezultatus.

Kodėl verta rinktis šią jungtį

• BNC lizdinė (female) jungtis su 50 omų varža – standartinis sprendimas profesionaliems RF įrenginiams
• Izoliuotas skydinis montavimas su raudonu izoliaciniu flanšu – aiškus vizualinis žymėjimas ir elektinė izoliacija nuo skydo
• Auksu dengtas centrinis kontaktas (0,5 µm Au ant Ni) ir nikeliuotas korpusas – ilgaamžiškumas ir maži perėjimo nuostoliai
• PTFE dielektrikas – stabili charakteristika iki 4 GHz
• Platus darbinės temperatūros diapazonas nuo -55 °C iki +155 °C
• Atsparumas bent 500 sujungimo ciklų – tinka dažnai perjungiamiems matavimo ir transliacijos įrenginiams

Kam ši jungtis skirta

Ši jungtis skirta inžinieriams ir technikams, kurie projektuojа, montuoja ar prižiūri profesionalias RF sistemas: matavimo laboratorijų stendus, transliacijos įrangą, pramoninius ryšio modulius. Ji ypač naudinga ten, kur reikalinga skydinė BNC jungtis su izoliacija nuo šasijos – pavyzdžiui, matavimo prietaisų priekiniuose skydeliuose ar įrangos spintose, kur įžeminimo kilpos gali sukelti trikdžius.

Techniniai duomenys

• Jungties tipas: BNC lizdinė (female)
• Varža: 50 omų
• Montavimo tipas: skydinis / panelinis, izoliuotas
• Flanšo spalva: raudona
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,2 esant 1 GHz
• Kontakto danga: auksas (0,5 µm Au ant Ni)
• Korpuso danga: nikelis
• Dielektrikas: PTFE
• Izoliatoriaus medžiaga (flanšas): PA (poliamidas)
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500
• Dielektrinė atsparumas įtampai: 1,5 kVeff (50 Hz)
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Montavimo angos skersmuo: 12,7 mm (su plokščia briauna nuo pasisukimo)
• Flanšo matmenys: 17,5 x 17,5 mm

Kaip naudoti

Jungtis montuojama į 12,7 mm skersmens angą skydelyje; plokščia angos briauna neleidžia jungčiai pasisukti veržiant. Raudonas izoliacinis flanšas atskiria jungties korpusą nuo metalinio skydo, todėl nereikia papildomų izoliacinių tarpinių. Sujungimas su BNC kištuku atliekamas pasukant užraktą – tai ne srieginė, o bajonetinio fiksavimo jungtis, užtikrinanti greitą ir patikimą sujungimą.

Pakuotė

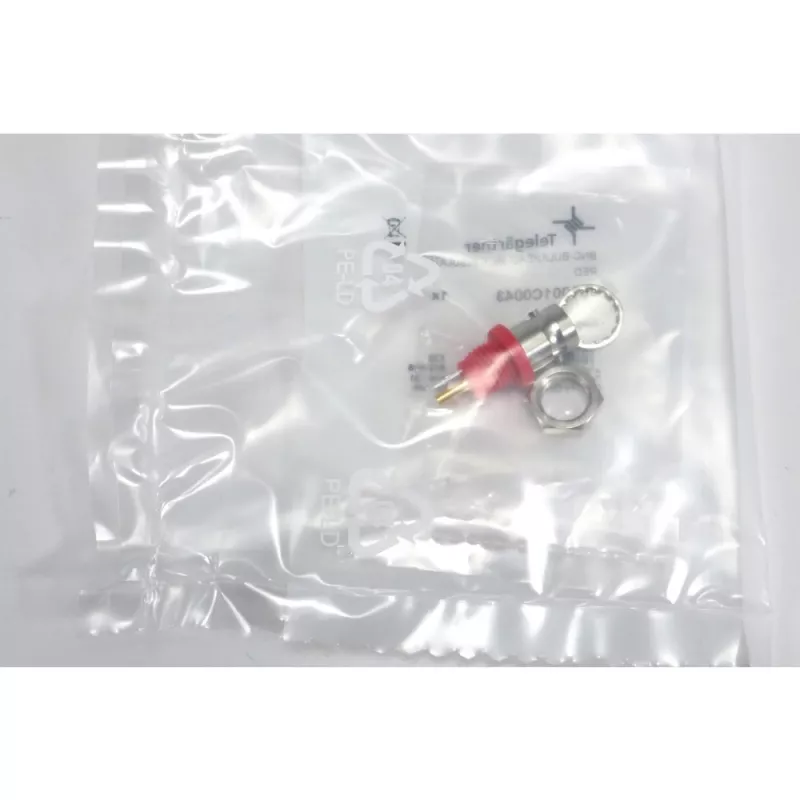

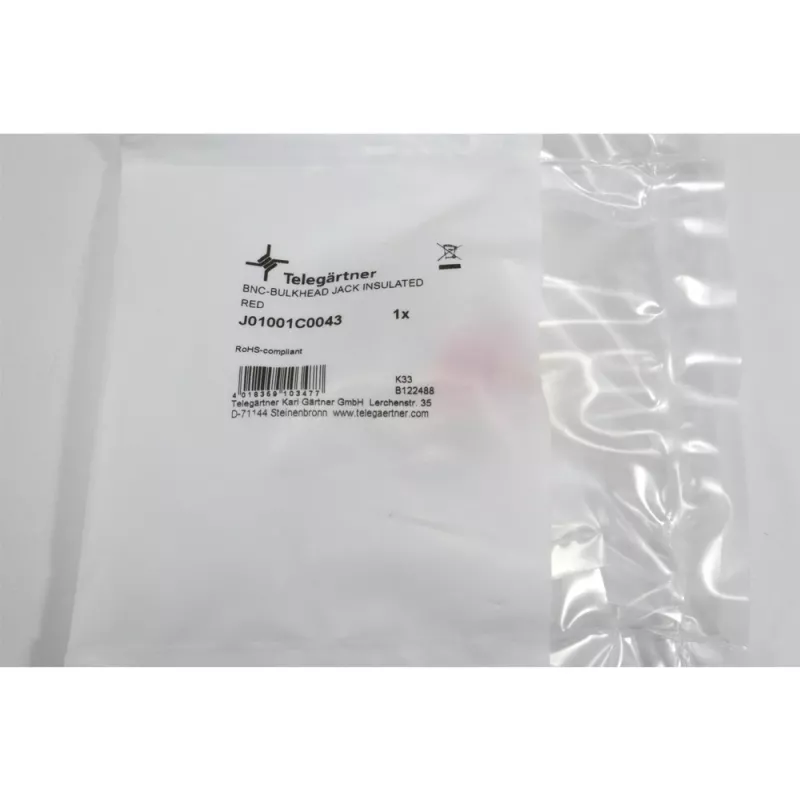

Parduodama po 1 vienetą. Originalus Telegärtner modelio kodas: J01001C0043 (Z01).

Patarimas: jei įrenginyje naudojate kelias BNC jungtis, raudoną flanšą patogu naudoti kaip žymėjimą – pavyzdžiui, atskirti izoliuotą kanalą nuo įžeminto. Montuodami visada patikrinkite, ar flanšas tvirtai priglunda prie skydo, ir nepamirškite, kad BNC jungtis fiksuojama pasukant, o ne veržiant – taip išvengsite kontakto pažeidimų.
