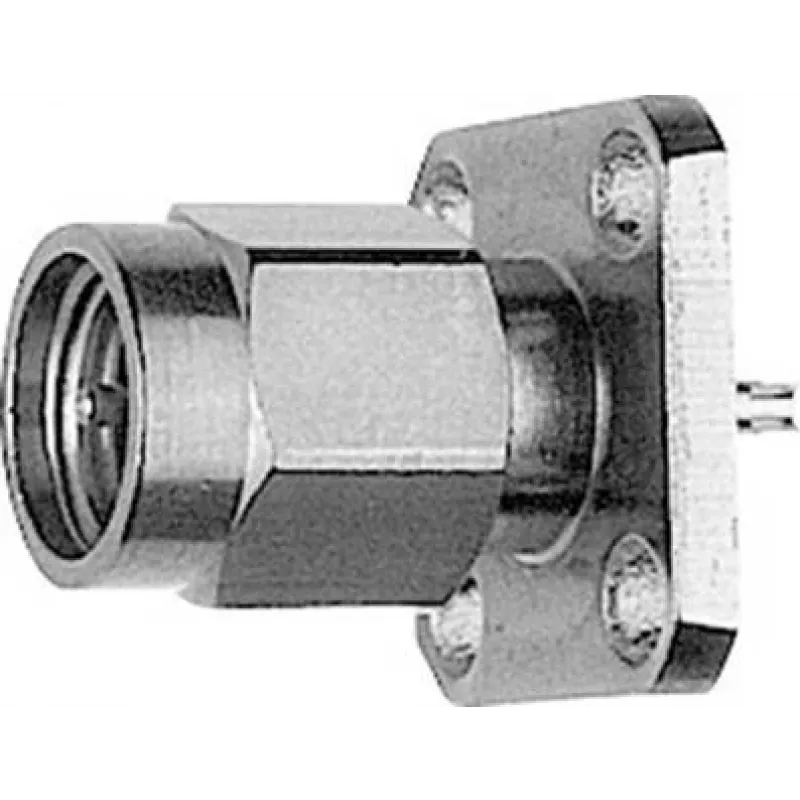

Telegärtner SMA hermetinė jungtis su flanšu Z29, auksuota (standartinė) – 5 vienetai (J01150A0191)

18 GHz dažnių diapazonas ir auksuotas korpusas bei centrinis kontaktas – tai Telegärtner SMA hermetinė jungtis su flanšu Z29, skirta patikimiems aukšto dažnio montavimams skydelyje. Pakuotėje – 5 vienetai, užtikrinantys pastovią 50 omų varžą ir ilgaamžiškumą net reikliausiose sistemose.

Privalumai profesionalams

• 50 omų varža – suderinamumas su RF ir mikrobangų įranga
• Auksuotas žalvarinis korpusas ir berilio vario centrinis kontaktas – atsparumas korozijai ir stabilūs signalo parametrai
• PTFE izoliatorius – pastovios dielektrinės savybės visame dažnių diapazone
• Flanšinis tvirtinimas: 12,7 x 12,7 mm matmenys, 9,52 mm atstumas tarp tvirtinimo angų
• Litavimo kontaktas – patikimas ir ilgaamžis sujungimas

Kam skirta

Ši jungtis skirta inžinieriams, technikams ir įmonėms, kuriančioms ar prižiūrinčioms RF sistemas, testavimo įrangą, antenų tinklus ar telekomunikacijų įrenginius. Dėl hermetinio flanšinio tvirtinimo ji idealiai tinka skydelio montavimui, kur reikalingas stabilus ir patvarus aukšto dažnio ryšys. Darbinė temperatūra nuo -65 °C iki +165 °C ir ≥ 500 sujungimo ciklų užtikrina ilgalaikį veikimą net ekstremaliomis sąlygomis.

Techninės specifikacijos

• Jungčių serija: SMA
• Jungties tipas: lizdas (moteriškas)
• Montavimo tipas: hermetinis, 4 angų flanšas
• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 18 GHz
• VSWR (maks.): 1,35 @ 18 GHz
• Centrinio kontakto prijungimas: litavimas
• Kontakto danga: auksas
• Korpuso danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Korpuso medžiaga: žalvaris
• Kontakto medžiaga: berilio varis (CuBe2)
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimo ciklai: ≥ 500
• Flanšo matmenys: 12,7 x 12,7 mm
• Montavimo angų atstumas: 9,52 mm
• RoHS atitiktis: taip
• Pakuotės kiekis: 5 vienetai

Naudojimo patarimai

Litavimo kontaktui rekomenduojama naudoti švarų, oksidų nepažeistą laidininką ir tinkamą lydmetalį. Montuodami flanšą skydelyje, užtikrinkite, kad tvirtinimo angų atstumas atitiktų 9,52 mm – taip išvengsite mechaninio įtempimo. Periodiškai tikrinkite jungties užveržimą, ypač vibracijos sąlygomis, kad išlaikytumėte 50 omų varžą ir 18 GHz dažnių diapazono stabilumą.
