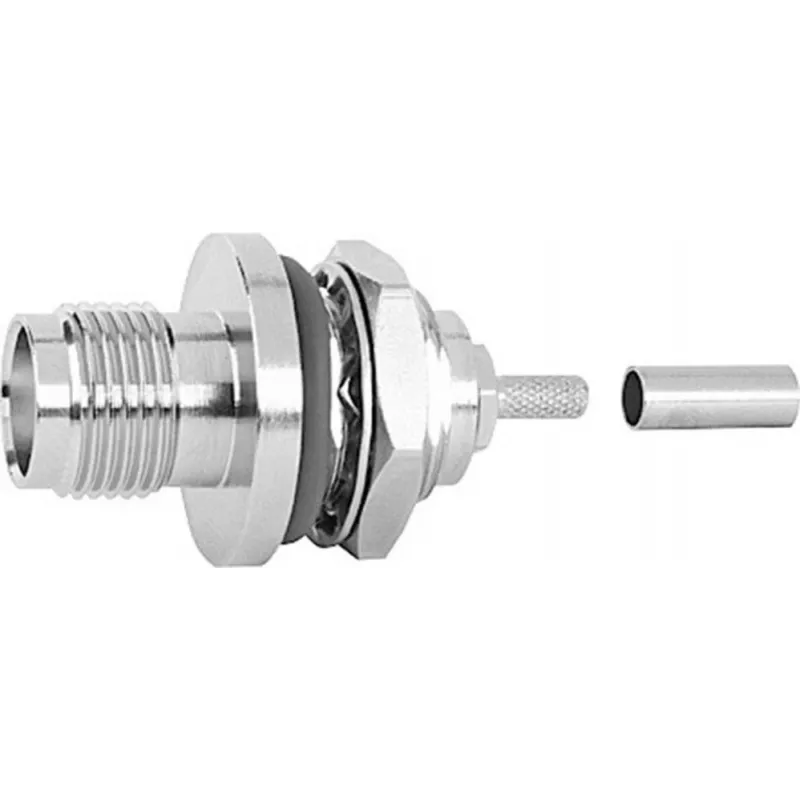

Telegärtner TNC kabelio lizdas, crimp G07, 50 omų, lituoti/crimpuoti, A4016, Z04, G07 (RG-316/U) - 1 vnt. (J01011A0058)

Telegärtner J01011A0058 – tai 50 omų TNC lizdas, skirtas aukšto dažnio signalams iki 11 GHz. Jo konstrukcija užtikrina patikimą ryšį net ir reikliose RF aplinkose.

Privalumai profesionalams

• Platus dažnių diapazonas: nuo DC iki 11 GHz
• Mažas VSWR: 1,3:1 esant 6 GHz
• Atsparumas aukštai temperatūrai: nuo -65°C iki +165°C
• Auksu padengtas centrinis kontaktas užtikrina puikų laidumą
• Suderinamas su RG-316/U kabeliu (G07 grupė)

Techninė specifikacija

• Jungties serija: TNC
• Lytis: lizdas (moteriškas)
• Varža: 50 omų
• Montavimo tipas: skydinis
• Kabelio tvirtinimas: crimp
• Kontakto tvirtinimas: lituoti / crimpuoti
• Suderinamas kabelis: RG-316/U (G07 grupė)
• Korpuso danga: nikelis
• Kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC - 11 GHz
• Įtampa: 500 V RMS
• VSWR (maks.): 1,3:1 @ 6 GHz
• Darbinė temperatūra: -65°C iki +165°C
• Ilgaamžiškumas: 500 sujungimo ciklų
• Gamintojo serijos kodas: A4016, Z04

Kam skirta

Šis TNC lizdas skirtas inžinieriams ir technikams, dirbantiems su aukšto dažnio įranga, telekomunikacijų sistemomis, matavimo prietaisais ar karinės paskirties įrenginiais. Dėl skydinio montavimo ir crimp tvirtinimo jis idealiai tinka tiems, kuriems reikia patikimo ir ilgaamžio sprendimo.

Kaip naudoti

Sumontuokite lizdą skydelyje, tada prijunkite RG-316/U kabelį crimp įrankiu. Centrinį kontaktą galima lituoti arba crimpuoti. Užtikrinkite, kad kabelio ekranas tvirtai susijungtų su korpusu.

Patarimas: prieš montuodami patikrinkite, ar kabelio grupė atitinka G07, ir naudokite tinkamo dydžio crimp įrankį, kad būtų išvengta signalo nuostolių.
