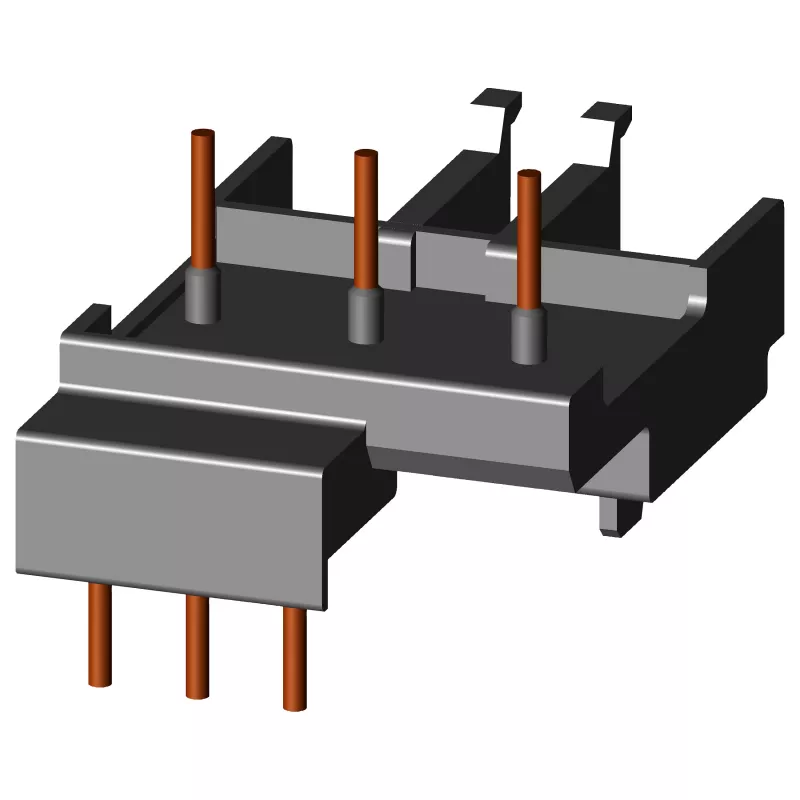

Siemens SIRIUS Connection Module 3RA1921-1, skirtas 3RV1.2 ir 3RT101

Norintys sumažinti valdymo spintų montavimo laiką ir užtikrinti patikimą variklio paleidiklio grandinės vientisumą, verta atkreipti dėmesį į šį mechaninį ir elektrinį Siemens SIRIUS 3RA1921-1 sujungimo modulį. Jis skirtas tiesiogiai sujungti SIRIUS 3RV1.2 variklio apsaugos jungiklį su SIRIUS 3RT101 kontaktoriu, leidžiant sukurti kompaktišką variklio paleidiklį be papildomų laidų.

Privalumai

Šis kištukinis modulis panaikina atskirų laidų poreikį tarp apsaugos jungiklio ir kontaktoriaus – sumažėja montavimo klaidų tikimybė ir sutrumpėja spintos surinkimo laikas. Kompaktiška konstrukcija taupo vietą skirstomajame skydelyje, o standartizuota SIRIUS sistema užtikrina ilgalaikį patikimumą pramoninėje aplinkoje.

Kam tinka

• Pramoninės automatikos ir valdymo spintų gamintojams
• Inžinieriams, montuojantiems tiesioginius variklio paleidiklius su SIRIUS komponentais
• Sistemoms, kuriose naudojami 3RV1.2 ir 3RT101 įrenginiai

Pagrindinės specifikacijos

• Gamintojas: Siemens
• Serija: SIRIUS
• Modelis: 3RA1921-1 (MPN: 3RA19211DA00)
• Suderinamumas: SIRIUS 3RV1.2 variklio apsaugos jungiklis / automatinis jungiklis ir SIRIUS 3RT101 kontaktoriai
• Polių skaičius: 3
• Vardinė izoliacinė įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Laikymo temperatūra: -40 iki +80 °C
• Standartai: IEC 60947, UL, CSA

Kaip naudoti

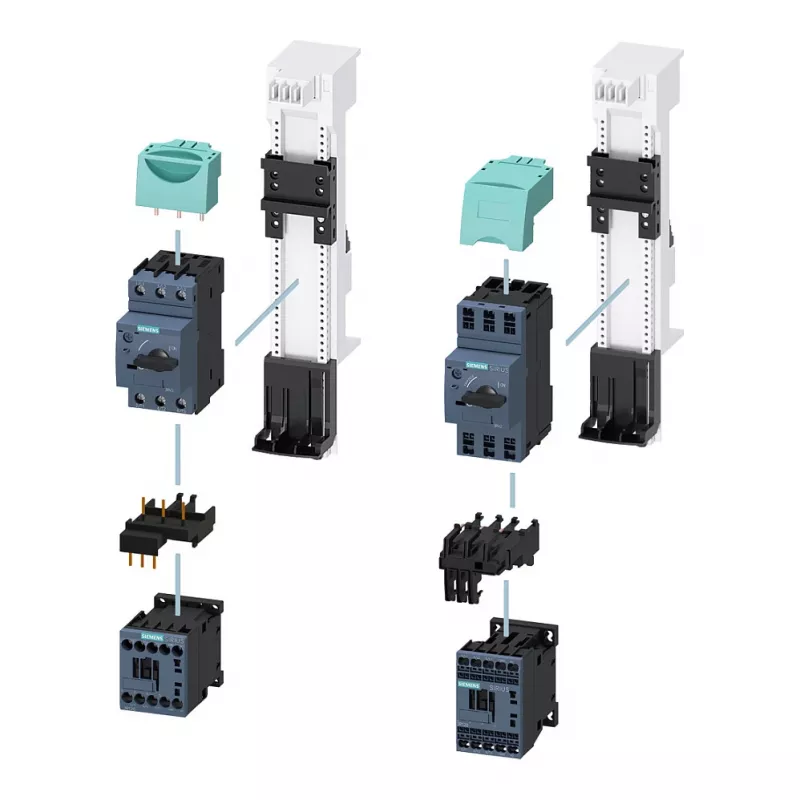

Modulis įstatomas tarp 3RV1.2 ir 3RT101, užtikrinant mechaninį ir elektrinį sujungimą. Nereikia papildomų laidų – tiesiog užfiksuokite modulį ant DIN bėgelio ir prijunkite maitinimo bei valdymo grandines pagal Siemens SIRIUS sistemos vadovą.

Rekomendacijos

Prieš montuodami įsitikinkite, kad apsaugos jungiklis ir kontaktorius yra suderinami – šis modulis skirtas tik 3RV1.2 ir 3RT101 serijoms. Naudokite kartu su atitinkamais SIRIUS priedais, kad išlaikytumėte IP20 apsaugą ir atitiktumėte standartus.
