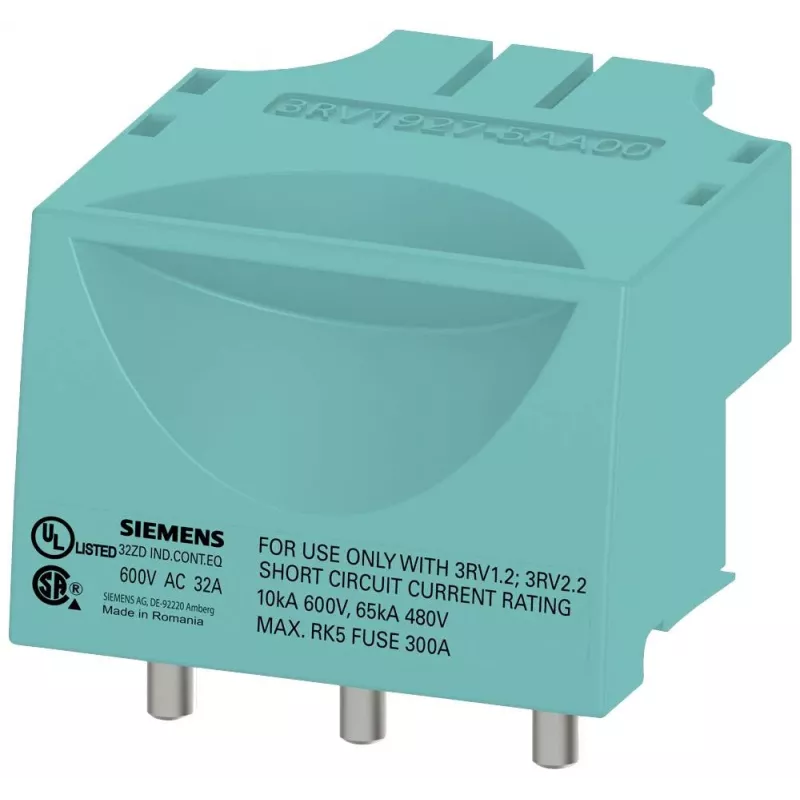

Siemens SIRIUS 3RV19275AA00 jungties modulis 3RV2 variklio starterio apsauginiams jungikliams ir 3RT2 kontaktoriams, S0 dydis, 3 polių

690 V – tai izoliacijos įtampa, kurią atlaiko Siemens 3RV19275AA00 jungties modulis, sujungdamas SIRIUS 3RV2 variklio starterio apsauginį jungiklį ir 3RT2 kontaktorių į vientisą 3 polių starterio komplektą be papildomų laidų.

Privalumai profesionalams

• Pašalina tarpinius laidus tarp apsauginio jungiklio ir kontaktorius – mažiau klaidų ir trumpesnis surinkimo laikas.
• Užtikrina patikimą elektrinį ir mechaninį sujungimą, atsparų vibracijai ir ilgalaikiam darbui.
• Kompresuoja starterio komplektą, taupydamas vietą skydelyje.
• Atitinka SIRIUS serijos standartus, palengvindamas atsarginių dalių valdymą.

Kam skirta

Šis modulis skirtas elektrikams ir automatizavimo inžinieriams, projektuojantiems ir surenkantiems variklių valdymo skydus, kuriuose naudojami SIRIUS 3RV2 ir 3RT2 prietaisai. Jis idealiai tinka, kai reikia kompaktiško, tiesioginio prijungimo sprendimo pramonės įrenginiuose.

Pagrindinės specifikacijos

• Priedo tipas: jungties modulis
• Suderinami prietaisai: SIRIUS 3RV2 variklio starterio apsauginiai jungikliai, S0 dydis; SIRIUS 3RT2 kontaktorai, S0 dydis
• Funkcija: elektrinis ir mechaninis sujungimas
• Polių skaičius: 3
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: nuo -25 iki +60 °C
• Sandėliavimo temperatūra: nuo -50 iki +80 °C
• Apsaugos laipsnis: IP20, kai sumontuota
• Montavimas: tiesioginis montavimas tarp prietaisų
• Prijungimo būdas: varžtinis
• Medžiaga: izoliacinė medžiaga ir laidūs elementai
• Spalva: pilka/juoda
• Produktų serija: SIRIUS

Naudojimas

Modulis montuojamas tiesiogiai tarp 3RV2 apsauginio jungiklio ir 3RT2 kontaktorius, sujungiant atitinkamus gnybtus. Varžtinis prijungimas užtikrina patikimą kontaktą. Prieš montavimą įsitikinkite, kad abu prietaisai yra S0 dydžio ir atitinka SIRIUS seriją.

Patarimas: montuodami visada laikykitės gamintojo nurodytų sukimo momentų ir patikrinkite, ar modulis tvirtai laikosi – tai prailgins įrangos tarnavimo laiką ir išvengsite perkaitimo.
